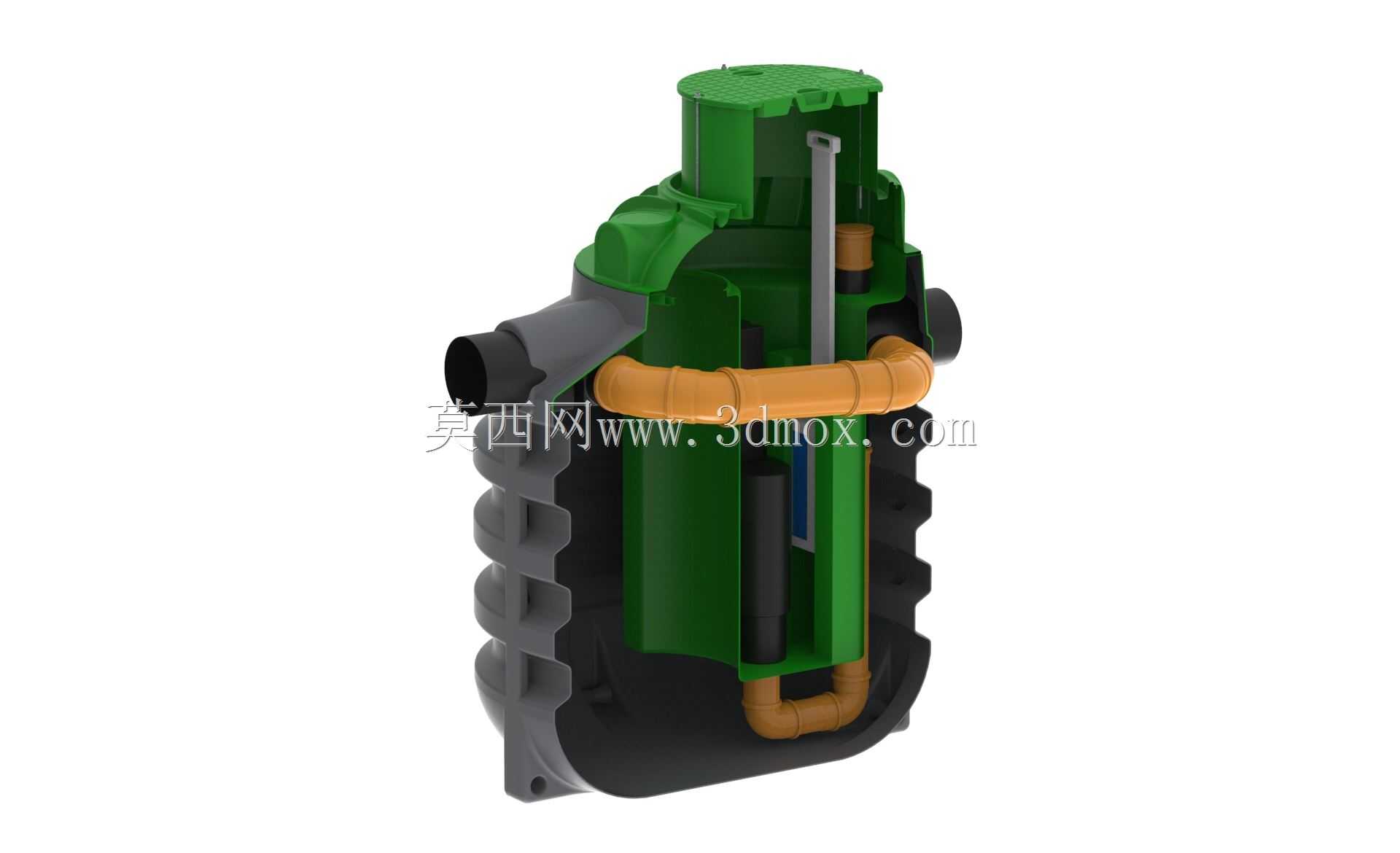

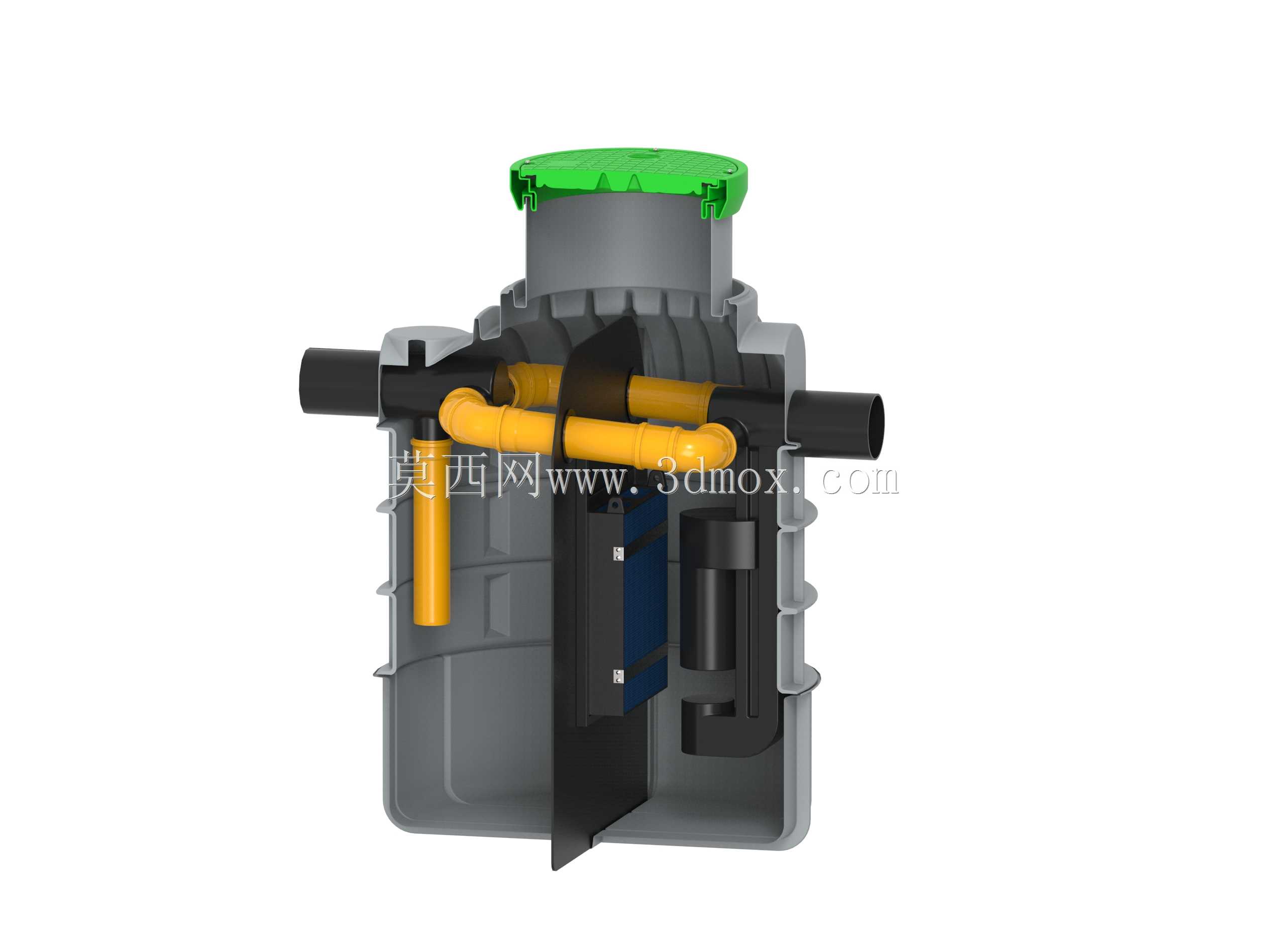

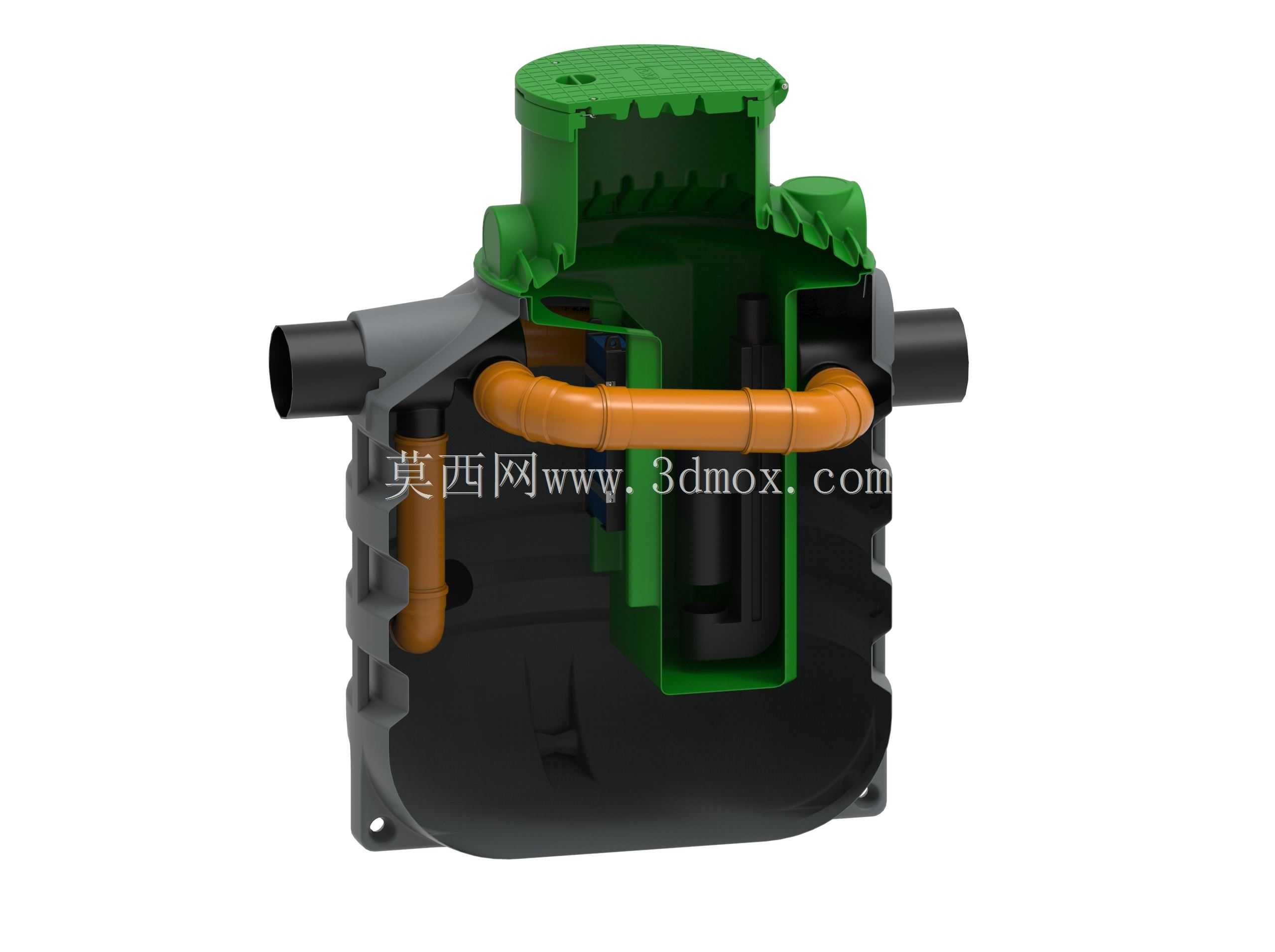

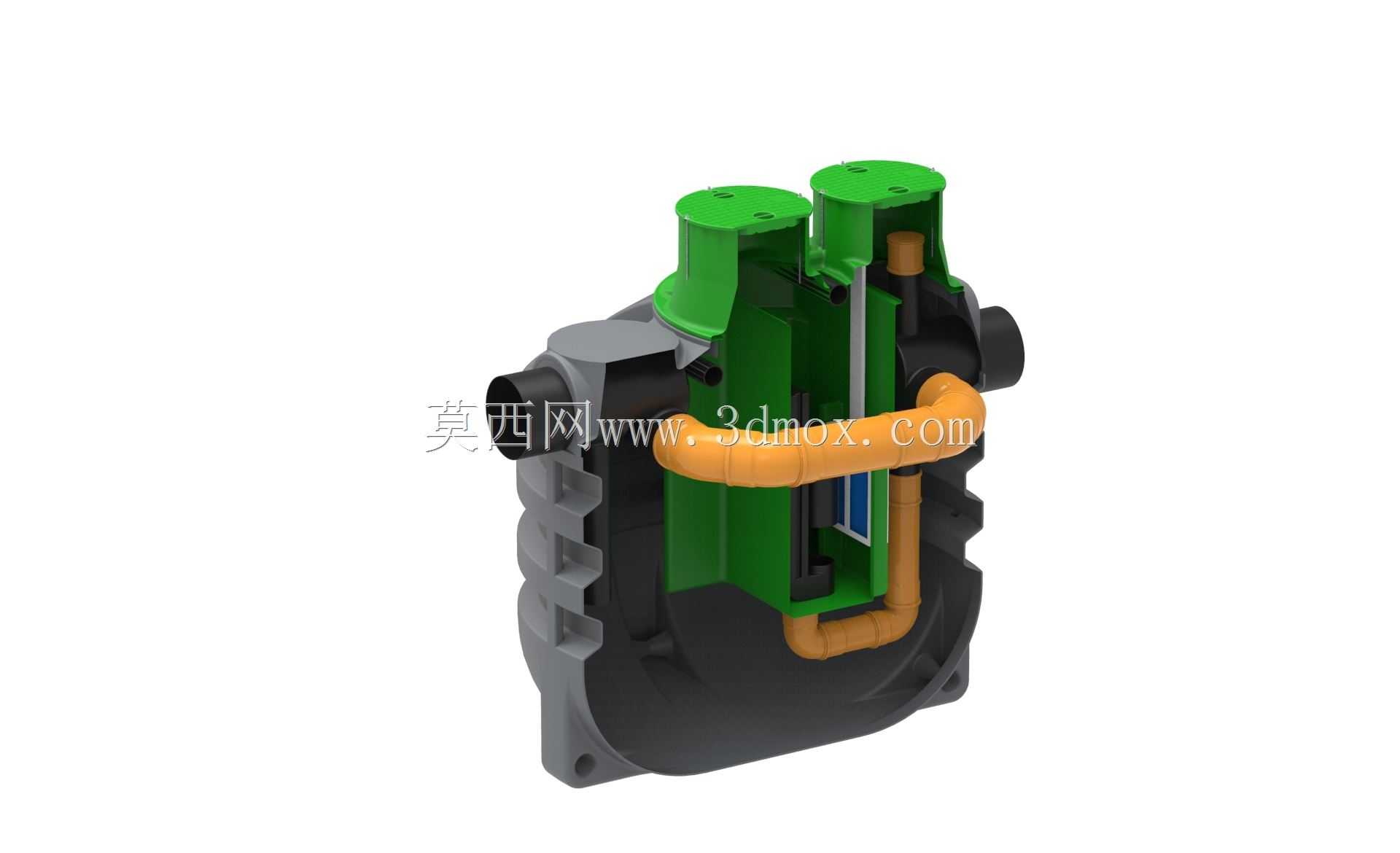

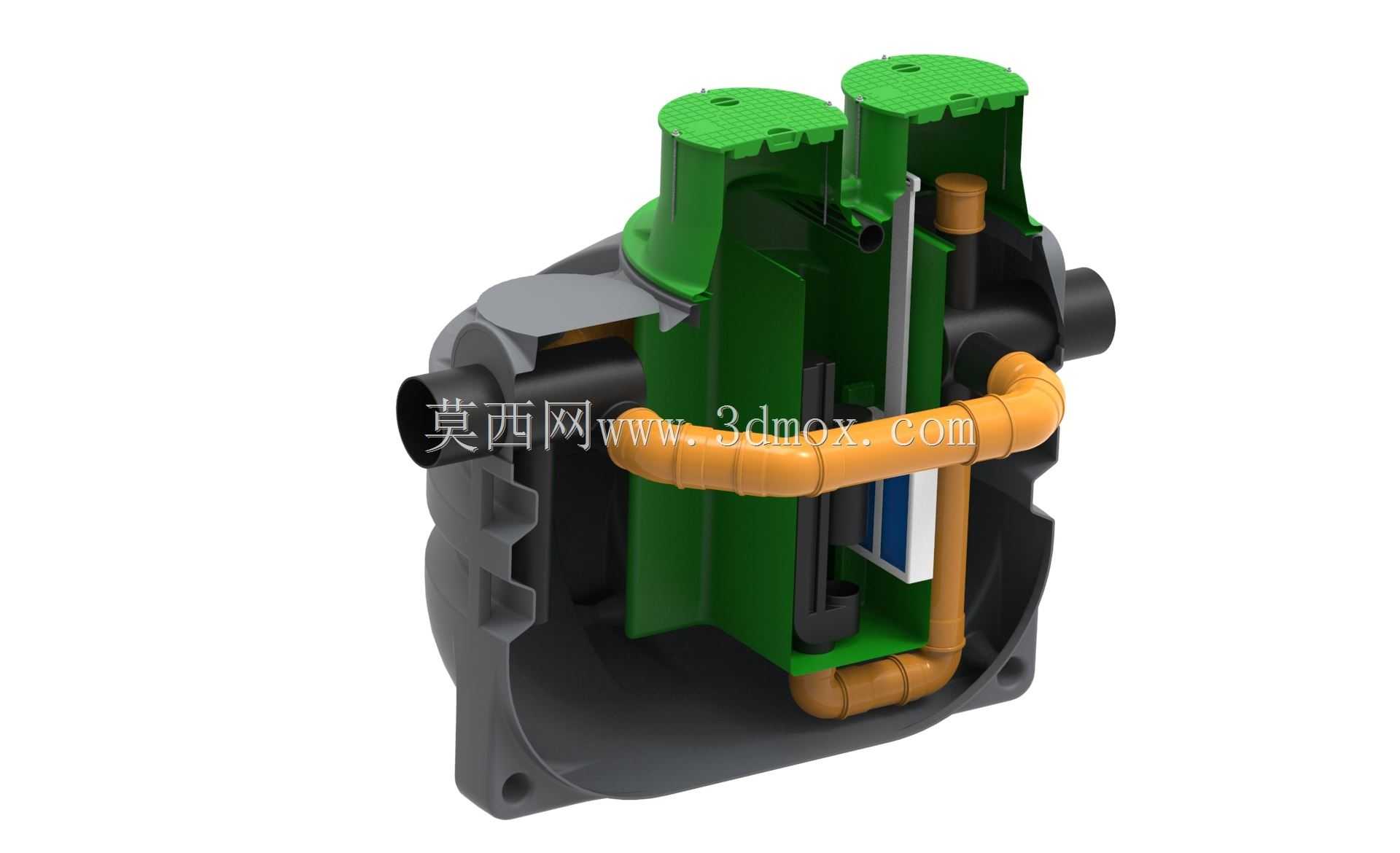

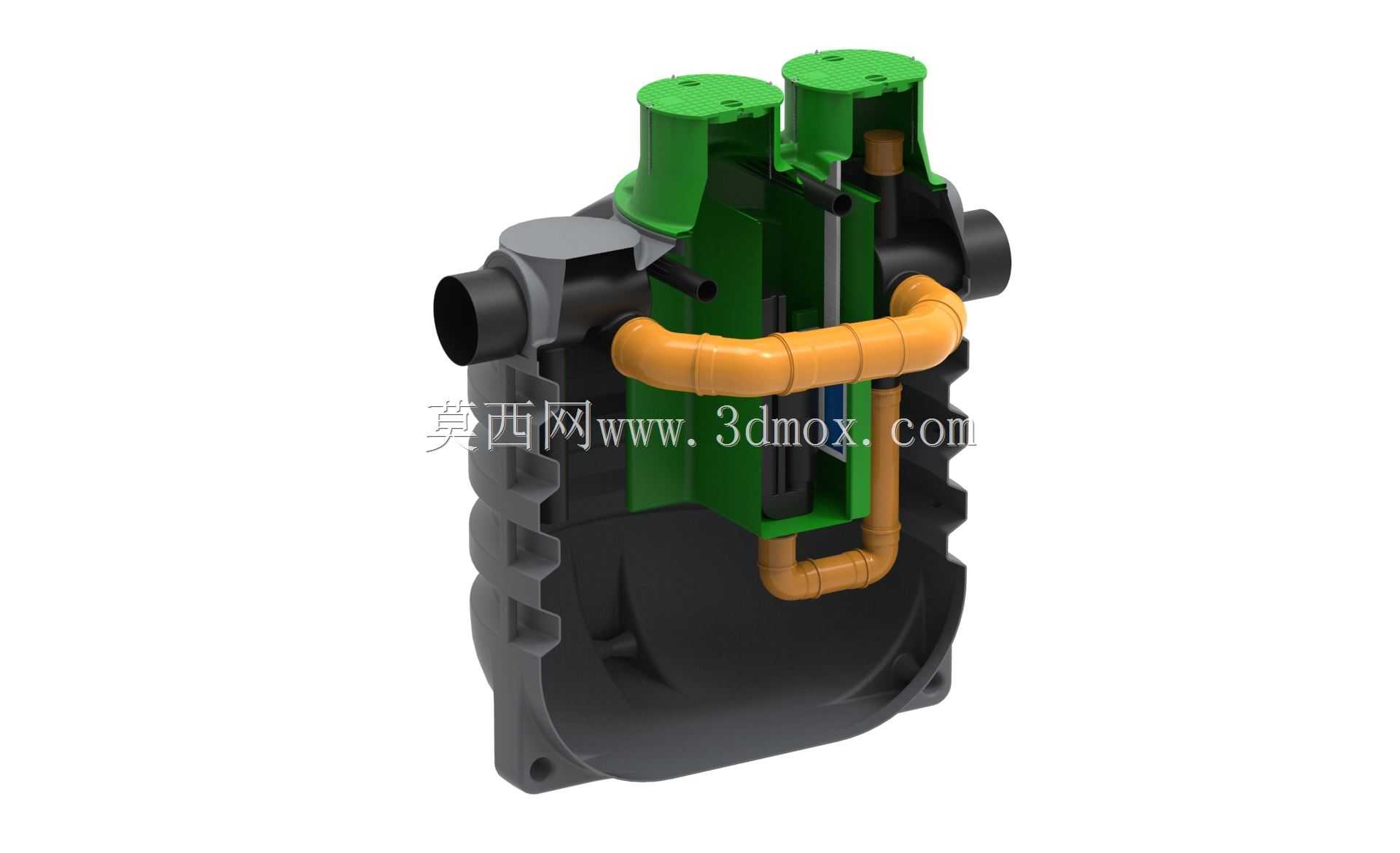

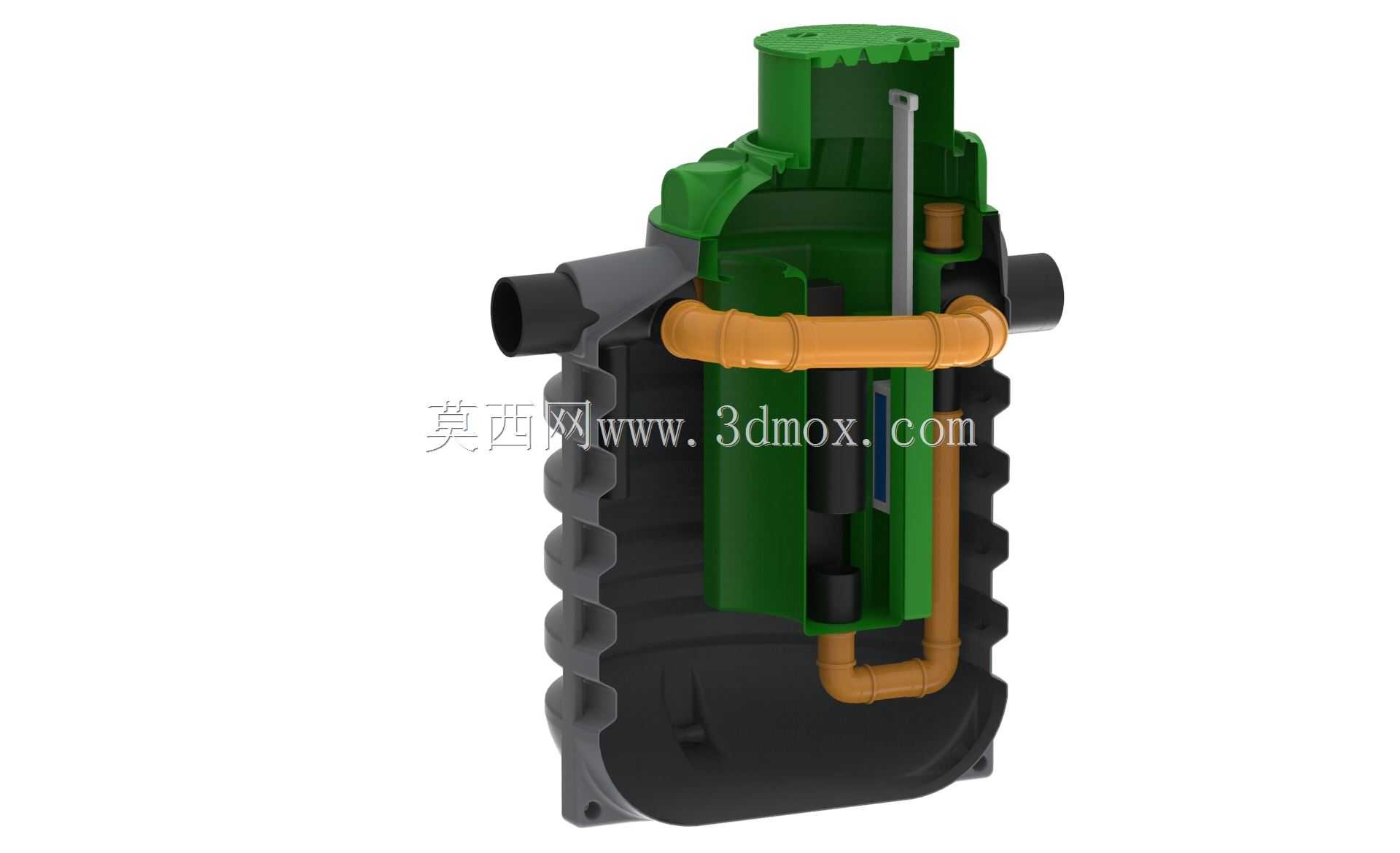

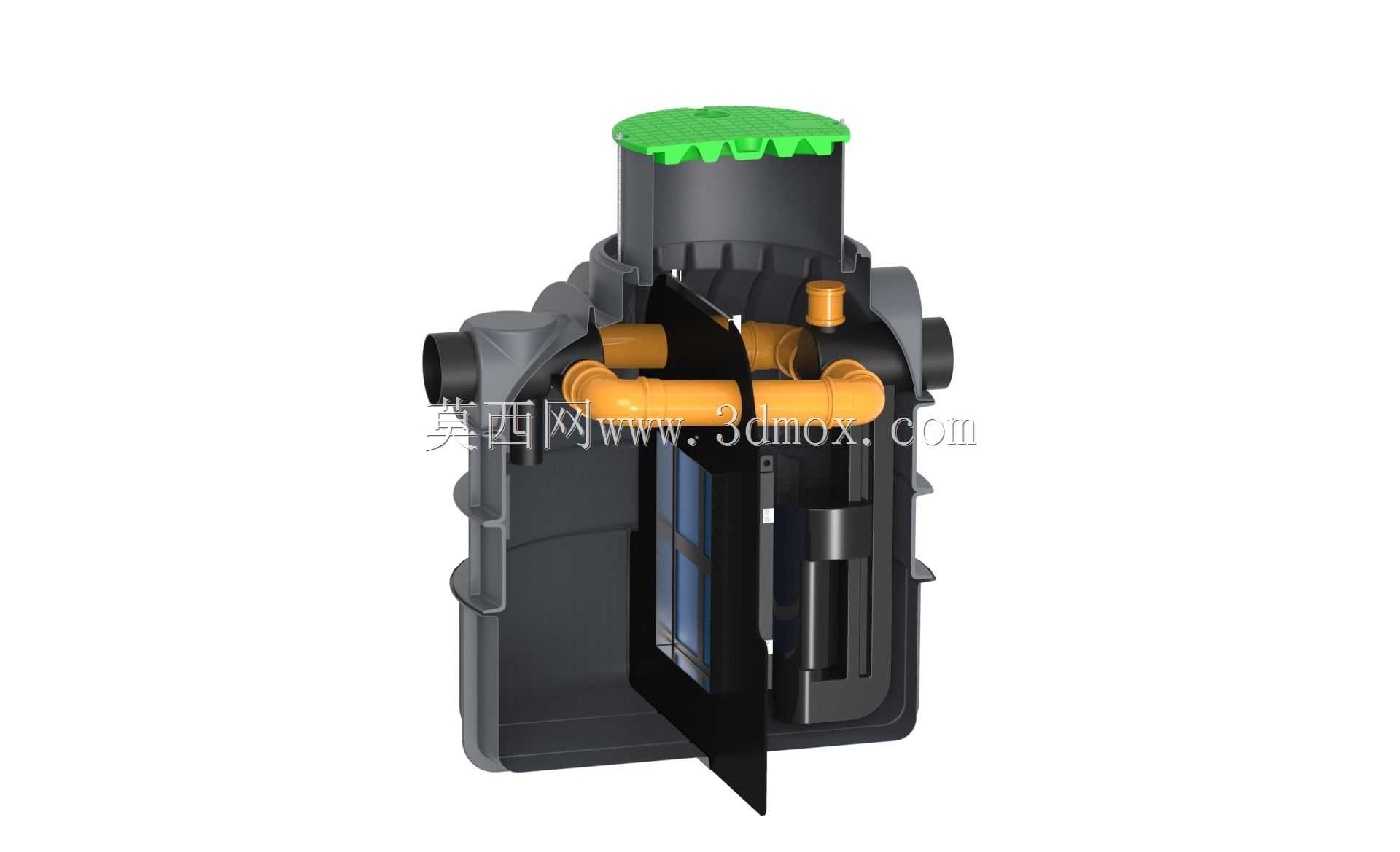

地埋式旁路油液分离装置结构设计

　　这款旁路油分离器主要面向地下管网配套的污废水处理场景，适配餐饮商户、小型工业厂区、地下车库等区域的隔油提升需求，安装时整体埋设于地面以下，仅需预留对应检修操作空间即可完成布设，不会占用地面有效使用面积。设备主体采用模块化腔体结构设计，外侧壳体做了加强筋布局，可承受地下埋设后的土壤侧压力与地面传导的动载荷，避免长期使用出现腔体变形、密封失效的问题。顶部设置带防滑纹路的操作端盖，无需额外专用工具即可开启，方便运维人员定期进入腔体内部完成清理作业。内部集成的聚结过滤组件采用快拆式安装结构，过滤元件通过卡扣与腔体内部的定位槽固定，无需拆解外部管路即可完成滤芯的更换与清洁，大幅降低后期维护的工时成本。

　　设备的进出液接口采用同轴旁通布局，接口位置做了加厚处理，可直接与同管径的PVC或金属管路对接，接口处配置的密封胶圈可保证从腔体到地面管路全程的密封性能，杜绝渗漏问题。腔体内部预留了采样室与报警装置的安装位，可根据项目需求加装液位传感器、油位检测元件，实现满油预警、异常液位报警的功能，无需后期对腔体进行二次打孔改造。从安装边界来看，设备整体外形为方正带圆弧过渡的结构，埋设时需在设备周边预留不小于100mm的回填间隙，采用细沙分层夯实避免局部应力集中，顶部检修盖需与最终地面完成齐平处理，保证地面通行不受影响。内表面做了光滑圆弧过渡处理，没有卫生死角，油污与杂质不易附着，日常清洁仅需采用高压水冲洗即可完成，无需额外使用化学清洗剂。

　　聚结过滤组件的流通面积经过匹配计算，可适配额定流量下的油液分离效率，大开口的腔体设计让运维人员可以直接接触到内部所有过流部件，不存在清理盲区，能有效避免长期使用后油泥淤积堵塞流道的问题。旁通管路的布局采用低流阻设计，减少介质流经设备时的压力损失，不会对前端排水管网的通流能力造成负面影响。
