工业液压系统方形储油箱体结构设计

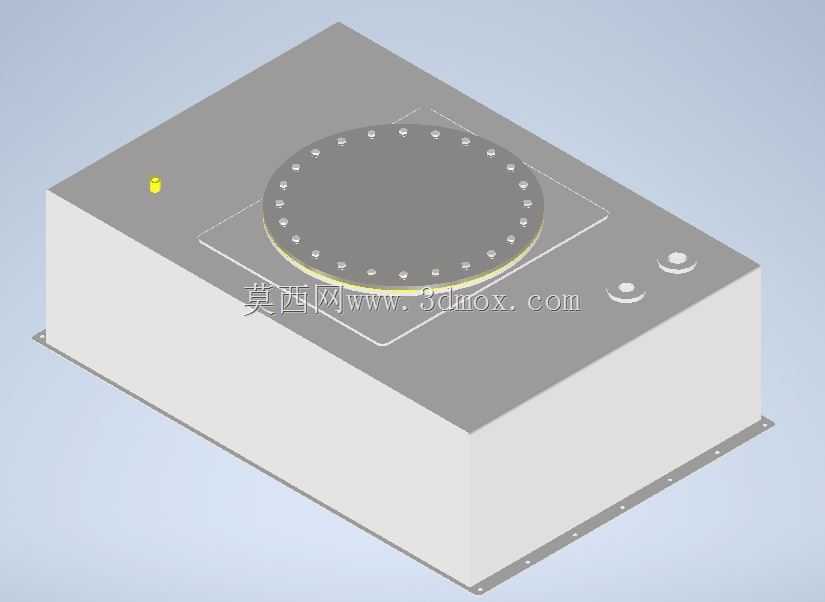

　　这款方形储油箱体主要应用于工业液压站、润滑系统的储油环节，作为整套液压动力单元的基础承载部件，既承担储存液压介质、分离油液中混入空气、沉淀介质内杂质的作用，也可作为液压泵、阀组、冷却器等周边元件的安装基座，在机床液压系统、工程机械液压单元、工业自动化设备动力站中均有广泛适配场景。从结构设计来看，整体采用长方体钣金焊接成型思路，箱体侧壁与底板采用满焊工艺处理，所有焊缝位置预留打磨余量，避免焊接应力集中导致的长期使用渗漏问题，箱体顶部设置大尺寸圆形法兰安装位，法兰端面加工有均匀分布的螺栓孔，可适配不同规格的清洁盖、空气滤清器或者回油过滤组件，法兰周边预留的方形安装平面可直接固定集成阀块，减少外接管路的排布长度，降低管路沿程压力损失。

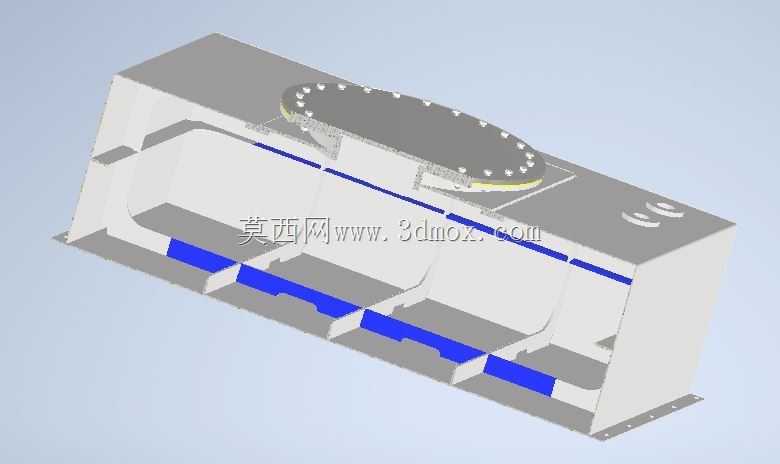

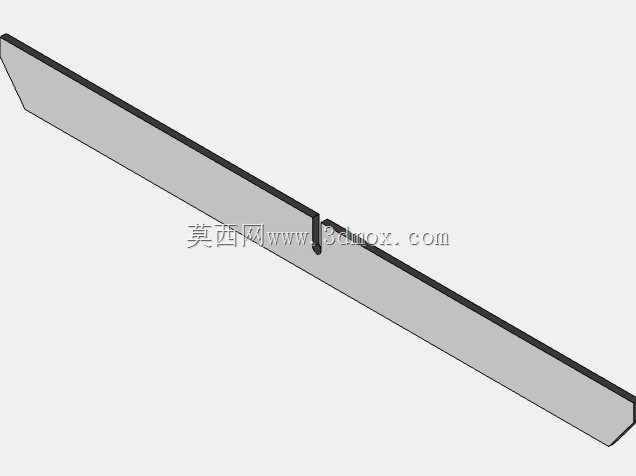

　　顶部除主法兰位外，还设置了两个小型螺纹接口位，分别可用于安装液位传感器、温度测点或者注油透气组件，侧边预留的油位计安装槽可直观观测箱内油液存量，箱体底部边缘设置外翻式安装法兰边，法兰边上加工有等距分布的安装固定孔，可直接通过螺栓将箱体固定在设备机架或者地面基础上，安装边界的孔位公差按照通用工业安装标准设计，可适配多数常规液压站的安装机架尺寸。设计过程中充分考虑了油液流动的特性，箱体内部预留了隔板安装槽位，可根据实际使用需求加装挡油隔板，延缓回油区域的油液流动速度，提升杂质沉淀与气泡析出的效率，箱体侧壁的厚度选型兼顾了结构刚性与轻量化需求，在满载油液的工况下不会出现侧壁鼓胀变形的问题，顶部的安装平面平面度控制在合理公差范围内，保证阀组、泵组安装后不会出现密封面渗漏的情况。

　　针对不同工况的适配性，该箱体结构可根据实际使用的油液容积需求调整长宽高尺寸，当前结构的边角位置均做了圆弧过渡处理，避免钣金加工过程中的应力集中，同时也减少了涂装环节的死角，提升箱体表面防腐涂层的附着效果，底部的放油口位置预留了足够的操作空间，可方便后期维护过程中排空箱内旧油，清理沉积的杂质。
