多层圆盘式旗帜桅杆顶桅支撑结构

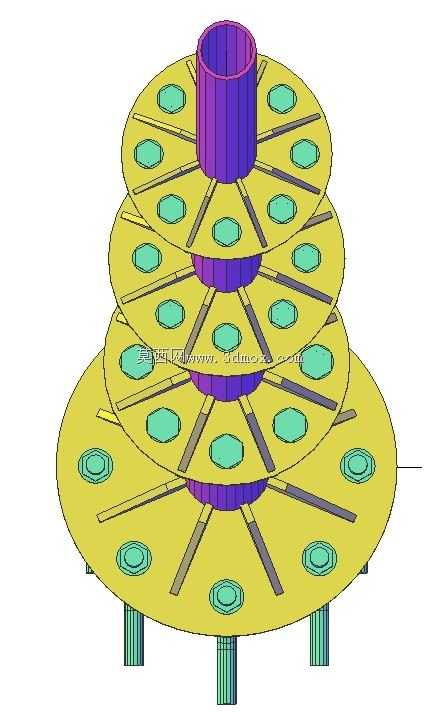

　　该顶桅结构多用于户外高耸桅杆、舰船桅杆、大型场馆旗杆的顶端承载部位，核心作用是为多面旗帜、信号标识件提供稳定的安装挂载点位，同时优化桅顶区域的风阻分布，避免多旗挂载时出现气流紊乱导致的缠绕、杆体共振问题。结构整体采用同轴分层堆叠的设计逻辑，中心设置贯通式主立柱作为核心承力载体，主立柱沿轴向等距排布四层直径逐级递增的圆形承载盘，最下层圆盘直径最大，向上逐层收窄，形成类塔状的稳定外轮廓，这种变径分层设计一方面可以让不同挂载高度的旗帜获得足够的舒展空间，避免上下层旗帜在风力作用下发生剐蹭缠绕，另一方面也能让整体结构的重心沿中心轴线下沉，降低桅顶部位的风阻力矩，减少强风环境下杆体的摆动幅度。

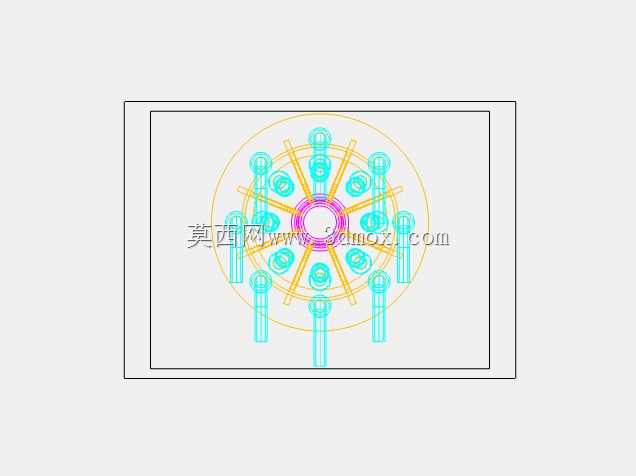

　　每层圆盘上沿圆周方向均匀预留了多组圆形安装位，安装位内嵌带固定孔的连接凸台，可直接适配标准旗帜挂杆的快速安装，相邻安装位之间设置径向加强筋，筋条从圆盘内圈的主立柱壁面一直延伸至圆盘外缘，既提升了圆盘自身的平面抗弯刚度，避免长期受载后出现盘面翘曲变形，也能在气流穿过盘面时起到分流导向作用，降低风噪与结构风振。主立柱在相邻两层圆盘之间设置了缩径段，缩径段与上下圆盘的衔接处做了圆弧过渡处理，可有效降低应力集中系数，避免长期交变风载作用下焊缝或连接部位出现疲劳开裂。

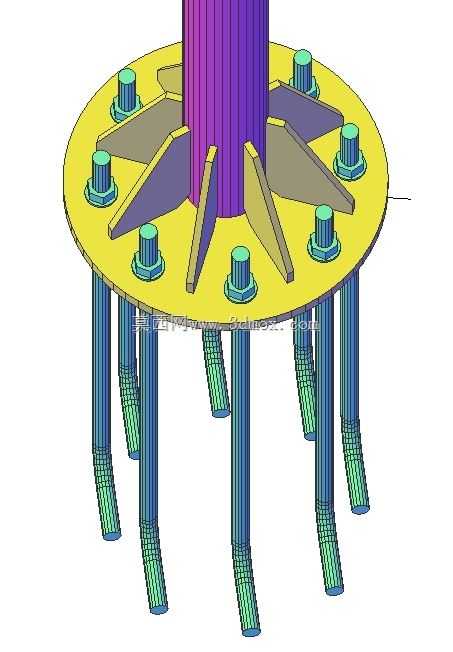

　　结构底部设置三根沿圆周均布的竖向支撑腿，支撑腿轴线与主立柱轴线平行，支撑腿顶端与最下层圆盘的底面固定衔接，安装时支撑腿可插入下方桅杆主体的预留定位孔内，配合主立柱底端的法兰连接结构形成双重定位，既可以传递竖向的重力载荷，也能抵抗横向风力产生的倾覆力矩，安装边界可适配直径100mm至180mm的常规桅杆顶端接口，无需额外加工转接件即可完成装配。设计过程中充分考虑了户外长期服役的载荷特性，所有外露棱边均做了倒圆角处理，既减少应力集中点，也能避免安装维护过程中出现尖锐边角划伤的问题，圆盘上的安装位间距经过反复校核，可保证挂载的旗帜在6级风力环境下仍能保持独立舒展，不会出现相邻旗帜缠绕遮挡的情况，径向加强筋的厚度与宽度经过受力仿真优化，在满足结构刚度要求的前提下尽可能降低整体重量，减少桅顶部位的载荷负担，避免下方桅杆因顶端载荷过大出现挠度超标问题。
