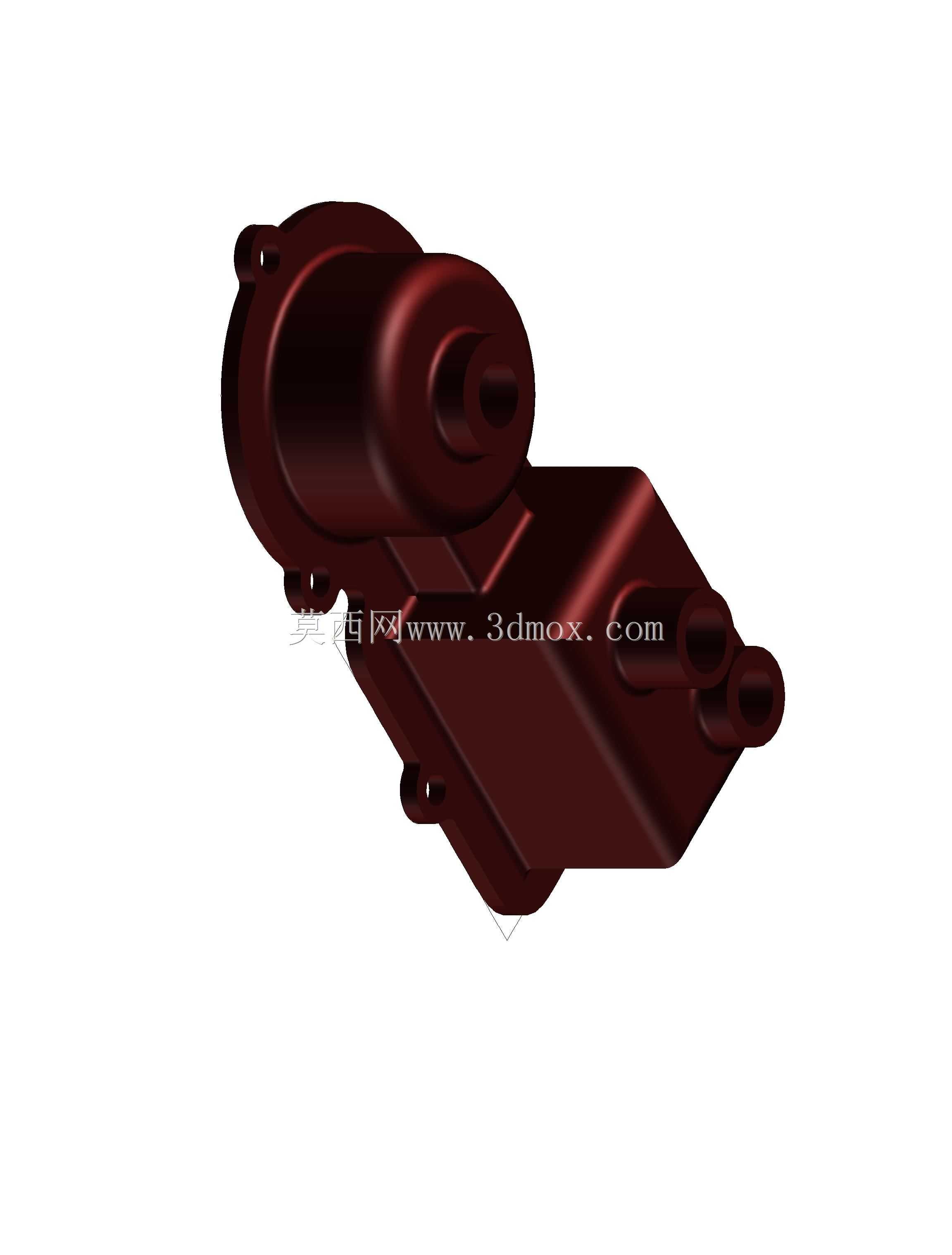

汽车传动系统变速箱外壳结构设计

　　这款变速箱外壳是汽车传动系统的核心承载构件，日常工况中需要包裹内部齿轮组、换挡机构、同步器等核心传动零件，同时承担隔绝外界泥水、粉尘侵入，留存润滑介质，分散传动过程冲击载荷的作用。在整车布置场景里，该壳体一端对接发动机飞轮壳输出端，另一侧衔接传动轴连接法兰，侧面预留换挡操纵机构、传感器、油液加注排放的接口，下部设置加强筋结构匹配整车悬置安装点位，可直接适配前置后驱车型的动力舱布局。

　　从设计逻辑来看，壳体采用分腔式结构，将不同速比的齿轮组分隔在独立腔室，避免不同润滑区域的油液串流，同时在轴承安装位做了局部加厚处理，对应齿轮啮合产生的径向、轴向载荷传递路径，在壳体外壁布置纵横交错的加强筋，既提升整体刚性，又能在车辆运行过程中增大散热面积，带走齿轮搅动油液、摩擦产生的热量。安装边界方面，壳体对接发动机的端面采用精加工定位止口，同轴度公差控制在0.02mm以内，保证输入轴与发动机曲轴的对中精度，避免运转过程中出现偏磨、振动异响；悬置安装点位的孔位间距严格匹配整车底盘的安装坐标，预留1.5mm的装配调整间隙，适配生产线上的自动化装配工装。

　　壳体上的各类外接接口都做了凸台加厚处理，螺纹孔预埋钢制衬套，避免反复拆装过程中出现铝制壳体螺纹滑牙的问题，放油螺塞位置设置在壳体腔室最低点，保证保养时油液可以完全排空，加注口位置对应腔室最高油位线，避免加注过量造成齿轮运转阻力过大。在实际使用场景中，该壳体需要承受-40℃到120℃的工作温度区间，同时抵御路面碎石冲击、冬季融雪剂腐蚀，因此外形设计上在底部做了圆弧过渡，减少行驶过程中的气流阻力，同时避免应力集中造成的壳体开裂，各个安装法兰面都预留密封胶槽，装配时配合密封胶实现静密封，防止油液渗漏。

　　壳体内部的轴承座孔采用一次装夹镗削加工，保证各轴系的平行度公差，避免齿轮啮合时出现偏载，延长齿轮和轴承的使用寿命，侧面的传感器安装位直接对应内部齿轮的转速信号采集点，无需额外加装转接支架，减少装配工序。
