管道连接用星形法兰轭管结构设计

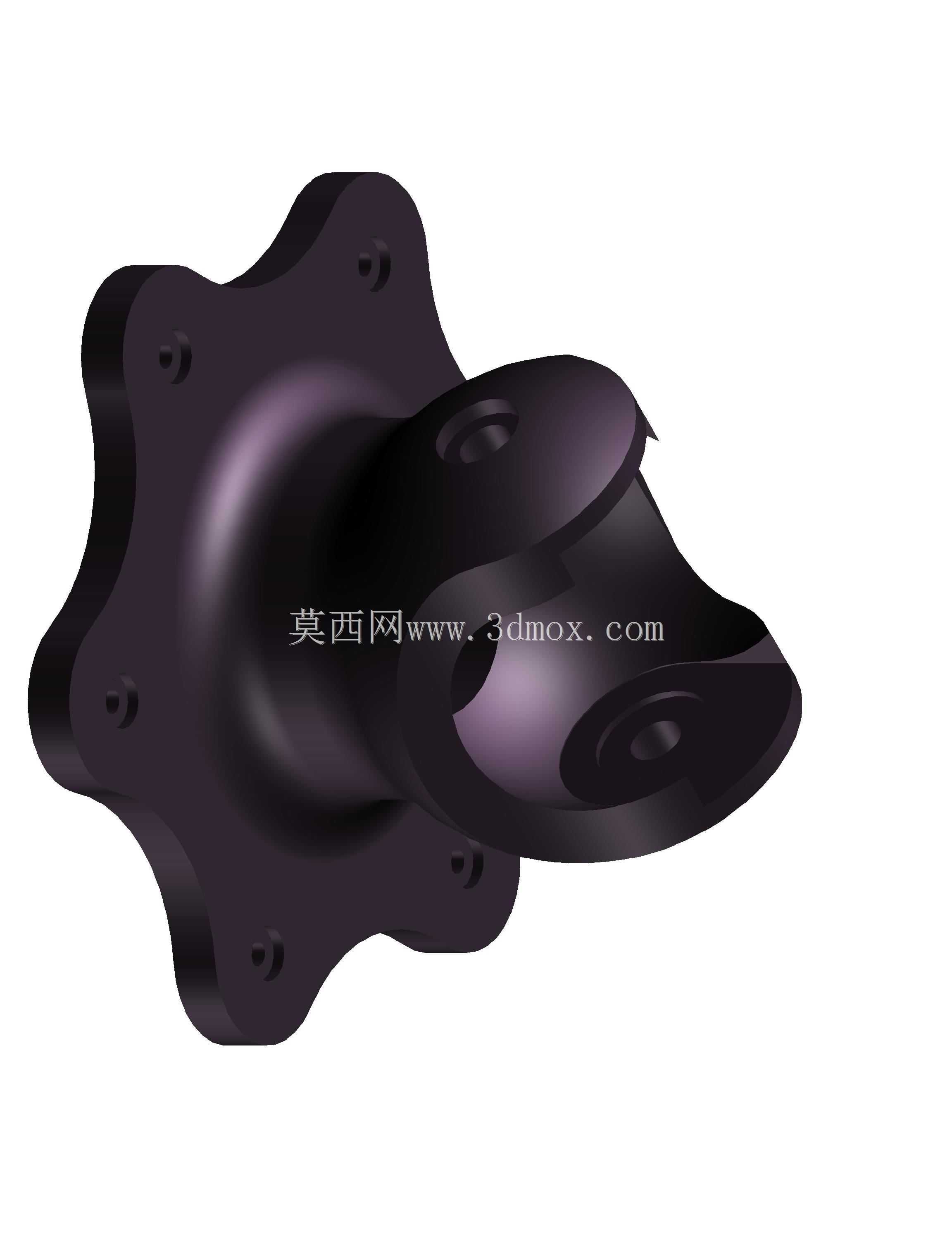

　　在工业流体输送管路系统中，法兰轭管是实现管路转角连接、阀件对接的核心受力部件，常见于石化输送管线、市政给排水管网、工业液压动力回路、暖通空调循环管路等场景，主要承担管路变向衔接、分散连接应力、保障密封面贴合精度的作用，其结构合理性直接决定管路运行的密封可靠性与长期抗疲劳性能。这款星形法兰轭管在设计阶段优先考虑了安装工况的受力分布，将法兰端设计为六凸耳星形结构，每个凸耳位置预留螺栓过孔，相比常规圆形法兰，在同等螺栓数量下可有效降低法兰整体重量，同时凸耳结构能让螺栓预紧力更均匀地传递到密封面，避免圆形法兰边缘易出现的应力集中导致的密封面翘曲问题。

　　轭管的过渡段采用大曲率圆弧流道设计，内壁无直角突变结构，可大幅降低流体流经转角时的局部阻力损失，减少管路内的湍流扰动与冲蚀磨损，尤其适用于含固体颗粒的浆料输送、高压气体输送等对管路流阻要求严苛的场景。从安装边界来看，法兰端的螺栓孔采用跨中分布设计，可适配同压力等级的标准法兰对接，安装时无需额外调整管路转角对位，轭管的连接端采用同轴插接定位结构，与对接管路装配时可快速实现同轴度找正，降低现场安装的对位难度，减少密封垫片的偏压失效风险。

　　结构设计过程中，针对法兰与轭管的连接过渡区域做了加厚处理，该区域是管路承压时的应力集中高发区，通过圆弧过渡增厚的结构设计，可将运行时的内压应力、管路振动带来的交变应力均匀分散，避免长期运行出现焊缝开裂或者本体疲劳断裂的问题。法兰密封面采用突面结构，可适配常用的非金属平垫片、缠绕式垫片，满足不同压力等级、不同输送介质的密封需求，无需针对特殊密封形式额外加工密封槽，降低了配件采购与现场维护的成本。轭管的整体外形尺寸经过紧凑化优化，在保证流道通径满足设计流量要求的前提下，尽可能压缩了轴向与径向的安装空间，可适配管路布局紧凑的设备内部管线安装场景，比如小型液压站阀组连接、工艺设备内部的管路排布，不会因为部件尺寸过大出现安装干涉问题。

　　在受力校核阶段，针对螺栓预紧工况、管路内压工况、外部管路载荷叠加工况分别做了应力仿真验证，确保各部位的应力值均处于材料许用应力范围内，尤其是星形法兰的凸耳根部、轭管转角处的应力水平，均预留了足够的安全余量，可满足长期带压运行的强度要求。
