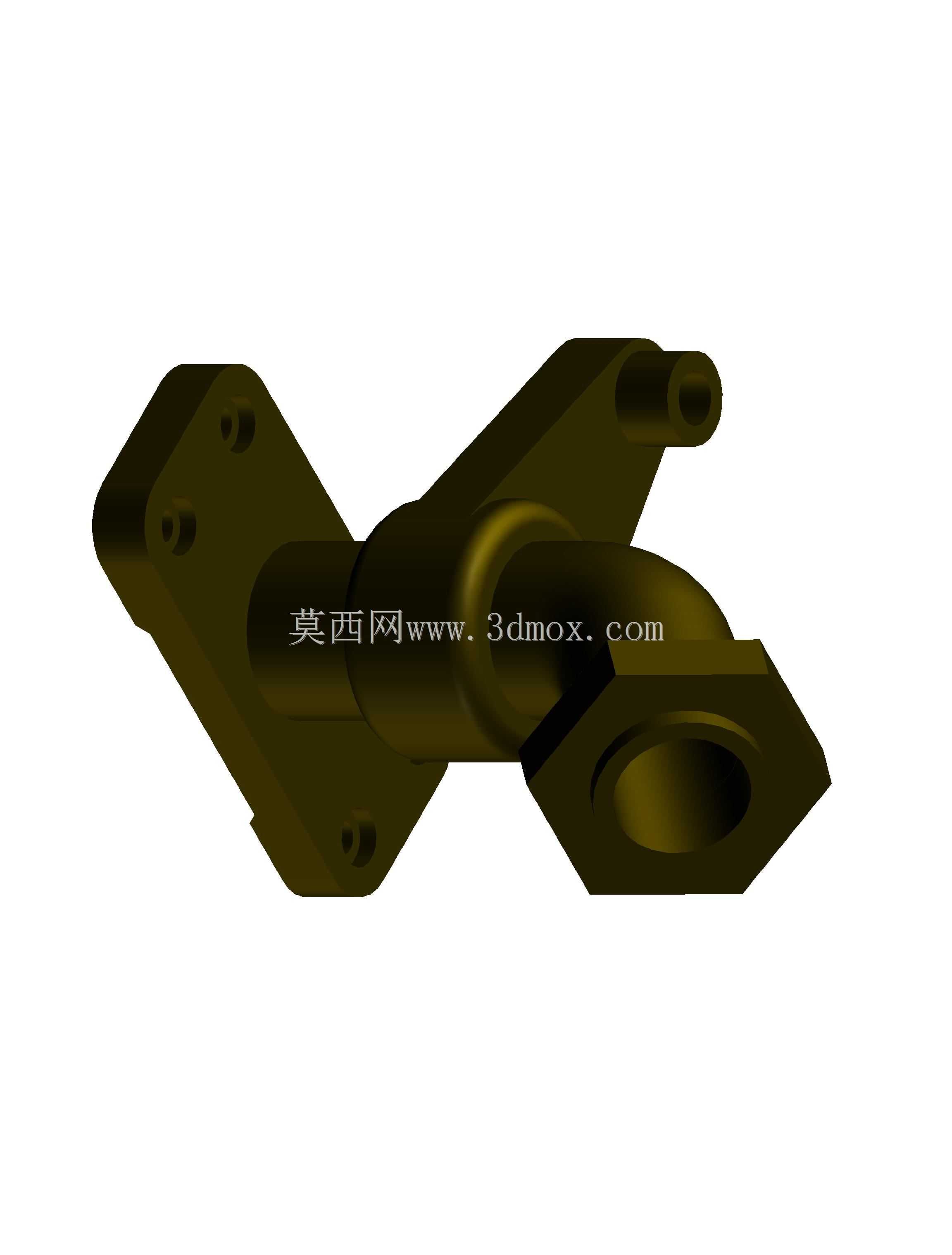

异径弯通式管道连接法兰结构设计

　　这款弯通结构的法兰连接件，主要应用在减压管路系统的转向接驳场景，常见于化工流体输送、车间压缩空气管网、中小型液压动力单元的管路排布中，用来实现不同通径管路的90度转向对接，同时兼顾法兰连接的密封可靠性与快装属性。从实际使用场景来看，这类带弯通本体的法兰不需要额外搭配标准弯头加双法兰的拼接结构，能减少管路系统的连接密封点，降低泄漏风险，在安装空间局促、管路排布紧凑的阀组周边区域，相比分体式拼接的管路组件能节省至少三分之一的安装占位，尤其适合减压阀进出口端的转向接驳，避免管路应力集中对阀件密封面造成的额外载荷。

　　从功能特性上看，该构件两端的法兰安装面均设计有标准螺栓过孔，孔位排布匹配对应压力等级的法兰密封尺寸，安装面预留了密封垫片的放置槽位，能适配非金属平垫片、金属缠绕垫片等多种常用密封件，满足不同压力、温度工况下的密封要求。弯通本体的流道做了圆弧过渡处理，没有直角突变结构，能大幅降低流体流经转向位置时的局部阻力，减少管路系统的压力损失，同时避免流道死角造成的介质沉积，在输送含微小固体颗粒的流体介质时，也不容易出现堵塞积渣的问题。本体侧面延伸的小通径接口，可用来接驳压力检测仪表、泄压旁路或者排空管路，不需要在主管道上额外开孔焊接接头，进一步减少现场施工的焊接工作量，降低管路施工的质量隐患。

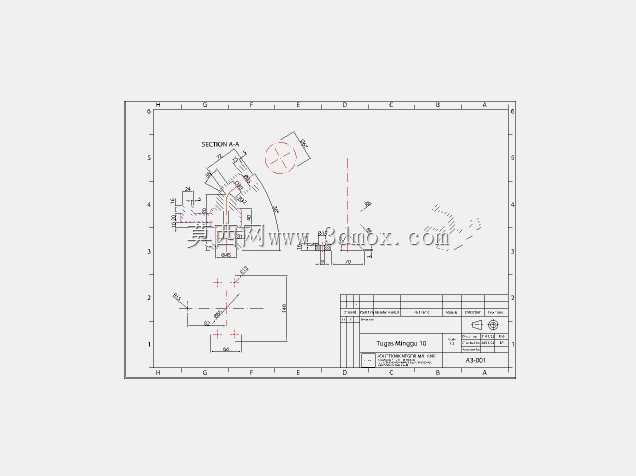

　　设计层面上，这款法兰的安装边界经过适配优化，两端法兰面的垂直距离、螺栓孔的中心圆尺寸都匹配常用减压管路的安装尺寸链，不需要对周边阀件、管路的位置做额外调整就能直接替换原有拼接组件。建模过程中对安装面的平面度、螺栓孔的位置度都做了公差约束，能保证实际加工后的安装适配性，弯通本体的壁厚根据对应公称压力的要求做了等强度设计，转角位置做了加厚处理，避免承压状态下的应力集中导致构件开裂。安装时只需要将两端法兰面对接对应管路的法兰盘，放入密封垫片后穿入螺栓按对角顺序拧紧即可，侧面的小接口可根据实际工况需求选择接驳对应辅件或者加装堵头封堵，适配不同的管路配置需求。
