储罐吊装承载工装结构设计

　　这套结构围绕立式储罐现场吊装就位的作业需求搭建，核心承载框架采用十字交叉主梁布局，主梁交汇位置设置中心吊点转接座，四向延伸的梁端分别配置可调式吊索连接耳板，作业时四根独立吊索从耳板向外斜向延展，末端挂钩直接卡接储罐罐壁预设的吊装加强位，整套吊具在起吊过程中自动保持受力对称，避免罐体出现偏摆、局部应力集中或者罐壁变形的问题。从现场施工的实际工况出发，设计阶段首先核对了不同容积储罐的外径区间，十字主梁的有效伸展长度覆盖常规中小型储运罐体的吊点分布直径，梁体截面选用热轧型钢拼焊成型，交汇节点处加设径向加强肋板，把单点起吊的竖向载荷均匀拆分到四根分支梁上，每根斜拉吊索的长度都预留了调节余量，面对不同高度、不同吊点位置的罐体，仅通过调整索具卸扣的安装孔位就能适配，不需要额外切割改制主梁结构。

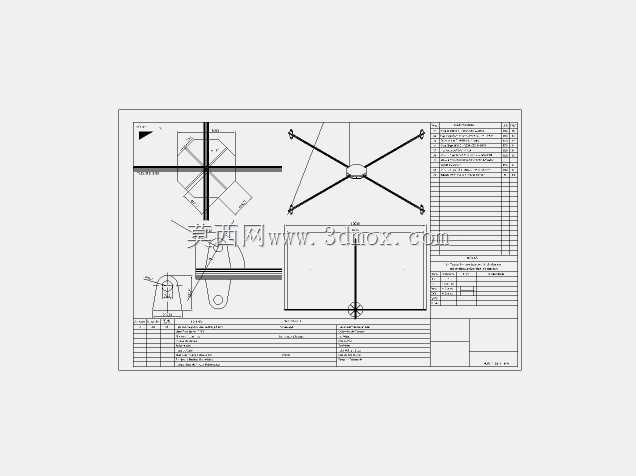

　　图纸中同步给出了吊具与罐体配合的剖面视图，明确了吊耳和罐壁接触位置的衬垫防护结构，起吊时衬垫直接贴合罐壁圆弧面，既可以分散接触压强，也能避免刚性吊具刮伤罐体表面的防腐涂层。框架下方配套设置了罐体就位导向支撑组件，当罐体被吊至基础安装位上方时，侧向导向臂先卡入基础预埋的定位边界，引导罐体缓慢下落对齐地脚固定孔，省去人工反复对位的工序，大幅缩短高空吊装的停留时长。整套结构的所有连接节点都采用可拆卸的螺栓紧固形式，转场运输时可以把分支梁、吊索、导向臂拆分堆放，到达新的施工现场后再快速拼装，不需要在现场做大量焊接作业，适配化工园区、油料存储站、水处理场站这类多施工点位流动作业的场景。

　　设计过程中对每个受力节点都做了载荷路径校核，中心吊座的载荷依次通过十字主梁传递到四个端耳，再经由斜拉索传导至罐体吊点，整条传力路径没有突变的薄弱截面，哪怕单根吊索出现小幅受力不均，相邻梁体也能分担额外载荷，保障吊装作业全程稳定。图纸里完整标注了各梁段的安装间距、耳板开孔位置、吊索的最小安全夹角，现场施工人员对照视图就能直接完成拼装校验，不需要反复反推三维装配关系，也为后续同系列更大吨位储罐的吊具改型提供了可直接复用的布局参考。
