多级可调节支撑桁架结构设计

　　这套多级可调节撑杆结构主要面向现场施工与临时工装支撑场景，常见于脚手架体系加固、混凝土构件浇筑期的侧向顶撑、大型管道及设备就位时的临时定位，以及异形钢结构拼装过程中的姿态调整。与单根定长支撑杆相比，多级桁架式撑杆把受力路径从单点顶撑扩展为空间三角桁架，整体抗侧刚度和承载冗余度明显提升，在需要跨越较大净空、又要承受偏心荷载的工况下尤为实用。

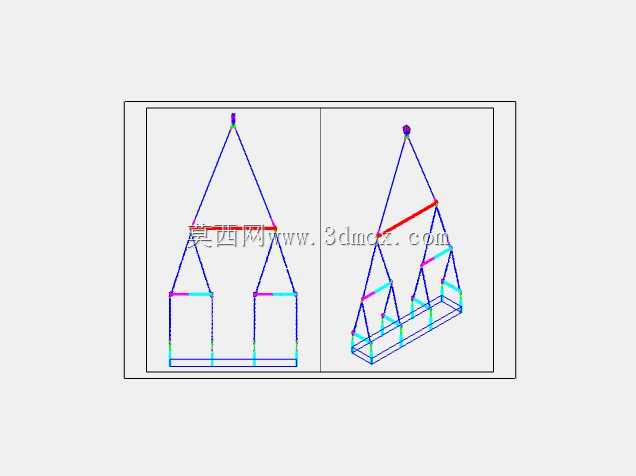

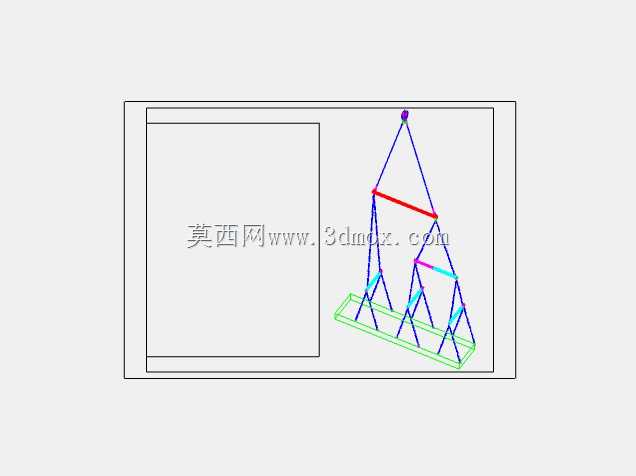

　　从结构布置看，模型采用左右对称的双立柱基座，底部设置通长连接梁，将两根竖向撑杆的下端连成整体，避免单侧受载时基座发生翻转或滑移。立柱向上通过斜腹杆汇聚到顶部铰点，形成稳定的三角形主受力轮廓；中部横贯一根红色调节横梁，这是整套机构的关键传力与调节部件，横梁沿立柱方向的位置可以改变，从而带动斜杆夹角变化，实现支撑高度与顶撑角度的多级调整。右侧轴测视图中可以清晰看到腹杆分层布置，每一节间都由斜杆和横杆构成小三角单元，这种分级桁架思路让长撑杆在受压时不易发生整体失稳。

　　设计思路上，撑杆并没有追求连续无级伸缩，而是采用销孔定位加多级节间的方式：在不同高度预设连接节点，根据现场所需支撑长度选择横梁与腹杆的装配位置，锁定后由销轴承受剪力。这种方案对加工精度要求适中，现场调节依靠插拔销即可完成，不需要液压动力或复杂螺纹副，适合工地粗调、快速周转的使用节奏。顶部铰点做成球铰或单铰形式，允许被支撑面存在一定倾角，保证顶撑力沿撑杆轴线传递，减少附加弯矩。

　　关于外形与安装边界，底部基座梁需要落在平整且有足够承载能力的地面或预埋件上，双立柱间距决定了抗倾覆支腿宽度，选型时要结合支撑高度核算高宽比；顶部铰点与被支撑构件之间通常加设垫板分散接触应力。整体高度方向随多级调节可在较大范围内变化，运输和存放时腹杆与横梁可拆卸成杆件，占用体积小。建模时需重点关注销轴配合间隙、节点板焊接位置以及斜杆交汇点的对中，这些细节直接影响实物装配后是否出现别劲、受力是否按桁架假定分配。对于从事工装设计的工程师，这套结构提供了一个把可调支撑与空间桁架结合的完整参考，可在此基础上按实际荷载缩放杆件截面、增减调节级数。
