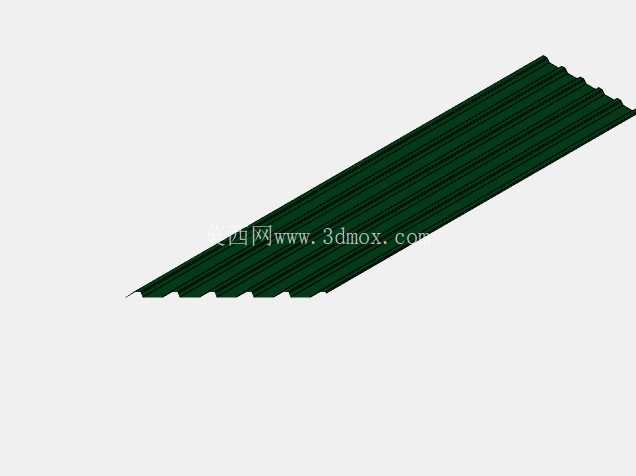

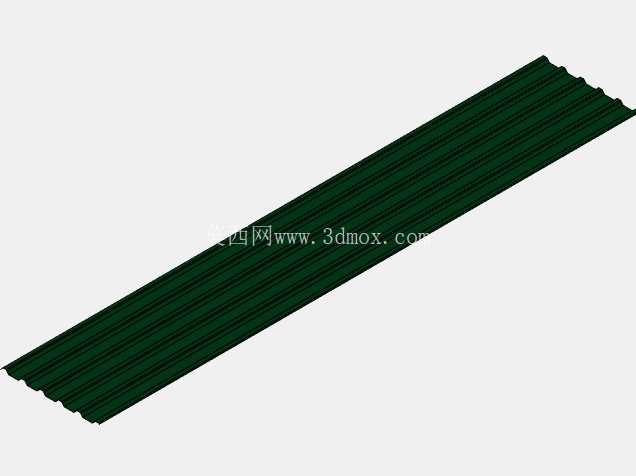

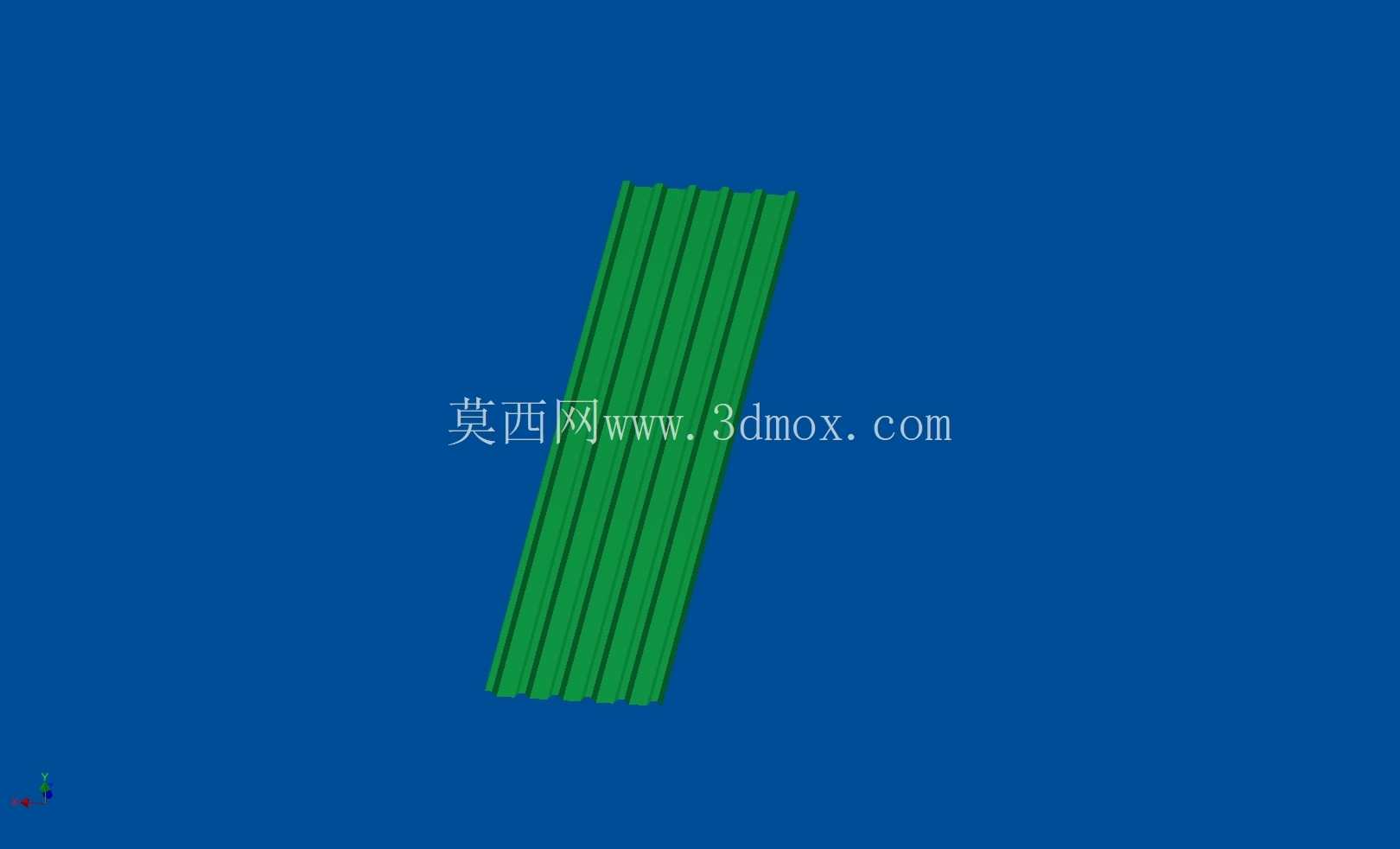

6米长T35型梯形波纹屋面板结构

　　这款T35梯形板材是工业与民用建筑屋面围护系统里的常用压型构件，单块有效覆盖长度为6米，波高35mm的梯形肋设计是其核心结构特征，多道平行排布的梯形凸起肋条沿板材长度方向通长设置，相邻肋条间形成规整的排水凹槽，在降雨天气可快速引导屋面径流沿坡度方向排出，避免屋面积水渗漏。从实际工程应用来看，这类板材常被用于大跨度钢结构厂房、仓储库房、临时装配式建筑的屋面铺设，也可搭配保温芯材制作成复合夹芯板，满足有保温隔热需求的冷库、恒温车间等场景的围护要求。

　　设计阶段优先考量了板材的结构刚度与排水效率的平衡，35mm的波高参数经过力学验算，在常规0.4-0.8mm的板厚条件下，即可满足上人检修屋面的局部荷载要求，无需额外增设过多次檩条，能够有效降低屋面系统的整体用钢量。板材的安装边界需要结合波距参数匹配对应的固定支座，相邻两块板材采用侧向搭接扣合的方式连接，搭接边设置在肋条高位，可避免雨水从搭接缝渗入室内，固定支座隐藏在肋条下方，不会在板面形成穿透式的固定孔洞，从构造上消除了漏水隐患。

　　在建模过程中，需要严格还原梯形肋的拔模斜度与圆角过渡细节，实际生产中这类板材是通过连续辊压冷弯成型，肋条根部的微小圆角是辊压工艺的必然特征，建模时保留这些细节才能匹配后续的生产加工仿真需求，同时板材的端面切口需要保持平齐，保证现场安装时多块板材拼接的直线度，避免出现板缝错位影响防水效果。不同于普通平板类围护材料，梯形截面的构造让板材在沿肋条方向具备优异的抗弯性能，6米的长度可适配常规柱距的钢结构建筑，减少屋面的横向拼接缝数量，进一步降低渗漏概率，同时板材表面的波纹结构也能在一定程度上分散风荷载，提升沿海多风区域的屋面抗风揭能力。在进行屋面系统三维装配时，需要注意板材的排布方向与屋面坡度保持一致，排水凹槽不得出现横向弯折或局部凹陷，否则会造成积水残留，长期使用会加速板材镀层腐蚀，缩短围护结构的使用寿命。
