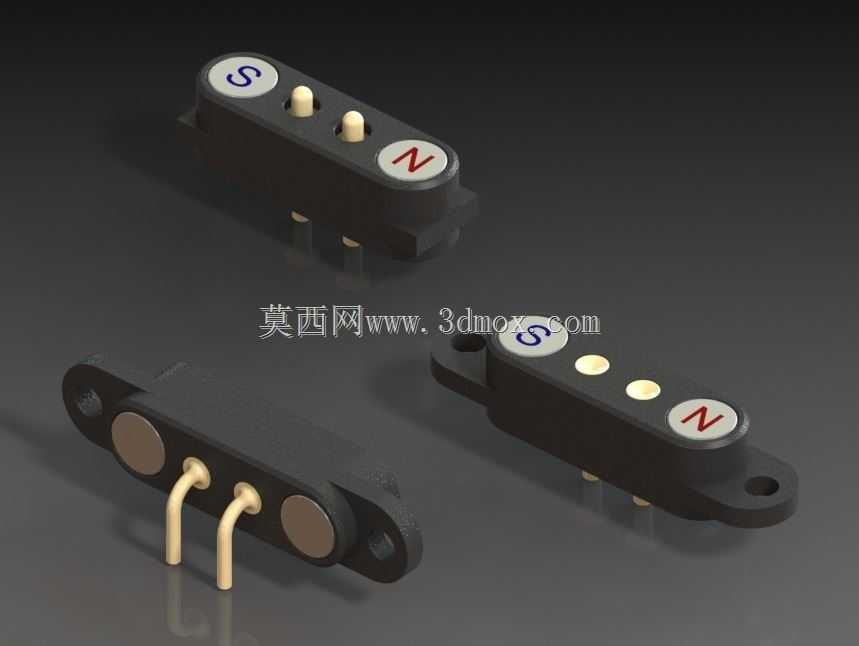

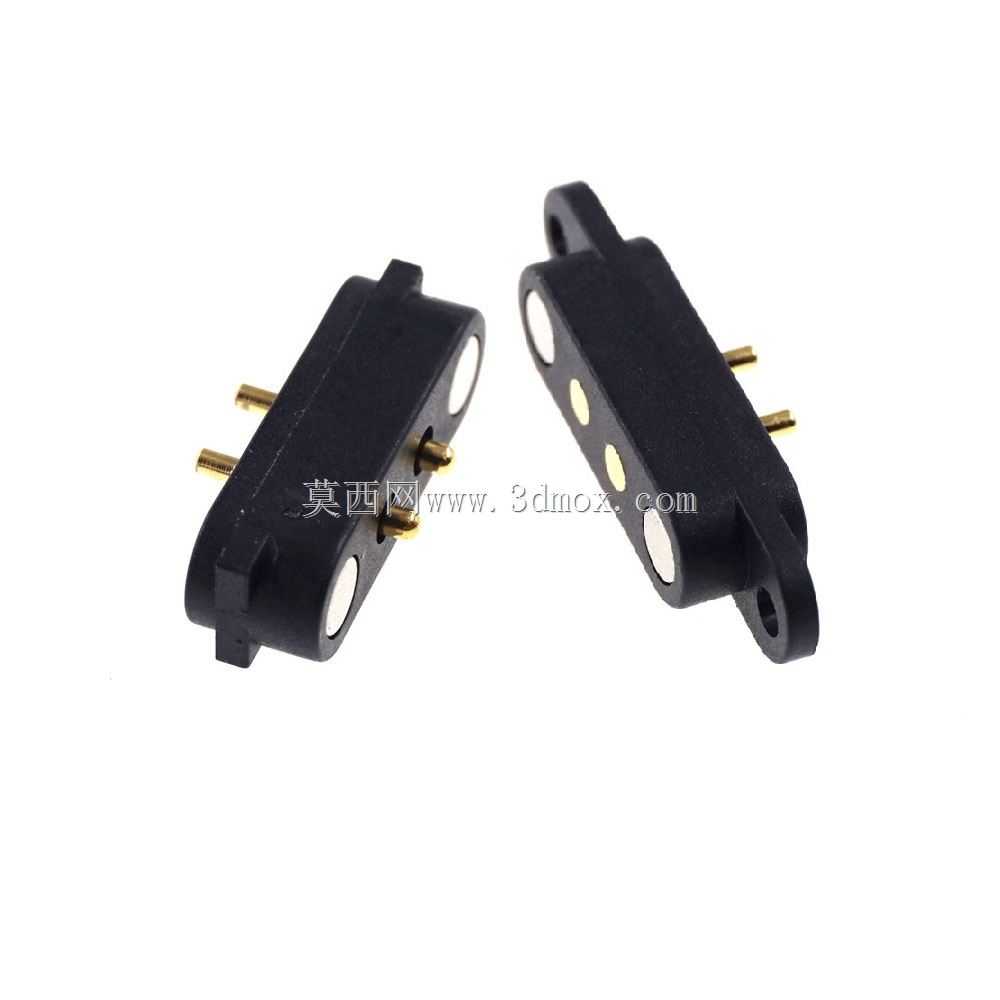

2.8mm间距2针弹簧加载磁性Pogo连接器

　　这款2针弹簧加载磁性Pogo连接器，在小型便携电子设备、穿戴类硬件、低压供电模组的对接场景中有着极高的适配性，日常接触到的智能手环充电底座、小型传感模块快速对接、便携检测设备的信号与供电一体连接，都能看到这类结构的应用。区别于传统插针式连接器需要精准对位、反复插拔易磨损针体的问题，磁吸式的对接逻辑完全依靠磁体的吸附力自动找正对位，操作人员不需要刻意对准孔位，靠近对接区域即可依靠磁吸力完成公头母头的贴合，哪怕是盲操作场景下也能顺利完成连接，大幅降低了对接操作的精度要求，也减少了插针歪折、孔位磨损的失效概率。

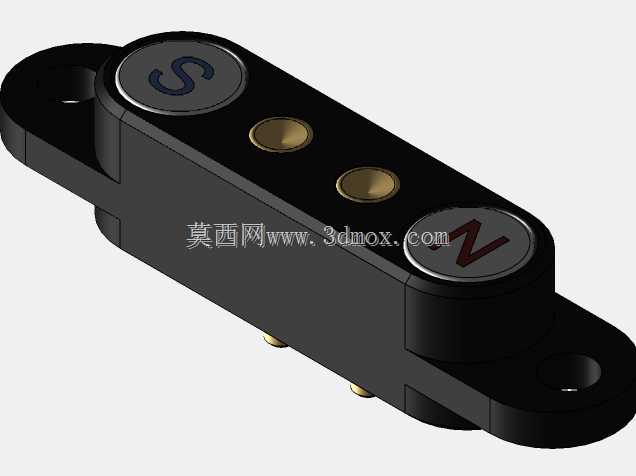

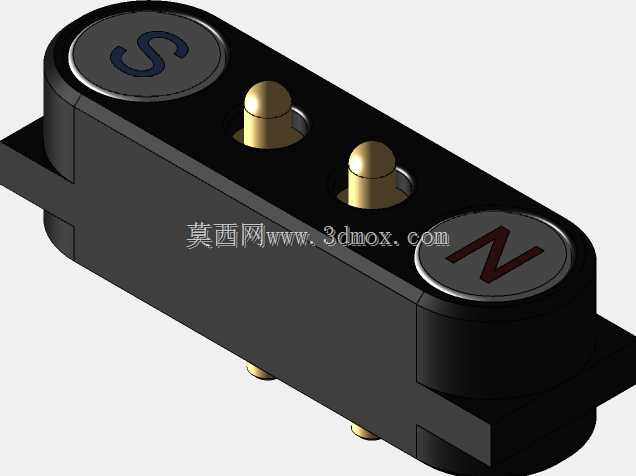

　　从功能特性来看，这款连接器采用弹簧加载的Pogo针结构，每根针体内部都搭载了压缩弹簧，在公母头对接时，弹簧提供稳定的正向接触压力，哪怕对接面存在0.3mm以内的平面度误差，或是设备运行中产生轻微振动，针体都能通过弹簧的伸缩补偿保持稳定接触，不会出现接触不良、瞬断的问题，额定承载能力为2A电流、36V电压，完全覆盖小型低压电子设备的供电与小功率信号传输需求。公头与母头分别搭载极性相反的永磁体，对接时依靠磁吸力自动吸合，同时磁体的极性标识做在端面上，S极与N极的标识清晰，能从物理层面避免反接，防止电源正负极接反烧毁后端电路，这个细节设计在实际生产装配中能减少不少防呆设计的额外成本。

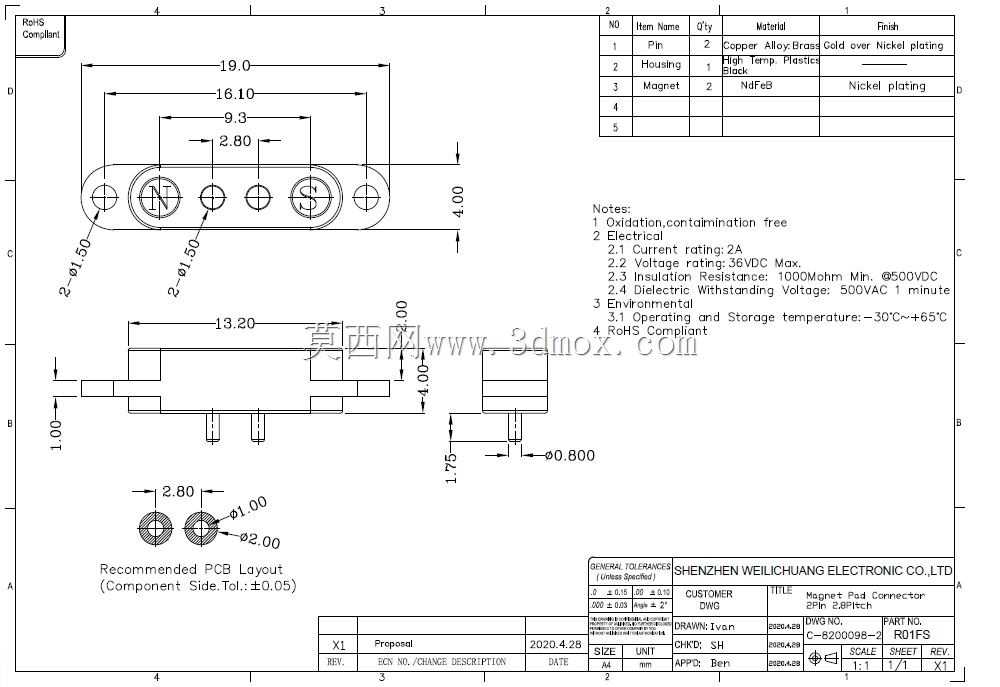

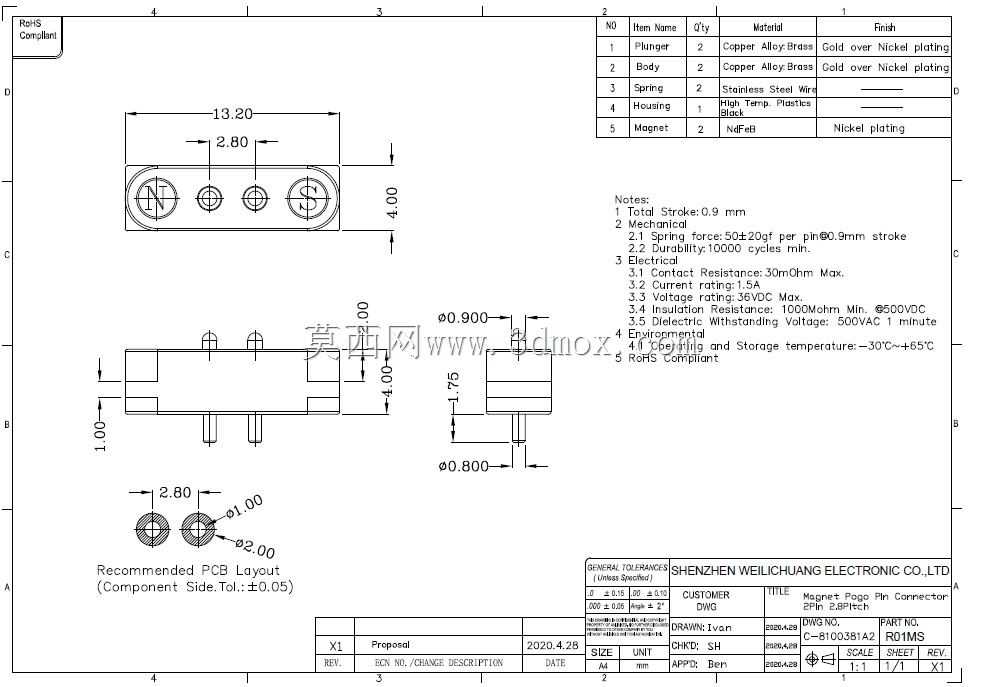

　　设计层面上，这款连接器的针间距设定为2.8mm，这个间距既保证了2针之间的电气间隙满足36V低压的安规要求，不会出现极间爬电、击穿的风险，又尽可能压缩了连接器的整体宽度，适配小型化设备的安装空间需求。连接器两端设计了带安装孔的固定耳，安装孔位可以直接通过M2螺丝固定在设备壳体或者PCB板上，不需要额外设计复杂的固定结构，安装边界清晰，公头与母头的对接面做了平齐处理，吸合后贴合面没有明显缝隙，能一定程度上阻挡日常使用中的灰尘、飞溅水渍进入接触区域，提升接触可靠性。Pogo针的接触端采用圆头设计，母头对应的接触位置采用平面铜垫，接触电阻稳定在毫欧级，长时间通电的温升控制在安全范围内，不会因为接触电阻过大导致局部过热。

　　实际选型应用中，这类连接器尤其适合需要频繁插拔对接的场景，比如需要定期取下充电的便携设备、需要快速更换功能模块的检测装置，传统插拔式连接器的寿命通常在几千次插拔后就会出现接触磨损，而弹簧加载的磁吸Pogo连接器依靠面接触与弹簧补偿，插拔寿命可以达到万次级，且磁吸对接的操作手感更顺滑，没有硬插拔的阻滞感。建模过程中需要重点关注弹簧的压缩行程设计，通常预留0.5mm的压缩量即可保证接触压力足够，同时不会因为压缩量过大导致弹簧长期处于极限压缩状态出现弹力衰减；磁体的嵌入槽需要做公差配合设计，保证磁体安装后不会出现松动脱落，极性标识的位置要与内部接线的极性一一对应，避免装配时出现极性反向的问题；固定耳的安装孔位要与设备壳体的安装柱位置匹配，安装后连接器的对接面要突出壳体表面0.2mm左右，保证磁吸时能完全贴合，不会被壳体边缘顶住导致接触间隙。

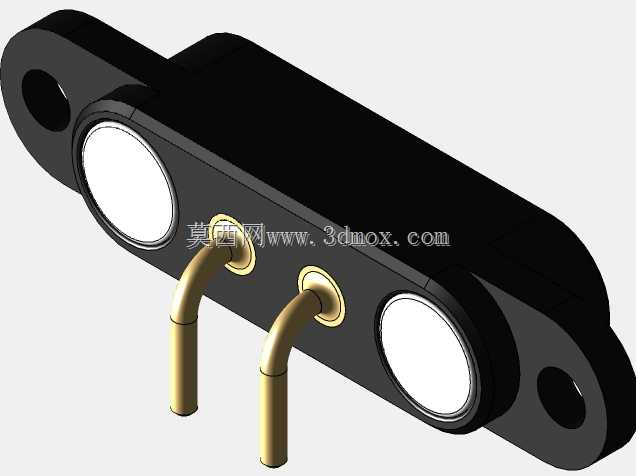

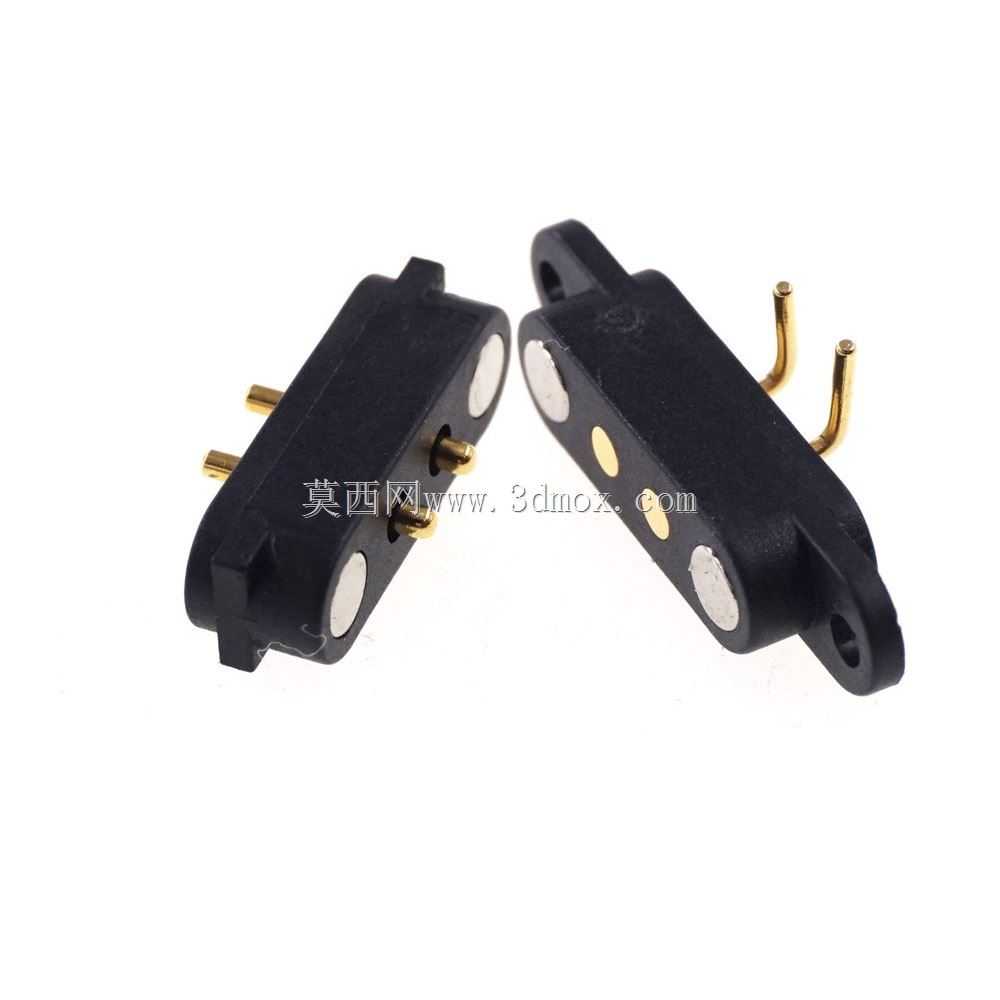

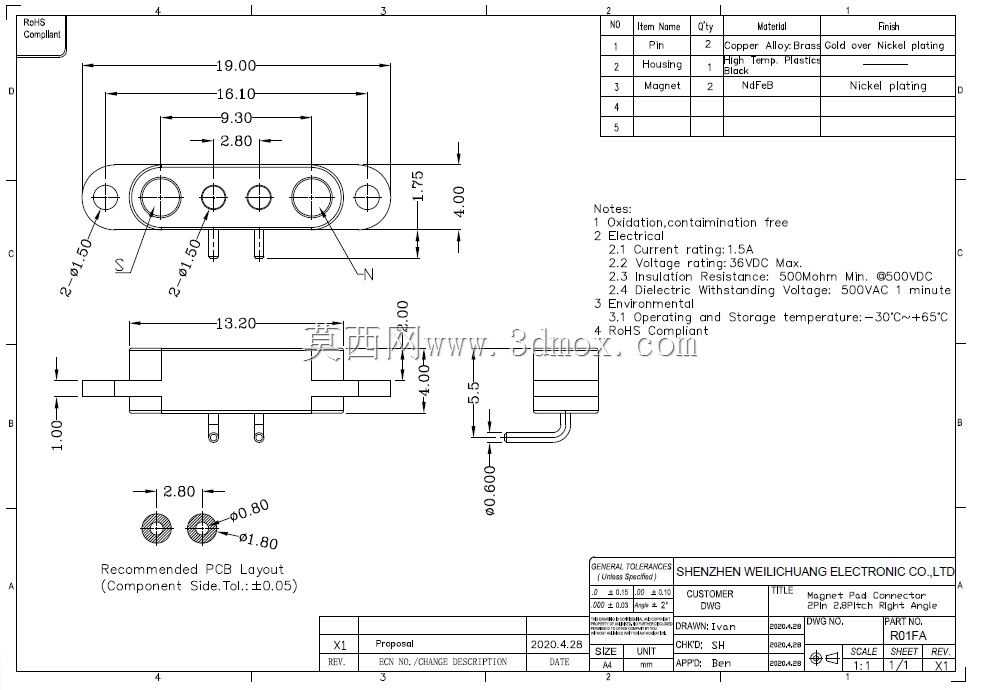

　　从安装尺寸来看，这款连接器整体长度适配小型设备的侧边安装空间，厚度控制在薄型化设计范围内，不会过多占用设备内部的堆叠空间，公头的焊针长度适配常规1.6mm厚度的PCB板，可以直接通过波峰焊或者手工焊接固定在PCB上，不需要额外的接线工序，母头的引出端可以根据应用场景选择焊线或者焊板的形式，适配不同的安装结构。在结构验证阶段，需要重点测试磁吸力的大小，吸力过小会导致设备轻微晃动就出现断开，吸力过大会导致分离时需要过大的拉力，影响使用手感，通常2针的这类连接器磁吸力控制在5N到8N之间最为合适，既能保证连接稳定，又能轻松分离。同时还要测试不同倾斜角度下的对接成功率，保证在15度以内的倾斜角度靠近时，磁体都能自动校正位置完成对接，真正实现盲操作的便利性。
