工业对辊式压块成型辊压机设备

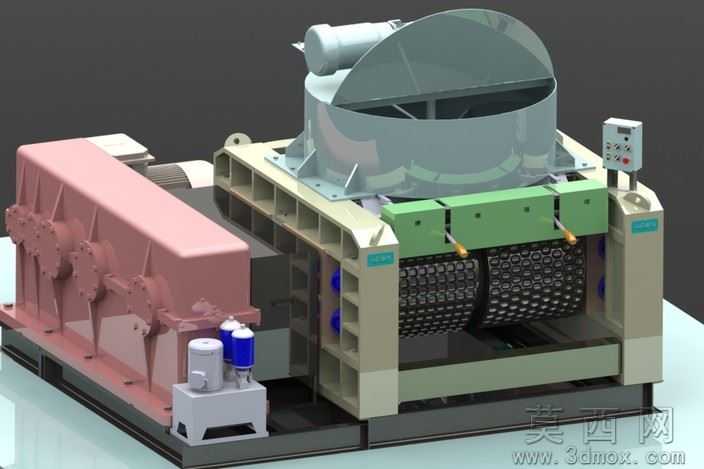

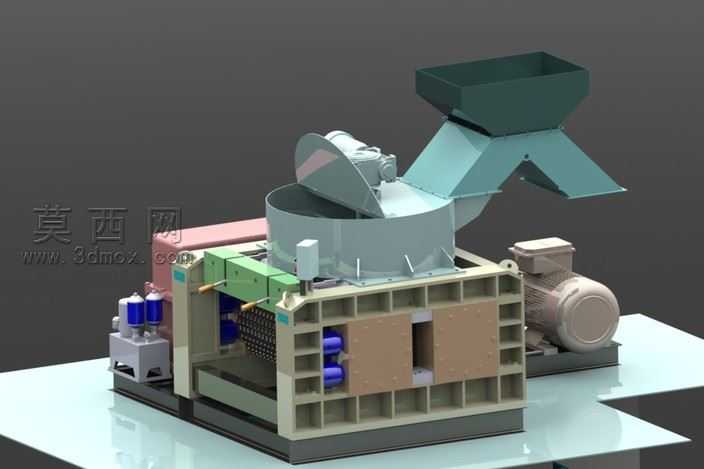

本辊压机三维模型采用参数化建模方式完成整体结构搭建，建模过程中严格遵循工业设备实际生产的尺寸比例规范，对各功能模块进行了独立建模后完成整体装配，完整还原了辊压机的真实运行结构逻辑。模型主体分为传动单元、压辊作业单元、壳体防护单元、控制单元以及辅助动力单元几个核心部分，传动侧的减速箱体做了细节化的结构刻画，表面的加强筋、安装孔位、连接法兰都按照真实铸造件的形态进行建模，还原了铸造箱体厚重的工业质感。中部的对辊作业区是设备的核心功能区，建模时对辊面的凹模型腔做了阵列化的细节处理，清晰呈现了压块成型的工作面结构，辊轴两侧的轴承座、调节机构也做了完整的结构表达，可直观看到压辊的支撑与间隙调节逻辑。设备顶部的进料斗采用半通透的壳体建模，既还原了进料导料的结构形态，也能通过半透明材质直观看到内部与压辊对接的进料通道。侧边的控制箱做了面板按钮、指示灯、显示屏的细节建模，还原了设备现场操作的控制终端形态；旁侧的小型液压动力单元包含了油箱、油泵、滤油器、油路阀体等细节结构，完整呈现了辊压机的辅助动力供给系统。渲染阶段采用工业产品展示的布光方案，主光源采用侧上方柔光打亮设备主体结构，辅助光源补全暗部细节避免结构死黑，环境光采用低饱和度的冷色调平衡整体色彩，突出金属材质的质感。材质分配上，传动箱体做了喷塑粉色漆面的材质效果，机架部分采用米灰色金属喷漆材质，压辊部分做了淬火处理的深色金属材质，进料斗采用半透明磨砂工程塑料材质，液压元件采用蓝白配色的工业漆面材质，控制箱采用浅灰色电气柜材质，不同材质的区分让各功能模块的识别度更高，整体渲染效果真实还原了工业辊压机的实物外观。设计过程中充分考虑了设备的装配合理性，各部件的安装位置、连接关系都符合实际机械设计的装配要求，可作为设备展示、结构教学、方案演示的数字化三维素材使用。
