小型手动自锁压合工装设备结构设计

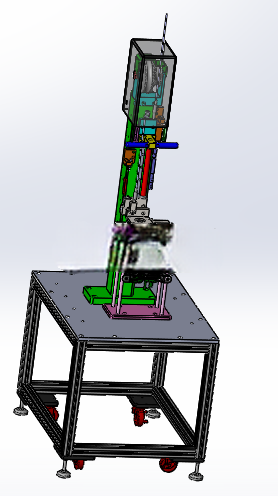

　　这款手动自锁压合设备主要面向小批量零部件压装、精密组件预装的生产场景，常见于电子接插件压合、小型五金件铆接、塑胶壳体与嵌件的装配工位，适配多品种小批量的离散制造产线补位需求，无需外接气源电源即可完成压装作业，对车间配套条件要求极低，适合线边临时工位、维修装配工位、小作坊式生产单元使用。设备整体采用铝型材框架搭建底部支撑台架，台架台面预留了工装夹具安装孔位，底部配置可调脚轮与支撑脚，既可以灵活推移换位，也能在作业时锁止固定，避免压装过程中设备移位影响压装精度，台架内部预留了足够的废料掉落与工具存放空间，不会出现压装碎屑堆积在作业面的问题。

　　上部压装执行单元采用立式排布结构，核心设计围绕机械互锁与自锁逻辑展开，下层机构先完成工件的初压入动作，触发机械锁止结构后会自动锁定当前位置，避免压装过程中工件回弹移位，确保初压行程完全到位后，上部压装机构才会解锁下压行程，完成最终的压合作业，整套动作逻辑完全依靠机械结构实现，无需电气元件参与逻辑控制，从根源上避免了电气故障带来的误动作风险，作业安全性远高于普通手动压机。设计过程中重点考量了手动操作的力臂匹配，压杆操作力控制在普通操作人员单臂可轻松操作的范围内，长时间作业不易产生疲劳，压装行程设置了硬限位结构，避免过压损坏工件，自锁机构的触发行程做了冗余设计，即使工件尺寸存在小幅公差波动，也能可靠触发锁止动作，不会出现锁止失效的问题。

　　设备的安装边界控制在小型工作台可容纳的范围内，整体高度适配站立作业的人机工程要求，操作人员无需弯腰或抬手过高即可完成上下料与压杆操作，压头部位预留了快换接口，可以根据不同工件的压装需求快速更换适配压头，无需拆解整机结构，换型效率能够满足多品种小批量的生产切换需求。整套结构没有复杂的传动部件，日常维护仅需定期在滑动导轨部位加注润滑脂即可，维护成本极低，适合没有专业设备维护人员的小型生产单元使用，压装过程的行程一致性依靠机械限位保证，相比纯手动按压的工装，压装深度的重复精度更高，能够有效降低因压装不到位、压装过深带来的工件不良率。
