棘轮式快挂吊钩锁紧机构结构设计

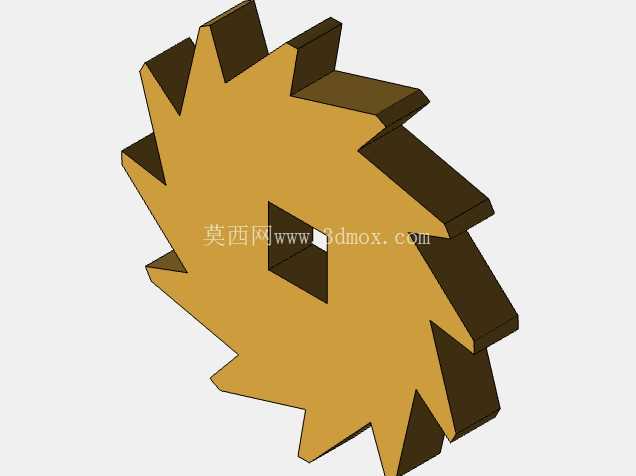

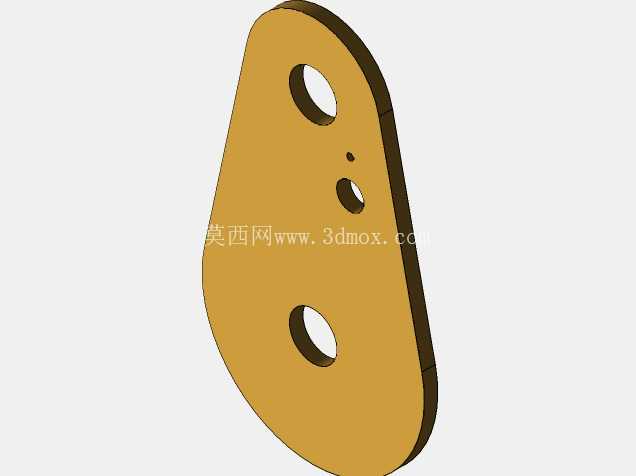

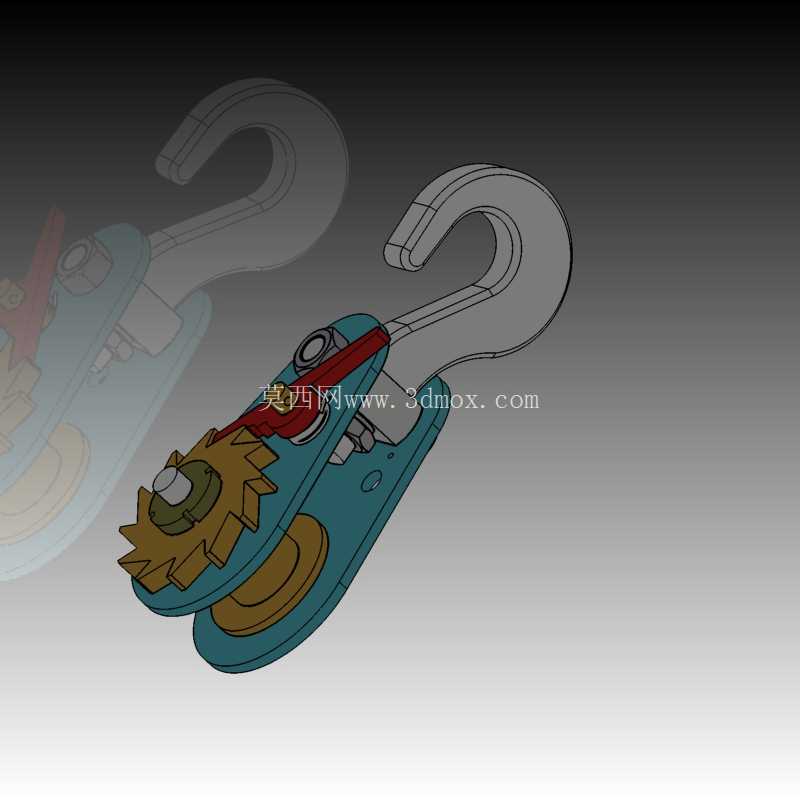

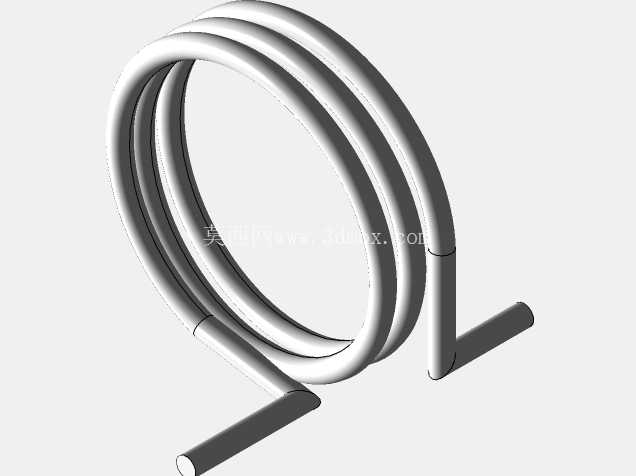

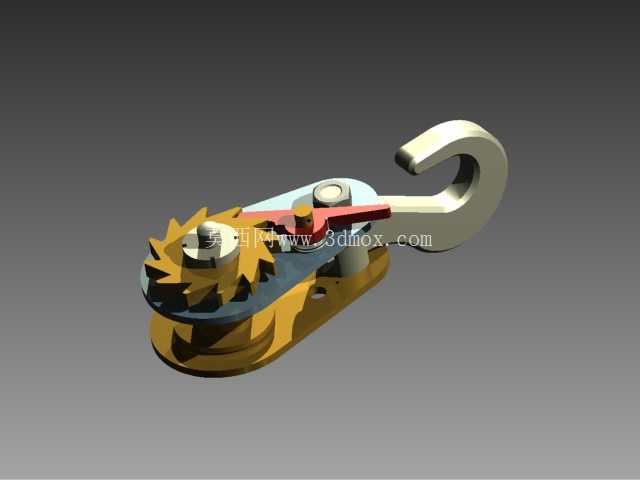

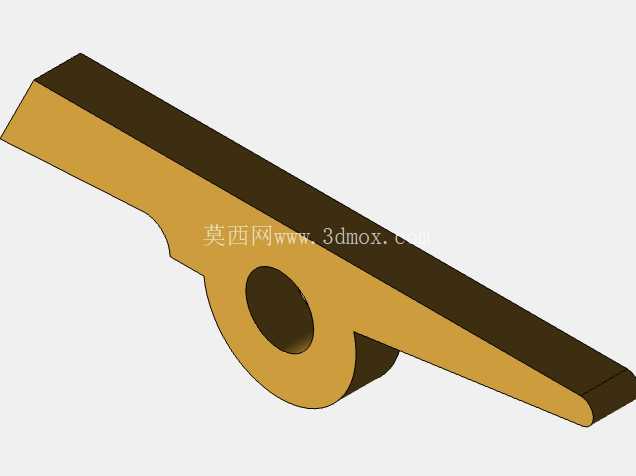

　　该锁紧吊钩结构主要面向高空作业挂载、小型起重临时吊挂、工装夹具快速锁止等应用场景，可在不借助额外工具的前提下完成快速挂接与锁止动作，避免挂载过程中吊物意外脱钩的风险。从结构组成来看，整套机构以冲压成型的安装基板作为承载基体，基板上预留了两处同轴安装孔位，分别用于固定棘轮组件与吊钩转轴，基板边缘做了圆角过渡处理，避免装配及使用过程中划伤操作人员，同时降低应力集中带来的结构断裂风险。核心的棘轮止退结构采用渐开线齿形设计，棘爪通过销轴固定在粉色冲压摆臂上，摆臂与解锁拨片为一体化成型结构，常态下棘爪在扭簧的预紧力作用下卡入棘轮齿槽，限制吊钩的张开方向转动，仅允许吊钩向闭合挂接方向转动，挂接完成后自动锁止，无需额外手动锁定操作。

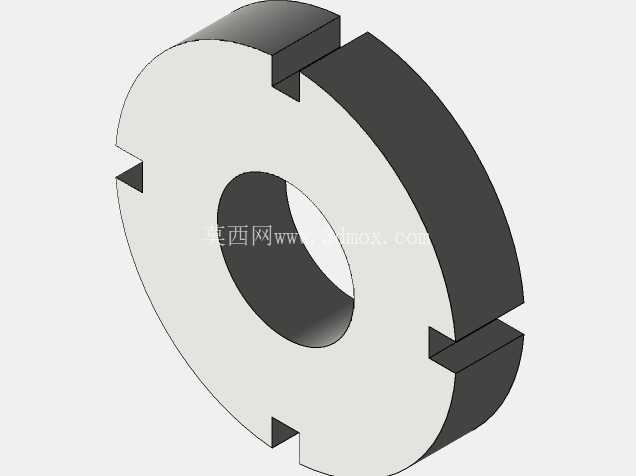

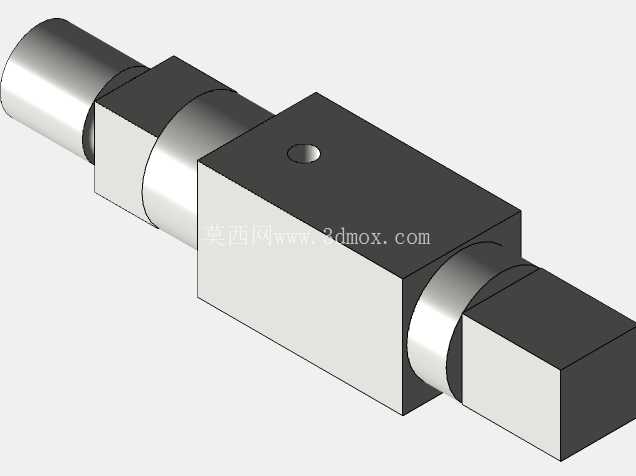

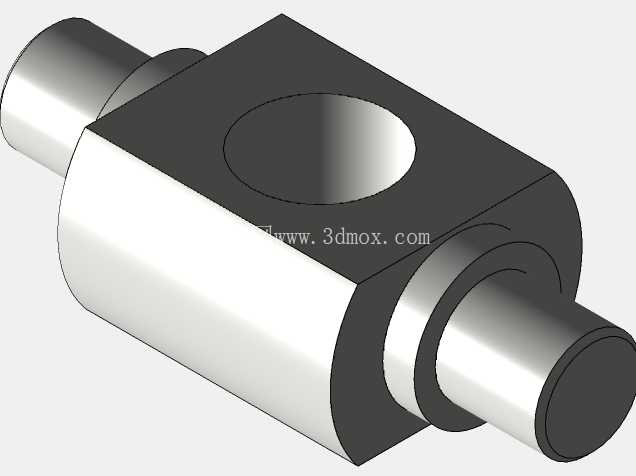

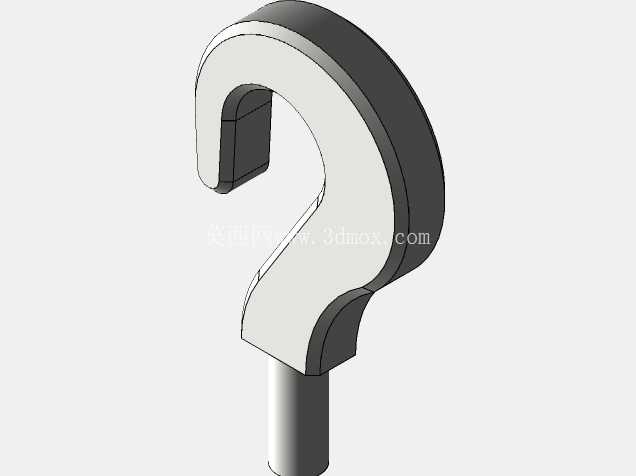

　　吊钩本体采用高强度合金钢锻造后铣削成型，钩头部位做了加厚处理，挂载接触面设计有15度的导向斜角，方便挂接时吊环、绳索等挂载件顺利滑入钩体内部，钩尾与棘轮组件通过方榫连接同步转动，确保吊钩转动角度与棘轮锁止位置完全对应。整套机构的安装边界可适配厚度3-5mm的安装面板，基板上的固定孔位采用长圆孔设计，允许安装时存在±1mm的位置偏差，降低装配对位难度。设计过程中优先考虑了操作便捷性，解锁时仅需向上拨动摆臂尾部的拨片，即可带动棘爪脱离棘轮齿槽，此时吊钩可自由转动完成摘钩动作，拨片的操作力控制在15N以内，单指即可完成操作，适合高空作业时单手操作的使用需求。

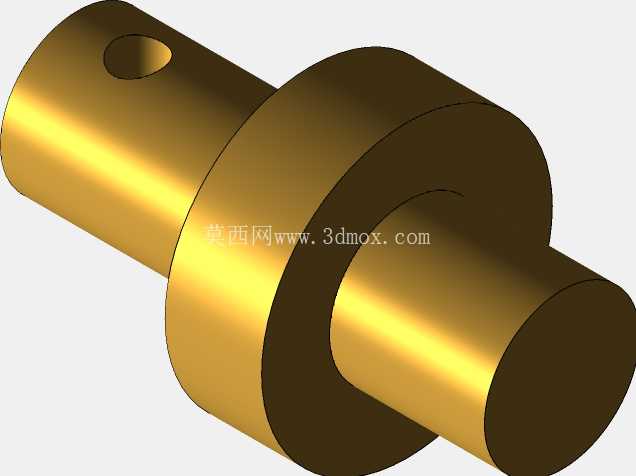

　　结构传动路径做了最短化设计，棘爪与棘轮的啮合重叠量控制在1.2mm，既保证足够的锁止强度，又避免啮合量过大导致解锁卡滞，所有转动销轴部位均设计有自润滑衬套安装位，可在长期无维护的状态下保持转动顺畅，适配户外、车间等多粉尘的使用环境。从承载性能来看，该结构在额定挂载载荷下，棘轮齿根的弯曲安全系数达到3.2以上，吊钩本体的拉伸安全系数达到4.5，可满足常规小型吊挂场景的载荷要求，同时整体结构紧凑，整体厚度控制在18mm以内，不会占用过多安装空间，可集成到安全带挂点、小型起重吊具、工装快锁机构等多种设备上作为功能部件使用。
