六针式小型拨动控制开关结构设计

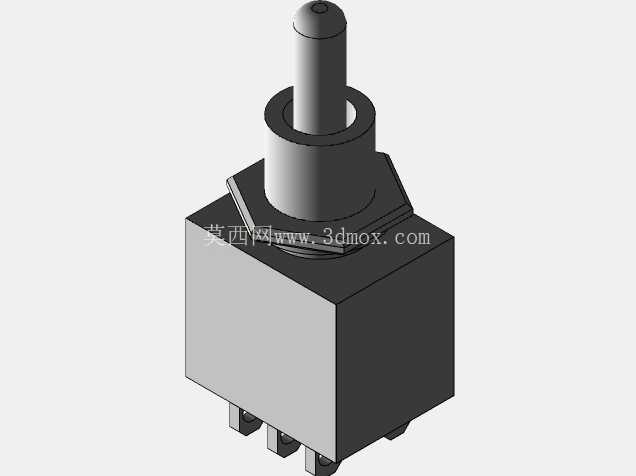

　　这款六针拨动开关主要面向低压控制回路的通断切换场景，常见于小型工控设备、手持检测仪器、民用小家电的操作面板部位，承担回路档位切换、电源通断控制的核心功能，相比同规格的轻触按键，拨动式结构具备明确的档位手感，操作人员可通过拨杆的位置直观判断当前开关状态，避免误操作风险。从结构设计层面来看，开关整体采用方型基座搭配圆柱形拨杆的布局，基座底部预留六根插装式引脚，适配常规PCB板的波峰焊工艺，引脚间距符合通用接插件的排布规范，可直接替换同封装规格的同类开关，无需重新调整电路板的焊盘设计。

　　拨杆根部设计有六角形定位台阶，安装时可通过配套的螺母将开关主体固定在设备面板上，台阶与面板之间可加装防水密封圈，满足IP65级别的面板防护需求，适配存在少量飞沫、粉尘的工业现场使用环境。开关内部的接触组件采用弹性铜片搭配银合金触点的结构，拨杆转动时通过内部的凸轮结构推动动触片与对应静触点接触，实现两路独立回路的同步通断，六针引脚分别对应两路回路的进线、出线与公共端，可同时控制两条独立的低压信号回路或小功率供电回路，额定负载下的接触电阻低于20毫欧，可有效降低回路导通时的压降损耗。

　　在安装边界设计上，开关主体的方形基座边长控制在10毫米以内，拨杆突出面板的长度可根据安装需求调整，整体占用的面板安装空间极小，适合在高密度排布的操作面板上使用，基座底部的引脚伸出长度适配2毫米厚度的PCB板安装，焊接后引脚不会突出电路板背面，避免与设备内部的其他结构件发生干涉。设计过程中重点优化了拨杆的操作手感，拨动行程控制在30度左右，档位切换时的反馈力度适中，既不会因为力度过小导致受震动误切换，也不会因为力度过大提升操作人员的操作强度，同时拨杆的转动部位设置了耐磨衬套，长期反复拨动后不会出现松旷问题，机械寿命可达万次以上的操作频次，满足常规工业设备的全生命周期使用需求。开关的外壳部分采用阻燃PBT材质注塑成型，具备良好的绝缘性能与耐温性能，可承受焊接时的高温冲击，不会出现壳体变形、绝缘失效的问题，适配常规的电子组装生产工艺。
