卧式斯特林动力装置结构设计

　　这款卧式斯特林动力装置的三维结构，在教学演示、小型动力实验场景中有着很高的实用价值，区别于立式布置的同类型结构，卧式布局能够大幅降低整机重心，在桌面级实验台安装时不需要额外做过高的配重固定，适配常规厚度的实验台面板安装需求。从实际用途来看，该结构可直接用于热力学原理演示，帮助学习者直观理解外燃式热机的循环过程，也可作为小型低温差动力输出单元，适配低负载的微型传动实验场景。

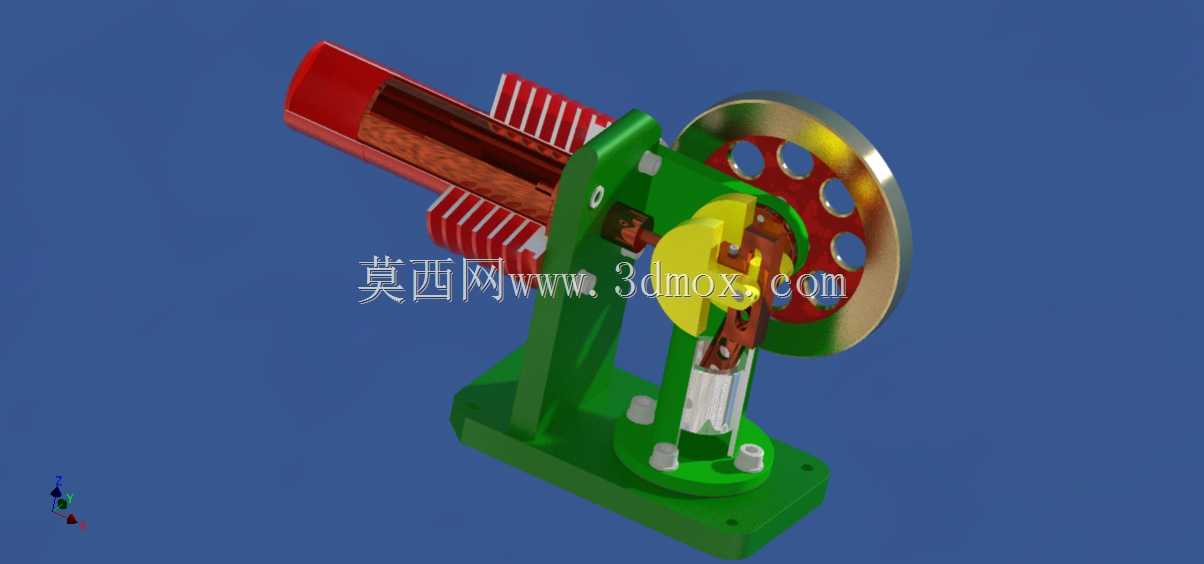

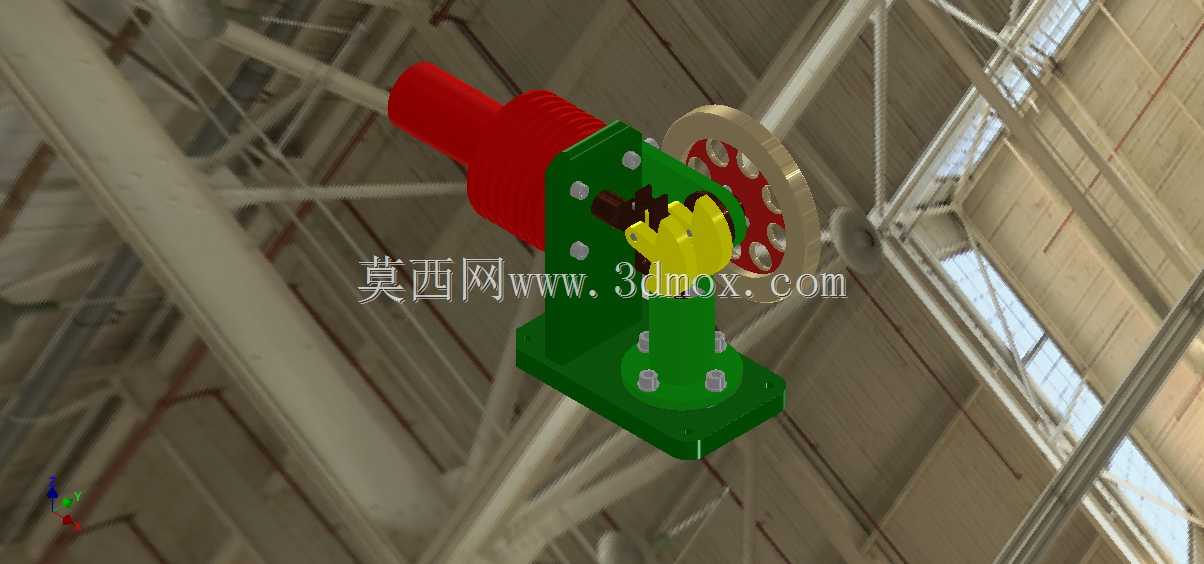

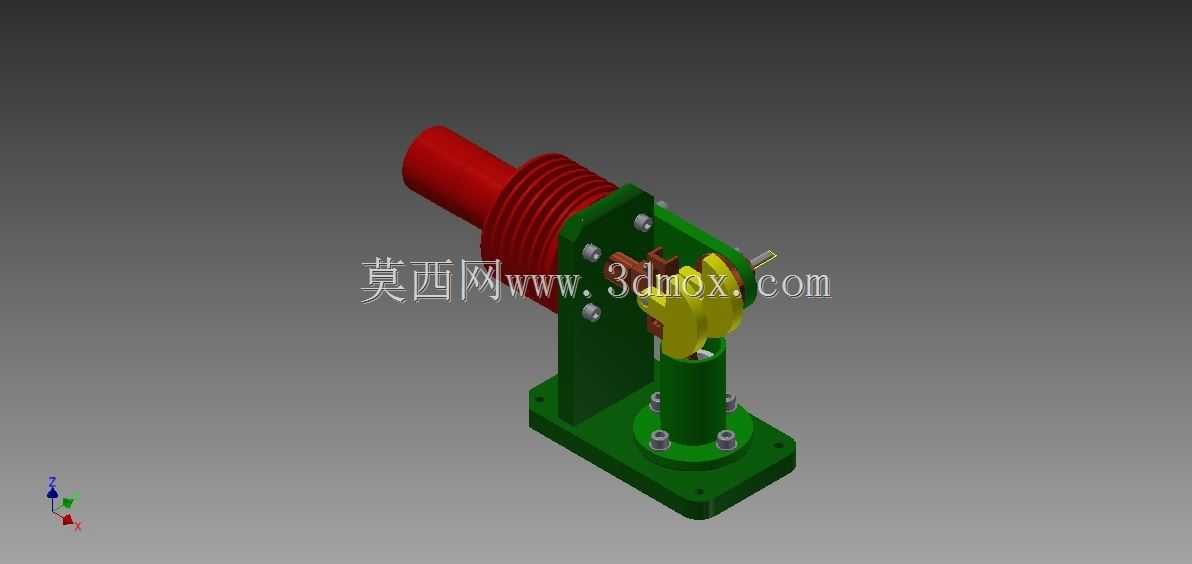

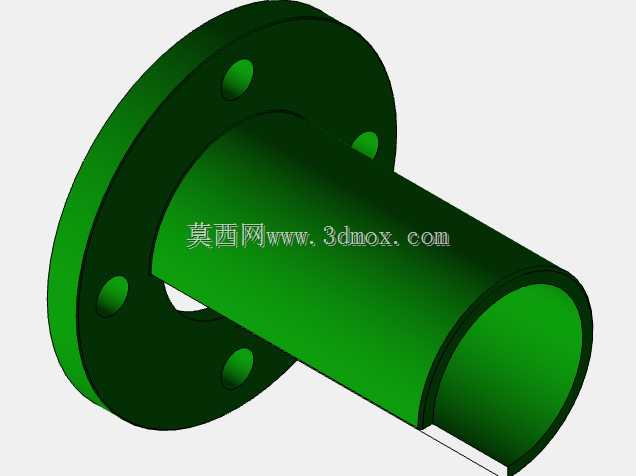

　　从功能特性上拆解，整套结构分为动力缸、传动飞轮、支撑基座、换热连接段几个核心部分，红色的换热段直接对接热源输入位置，绿色的立式支撑座承担了动力缸与传动机构的定位载荷，黄色的曲柄联动结构将活塞的往复直线运动转化为飞轮的旋转运动，带镂空减重的飞轮能够储存转动惯量，保证整套机构运转的连续性，避免活塞过止点时出现卡滞。设计过程中优先考虑了运动干涉的规避，曲柄的回转半径与活塞行程做了严格的匹配计算，支撑座上的紧固螺栓位置全部预留了足够的扳手操作空间，不需要特殊工具即可完成拆装维护。

　　外形尺寸方面，整套结构沿水平方向布置，动力输出端的轴向长度控制在紧凑范围内，安装基座的四个固定孔位采用对称分布设计，孔距适配通用的小型实验台安装孔位标准，基座底面做了平面度公差预留，安装时不需要额外加工调整垫即可保证水平度，垂直方向的高度控制在低位，飞轮的回转半径不会超出基座的垂直投影范围，避免运转时出现剐蹭周边设备的问题。设计思路上没有采用复杂的集成化结构，所有零部件都做了拆分建模，每个配合面的公差都按照常规机加工精度设定，不管是做3D打印试制还是小型金属件切削加工，都不需要额外调整结构参数，换热段与动力缸的连接位置采用了直连式结构，减少了中间密封环节的漏气风险，支撑座与基座之间采用螺栓紧固，方便后期调整动力缸的水平角度，适配不同的热源对接需求。

　　在实际安装边界上，整套结构的水平安装预留空间只需要比整机轮廓多出10%的操作余量即可，不需要预留过大的检修空间，因为所有易拆装的紧固件都布置在结构外侧，日常维护时不需要挪动整机位置即可完成紧固、润滑操作。飞轮的侧面预留了动力输出接口，可以直接连接小型皮带轮或者齿轮组，对外输出旋转动力，适配不同的实验负载需求。结构中所有的运动副都做了耐磨衬套的预留设计，长期运转时只需要更换衬套即可维护精度，不需要更换整体结构件，大幅降低了实验场景下的使用成本。动力缸的内壁做了粗糙度的设计要求，保证活塞往复运动时的密封性能，减少工质泄漏带来的效率损失，换热段的外壁做了散热肋片的结构优化，能够在热源输入时保证合理的温度梯度，提升热循环效率。
