自行车传动用滚子链条结构三维数模

　　这款链条结构主要面向人力代步自行车的传动系统设计，是连接脚踏曲柄链轮与后轮飞轮的核心动力传递部件，日常骑行过程中，骑行者施加在脚踏上的扭矩通过曲柄带动前链轮转动，链轮齿与链节的销轴、套筒结构啮合，将旋转动力逐节传递至后轮飞轮，最终驱动车辆向前行进，除常规民用自行车外，同结构的链节单元经过尺寸参数调整后，也可适配轻型电动自行车、小型输送线的低负载传动场景，适配0到800转每分钟的中低速传动工况，可稳定传递不超过1.2千瓦的输入功率。

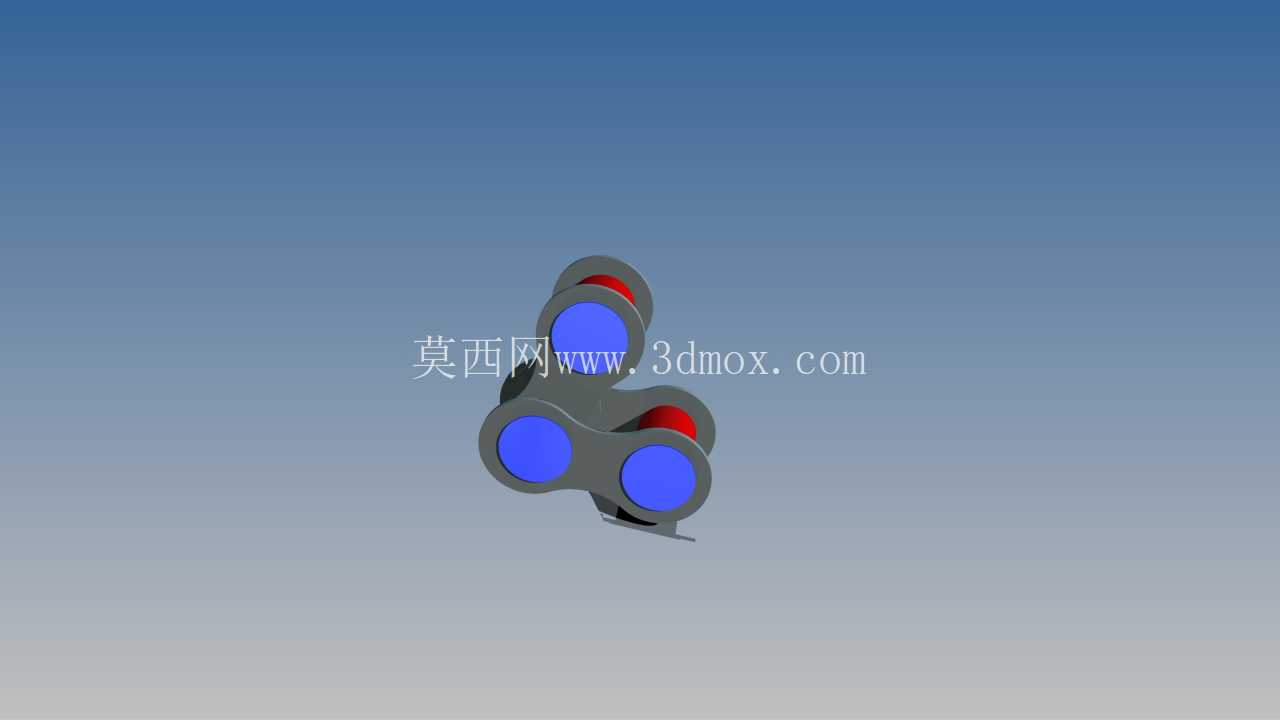

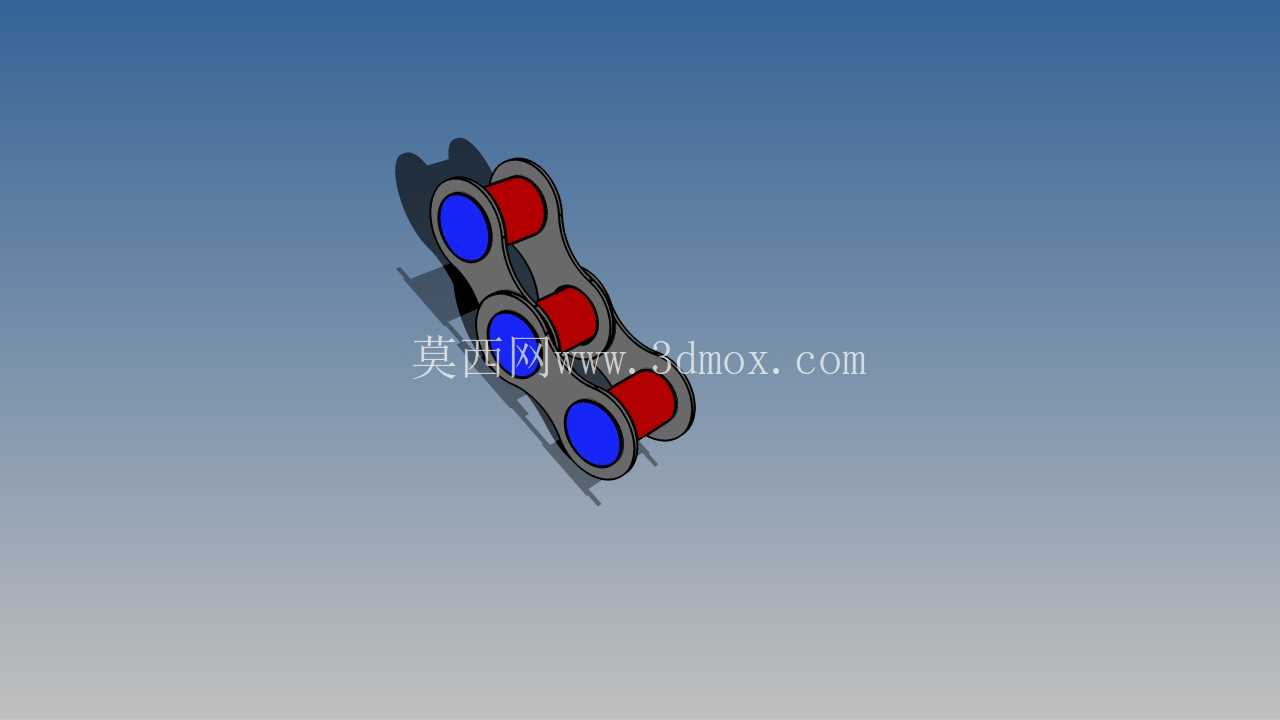

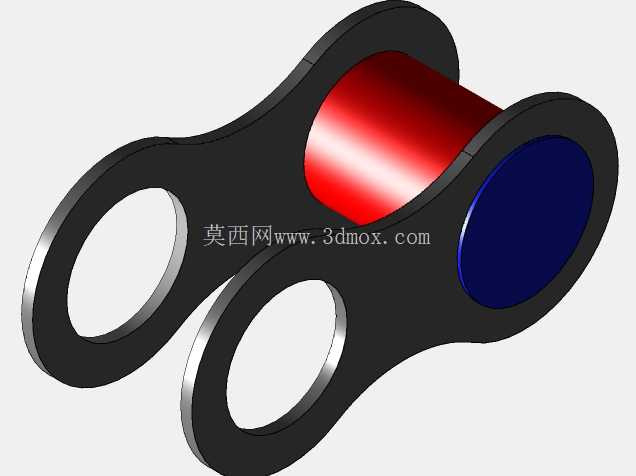

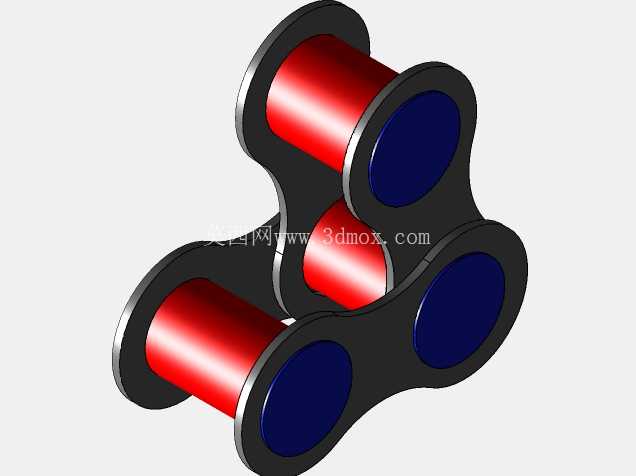

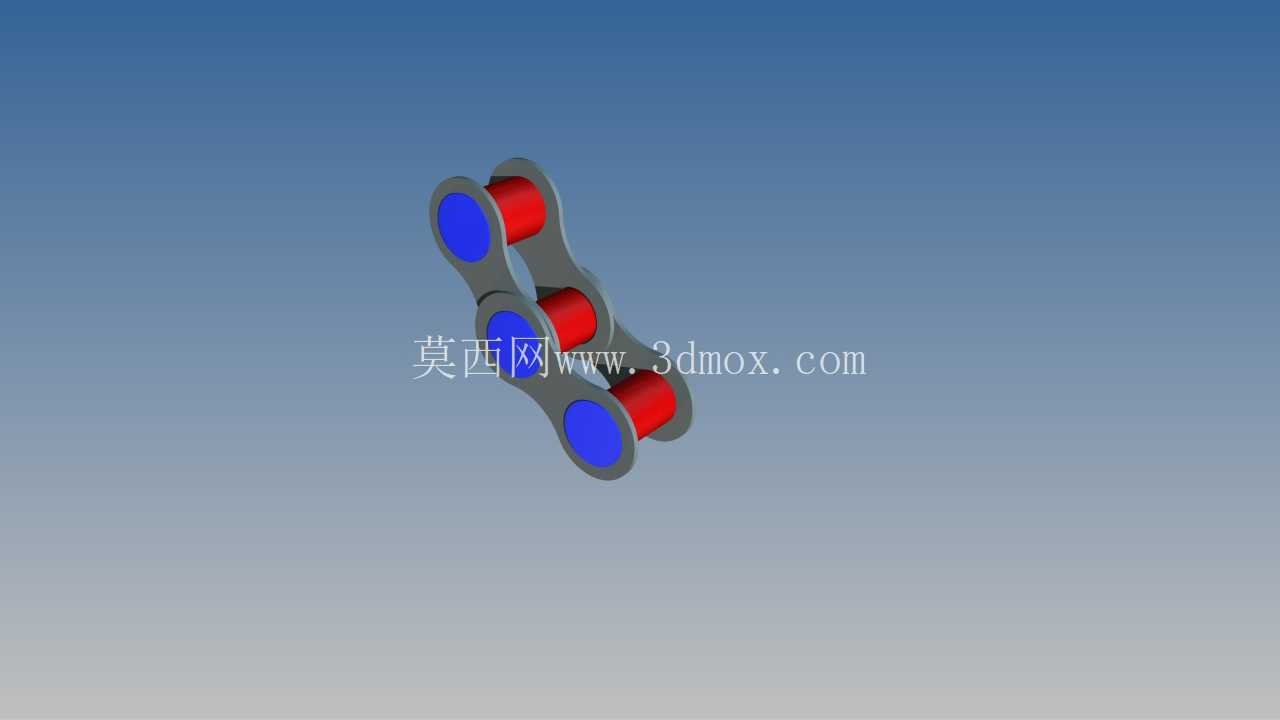

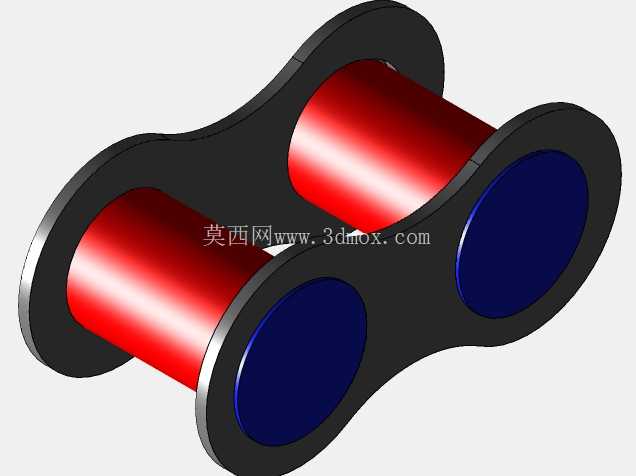

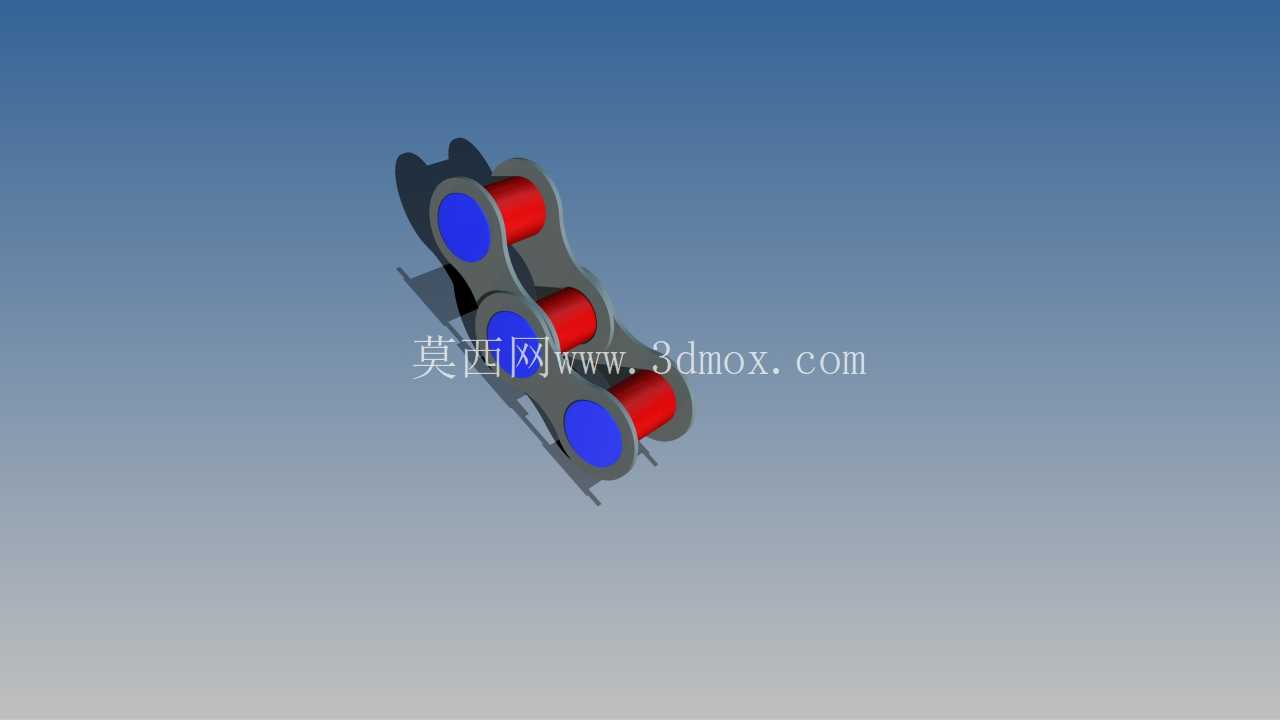

　　从结构设计逻辑来看，该模型还原了标准单排滚子链的双节距单元结构，单个链节单元由外链板、内链板、销轴、套筒、滚子五个核心零件组成，外链板与销轴采用过盈压装配合形成固定外链节，内链板与套筒同样采用过盈配合形成内链节，套筒与销轴之间保留合理间隙形成转动副，可在链节绕入、绕出链轮时实现灵活弯折，滚子空套在套筒外侧，与链轮齿啮合时可发生相对转动，大幅降低啮合过程中的摩擦磨损，延长链条整体使用寿命。设计过程中针对链板的受力特征做了结构优化，链板两端采用圆弧过渡的8字形轮廓，在保证销轴安装孔位周边抗拉强度的前提下，尽可能去除非受力区域的多余材料，降低链节自身重量，同时减少链节运转过程中的转动惯量，让传动过程更顺畅。

　　外链板外侧做了蓝色的耐磨涂层示意，对应实际生产中采用的表面氧化或喷塑处理工艺，可提升链板的防锈能力，适配户外骑行遇到的潮湿、多尘使用环境；销轴端部做了铆接封边结构，避免链条运转过程中销轴从链板孔位脱出，提升结构可靠性。从安装边界来看，该链节单元的节距尺寸匹配常规民用自行车的12.7毫米标准链条节距，组装成整链后可适配齿数在32到48齿区间的常规自行车链轮，安装时需保证相邻链节铰接转动灵活，无卡滞、松旷问题，整链张紧度需控制在合理区间，下垂量保持在10到15毫米范围内，避免张紧过紧增大传动阻力、加速零件磨损，或是张紧过松出现跳齿、脱链问题。

　　模型完整还原了各零件的装配关系，可用于自行车传动系统的结构教学、装配干涉校验，也可作为非标传动机构设计时的链节选型参考，帮助设计人员快速核对链节与链轮的啮合间隙，确认传动路径的布置合理性。
