减压阀配套金属操作手轮结构设计

　　这款手轮是减压阀配套的手动操作部件，主要应用在工业管路系统的减压阀、截止阀、闸阀等需要手动调节开度的阀类设备上，在化工、给排水、暖通、油气输送等涉及流体压力调控的场景中，是操作人员直接接触的操作执行端，承担着传递操作扭矩、实现阀杆升降旋转、精准调控管路压力与流量的核心作用。

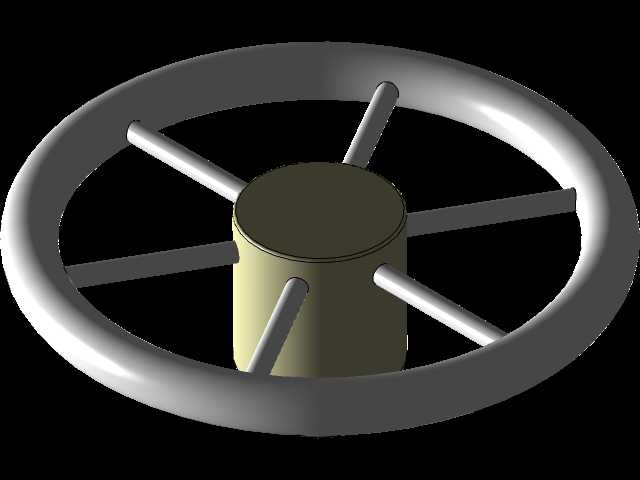

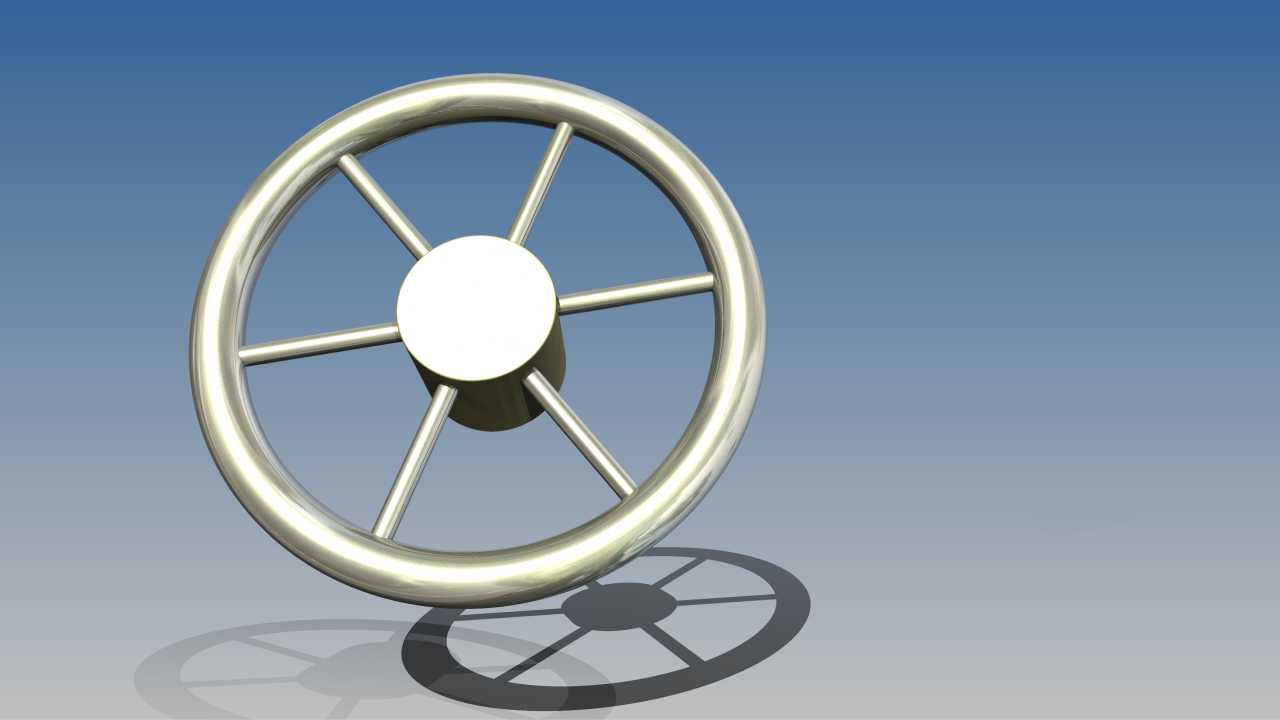

　　从结构设计来看，整体采用轮缘加六根径向辐条的对称布局，中心设置带安装孔的轮毂，这种结构是经过长期工程验证的经典手轮构型：轮缘做了圆弧过渡的加厚处理，握持时不会硌手，同时能保证操作人员施加周向力的时候有足够的受力接触面，即使戴劳保手套操作也能稳定发力，不会出现打滑脱手的情况；六根等角度分布的辐条在保证整体结构刚度的前提下，尽可能减少了材料用量，降低了手轮自身的转动惯量，操作时不会因为惯量过大导致调节过位，同时辐条与轮缘、轮毂的连接位置都做了圆角过渡，避免应力集中，在频繁承受操作扭矩的时候不会出现辐条根部断裂的问题。

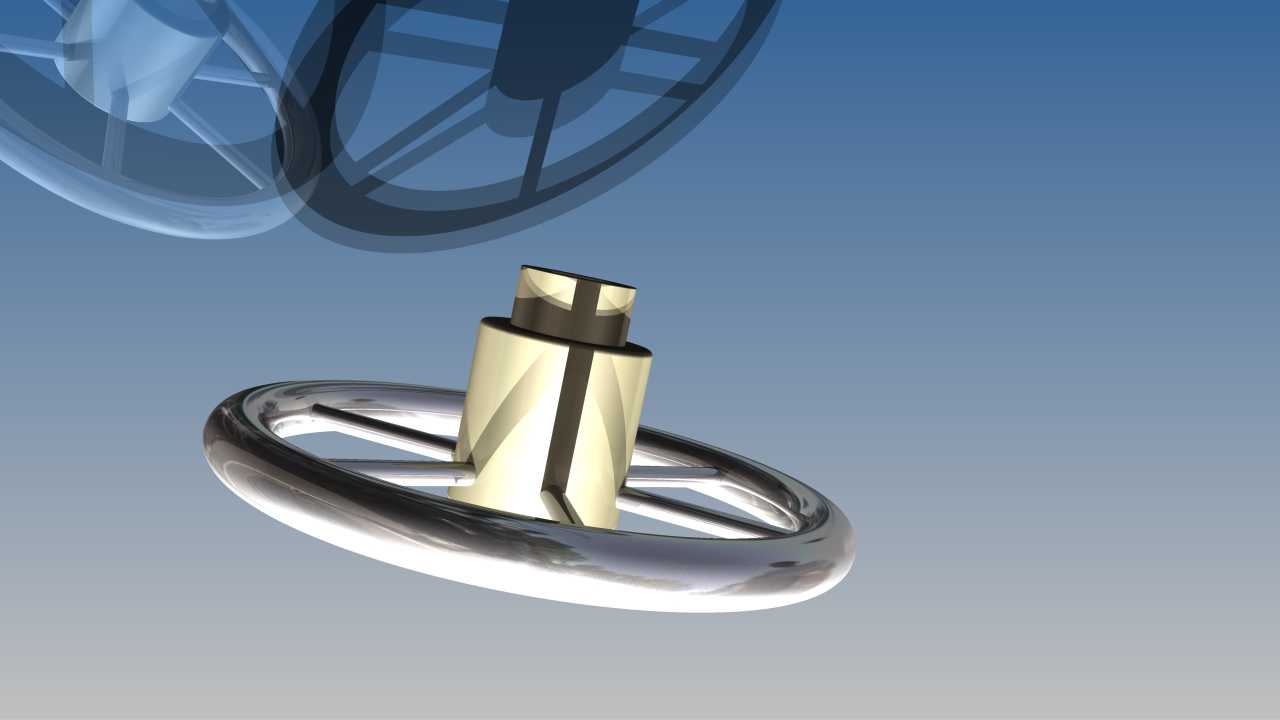

　　中心轮毂的内孔尺寸是和减压阀的阀杆端直接匹配的，设计时严格对应阀杆的方头或者键槽尺寸，保证扭矩传递无间隙，不会出现手轮转了阀杆没动的空程问题；轮毂的轴向高度做了合理控制，既保证和阀杆的配合长度足够，不会因为配合面太短导致受力偏载磨损阀杆，也不会突出过多占用阀组上方的安装操作空间。手轮整体采用金属材质，表面做了抛光防锈处理，能够适应车间、户外管路等多种复杂工况，不会因为潮湿、少量腐蚀介质就出现锈蚀卡滞的问题。

　　在安装边界上，手轮的外径尺寸是结合减压阀的操作扭矩需求设计的，根据杠杆原理，更大的轮径能让操作人员用更小的力输出足够的扭矩来驱动阀杆，但轮径过大会导致相邻阀组之间的操作空间干涉，这款手轮的外径刚好适配对应通径减压阀的操作力需求，安装后手轮最外侧和相邻管路、设备的安全操作距离符合管路安装规范，操作人员站在阀组正面就能完成全行程的调节操作，不需要侧身或者探身，操作姿态符合人机工程要求。另外手轮的投影轮廓没有尖锐棱角，即使在狭窄的管廊空间里操作，也不会刮蹭到操作人员的衣物或者皮肤，日常巡检的时候也不会因为误碰造成磕碰伤害。

　　从实际使用的角度出发，这种辐条式手轮相比实心圆盘手轮重量更轻，拆装维护的时候更方便，而且辐条之间的空隙也方便在需要的时候加装杆式加力杆，当阀门因为长期未操作出现填料压盖过紧、阀杆轻微锈蚀的情况时，可以通过加力杆临时增大操作扭矩，不需要额外拆卸手轮就能完成应急操作，适配现场运维的实际需求。
