减压阀配套执行器安装固定金属支架

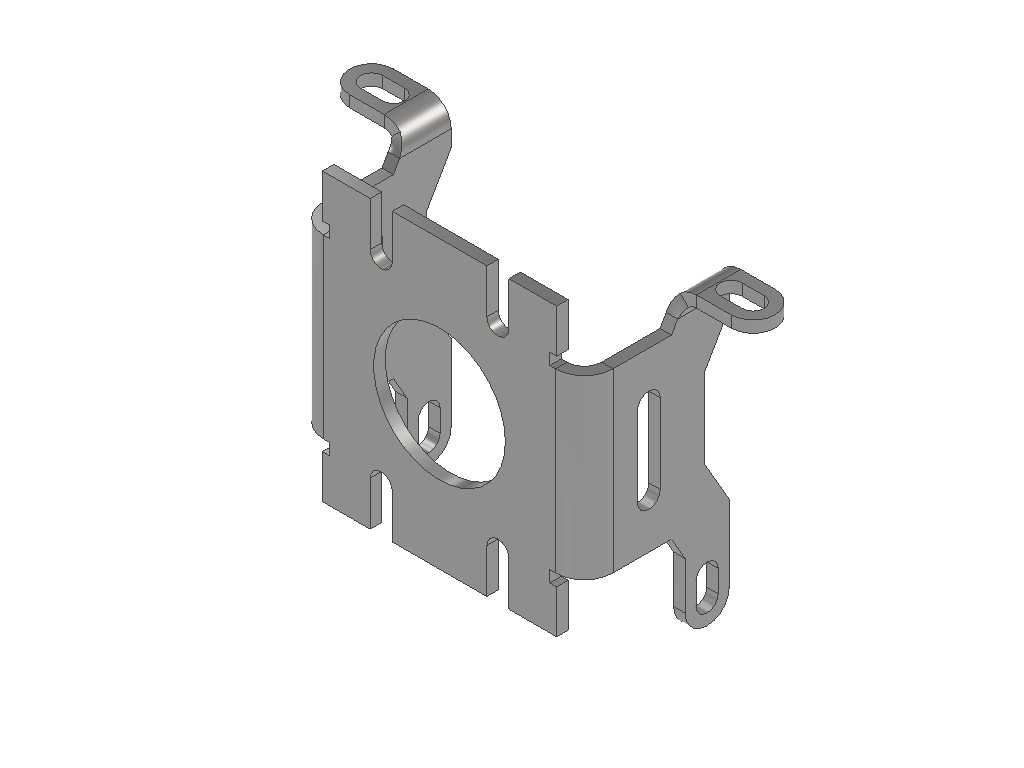

　　这类支架是减压阀组配套执行器的核心安装承载构件，主要应用在工业流体管路的调压控制单元中，不管是化工制程的流体输送管线、市政供水的调压站点，还是暖通空调的水系统管控段，只要用到带外置执行器的减压阀，都需要这类支架完成执行器与阀体的刚性连接，避免执行器运行过程中出现移位、振动偏移，保证阀杆驱动的同轴度精度。从结构设计来看，支架主体采用钣金折弯一体成型的思路，中间预留的大尺寸圆孔是为了避让减压阀的阀杆穿出位置，保证执行器输出轴可以直接和阀杆对接，不会出现运动干涉；两侧延伸出的带孔安装耳，分别对应执行器底部的安装孔位和阀体上部的连接点位，耳片上的长圆孔设计是为了补偿加工与装配过程中的尺寸公差，现场安装时可以小范围调整执行器的对接位置，降低对零件加工精度的严苛要求，减少装配返工概率。

　　支架本体上开设的多道槽型结构，一方面是为了减轻整体重量，降低阀体上部的承载负荷，另一方面也可以在执行器运行产生振动时，通过结构的微形变吸收部分振动能量，避免长期振动导致连接螺栓松动，同时槽位也能给安装扳手留出操作空间，方便现场拧紧固定螺栓，不需要额外定制特殊工装。从安装边界来看，支架的整体轮廓尺寸适配常规通径减压阀的上部安装空间，不会和阀体上的压力表接口、旁通管路接口产生位置冲突，四个方向的定位缺口可以和阀体上的定位凸台快速卡合，装配时不需要反复调整对位，能有效提升现场组装的效率。

　　结构设计上充分考虑了实际工况的受力情况，支架的折弯边都做了加强翻边处理，即使执行器在最大输出扭矩下运行，支架也不会出现形变翘曲，保证执行器的驱动力可以完整传递到阀杆上，避免因为支架形变导致的阀位控制偏差，保障减压阀的调压精度稳定。这类支架的结构没有多余的冗余设计，所有的开孔、折弯、延伸结构都对应实际装配与使用的需求，没有为了外观增加不必要的造型，完全服务于功能实现，对于做阀组配套结构设计的工程师来说，这类结构的设计思路可以直接参考，在做同类执行器安装构件时，优先考虑避让运动部件、预留装配调整空间、兼顾受力强度与安装便利性这几个核心要点，就能设计出满足现场使用需求的可靠结构。
