越野砂车管式车架框架结构设计

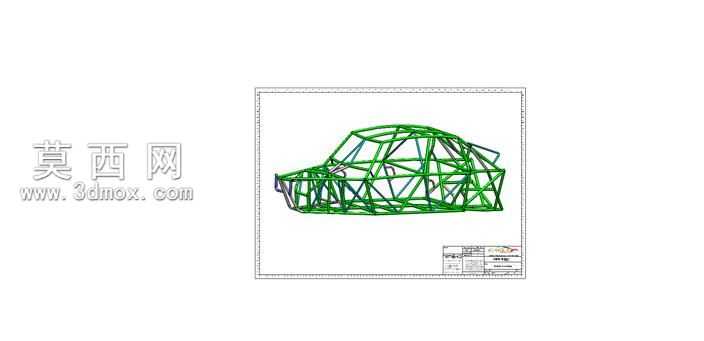

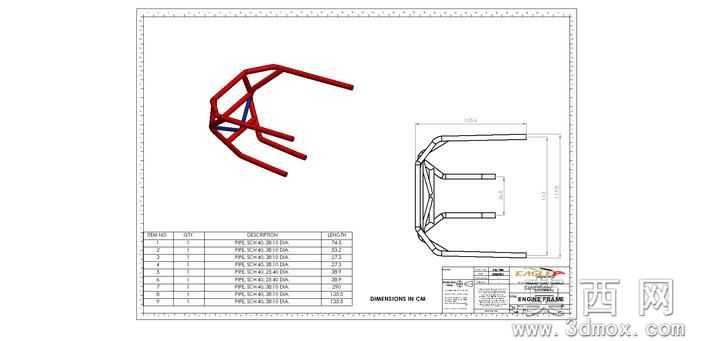

本作品为越野砂车的管式车架框架三维建模成果，建模过程围绕越野砂车的实际使用工况展开，首先依据砂车的整车布局、载荷分布、越野通过性要求确定车架的整体轮廓尺寸，采用空间管桁架结构形式，以圆形管材作为基础受力构件，通过三维建模软件的草图绘制、空间曲线搭建、焊件模块生成等步骤完成整体框架的构建。建模过程中对车架的前部安装区域、中部驾乘承载区域、后部动力总成安装区域分别做了结构优化，前部框架预留了转向机构、前悬架的安装点位，管材弯折角度经过反复调整，既保证碰撞时的溃缩吸能空间，又避免应力集中的锐角结构；中部驾乘区域的框架按照人体工程学布局设计，侧边防撞管的弧度与高度兼顾驾乘人员上下车便利性与侧翻防护性能，管材的排布走向同时考虑了后续内饰件、座椅的安装固定位预留；后部框架针对砂车后置动力的布局特点，设计了多层承载结构，能够适配动力总成、油箱、后悬架的安装需求，横向与纵向的支撑管排布充分考虑了越野工况下的扭转受力，通过不同管径管材的搭配实现轻量化与结构强度的平衡。建模完成后对车架整体做了结构受力模拟分析，针对管材衔接的焊缝位置做了加强结构设计，所有衔接节点均采用相贯线切割适配的焊接结构，保证管材连接的贴合度与焊接强度，同时对车架的整体重心位置做了校核，通过调整管材的排布位置将整车重心控制在合理区间，满足砂车在非铺装路面行驶、跳跃、侧倾等工况下的稳定性要求。模型附带的工程图纸标注了每一段管材的长度、弯折角度、管径参数，以及各安装点位的定位尺寸，能够直接用于后续的管材下料、弯折加工与焊接组装，整体结构在保证足够结构强度的前提下尽可能简化了加工工艺，降低了制作难度，适合越野砂车的定制化制作与小批量生产使用。
