CO2熏蒸室配套加药系统结构设计

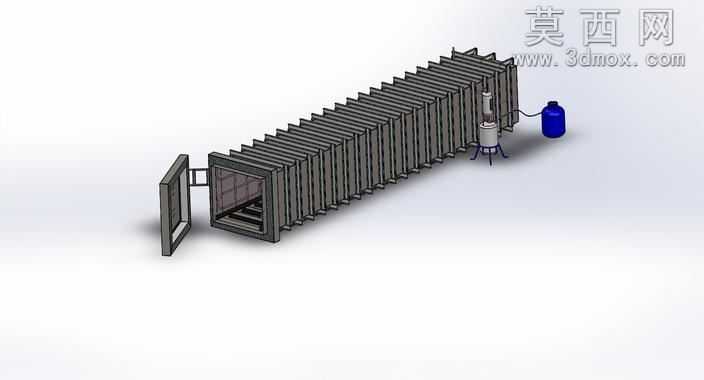

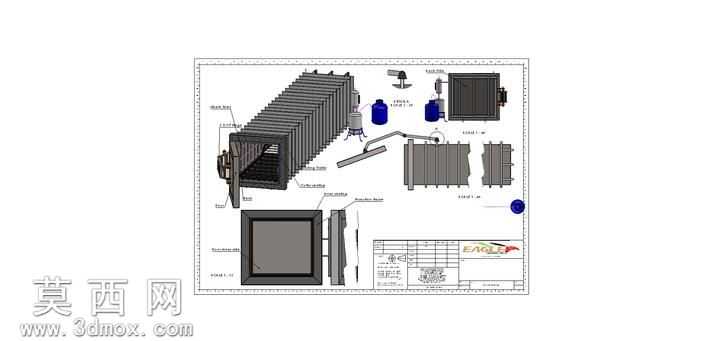

本套三维模型采用SolidWorks完成全参数化建模，整体围绕CO2熏蒸作业的全流程需求展开结构设计，核心包含长条形密闭熏蒸舱室、药剂供给反应装置、储药罐体三大功能模块。建模过程中对熏蒸舱体采用模块化拼接设计，逐段还原波纹式舱壁的加强筋结构，既保证舱体在负压熏蒸工况下的结构强度，也通过参数化约束实现舱体长度的可调整适配；舱门部分还原了铰接开合结构、密封胶条安装位以及锁紧机构的细节，确保密闭性能符合熏蒸作业的防泄漏要求。加药装置部分完整建模了支架支撑结构、反应罐体的进出气接口、液位观测结构、控制阀组布局，管路连接部分按照实际气路走向绘制，还原了从加药装置到储药罐、再到熏蒸舱体的完整通路，所有接口尺寸、安装孔位均按照通用工业标准做参数化匹配，方便后续工程图导出与生产加工。材质渲染阶段，舱体部分赋予哑光金属板材材质，模拟镀锌钢板的表面质感，密封胶条部分赋予黑色橡胶材质，加药罐体与储药罐分别赋予不锈钢磨砂材质与深蓝色工程塑料材质，管路部分区分金属硬管与柔性软管的材质差异，通过光影渲染清晰呈现各部件的装配层级与结构关系。设计思路上充分考虑设备的实用性与可拓展性，舱体的模块化结构可根据不同熏蒸处理量调整拼接段数，加药系统的阀组布局预留了药剂浓度监测、流量调节的安装位置，整体结构无冗余设计，各部件的装配关系清晰，既可以作为消杀设备生产的结构参考，也可用于相关教学场景的结构演示，所有建模特征均保留完整参数，支持后续根据实际工况需求修改尺寸、调整结构布局。
