钣金抱箍式安装固定卡扣结构设计

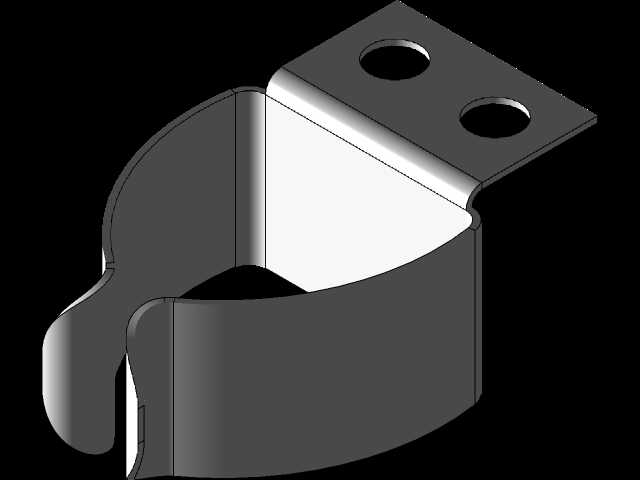

　　这款钣金抱箍式固定卡扣，主要面向建筑施工、小型设备装配场景下的圆柱类构件固定需求，日常作业中常用来箍住管径匹配的管材、杆件，替代传统铁丝捆扎、螺丝环抱的固定方式，安装效率更高，固定后不会出现松脱滑移的问题。从结构设计来看，整体采用单块钣金冲压弯折成型，没有额外的焊接、铆接拼接工序，生产时仅需通过落料、冲孔、折弯三道核心冲压工序即可完成加工，材料利用率高，批量生产成本可控。上部的平直安装边预留了两个同轴安装孔，孔位间距经过匹配常规安装面的螺孔间距设计，安装时可直接通过螺栓穿过孔位将卡扣固定在墙面、设备机架、安装基座上，孔边预留了足够的螺栓头贴合面，不会出现螺栓锁紧时压溃钣金边缘的问题。

　　下部的环抱结构采用开口式C型设计，开口处预留了两个向外翻出的扳动边，安装时无需额外工具，仅需用手或卡簧钳扳动两个扳边即可扩大开口内径，将待固定的圆柱件卡入环抱腔后松开扳边，依靠钣金自身的弹性回弹力即可抱紧构件，环抱内壁没有额外的防滑齿结构，针对表面光滑的金属管材也能提供足够的抱紧摩擦力，避免构件沿轴向窜动。安装边界方面，上部安装边的平面度控制在0.2mm以内，能够完全贴合安装基准面，不会出现安装后卡扣歪斜的问题；环抱部分的内径公差控制在±0.1mm，适配对应外径的管材时，抱紧力处于合理区间，既不会因为抱紧力过大导致管材表面被压出凹痕，也不会因为抱紧力不足导致固定失效。

　　整体折弯处均做了圆角过渡处理，没有尖锐的冲压毛刺，安装操作时不会划伤操作人员手部，同时圆角过渡也避免了钣金折弯处出现应力集中开裂的问题，长期受交变载荷作用下也不会出现断裂失效。这类卡扣在实际应用中，除了建筑场景下的水电管线固定，也可用于小型机械设备内部的线束、气管、油管的排布固定，相比传统的塑料扎带，金属钣金材质的卡扣耐温范围更广，抗老化性能更强，在户外高温、低温环境下都能保持稳定的抱紧性能，不会出现塑料材质脆断、软化失效的问题。

　　设计过程中针对扳动边的长度做了反复优化，长度过短会导致扳动时需要的力过大，操作费力，长度过长则会导致整体结构占用空间过大，容易和周边其他构件发生干涉，最终确定的扳边长度刚好满足手动扳动的施力需求，同时整体外轮廓没有多余的突出结构，安装后整体结构紧凑，占用安装空间小，适合在设备内部狭小空间内使用。
