钻探用多刃组合式钻头三维结构设计

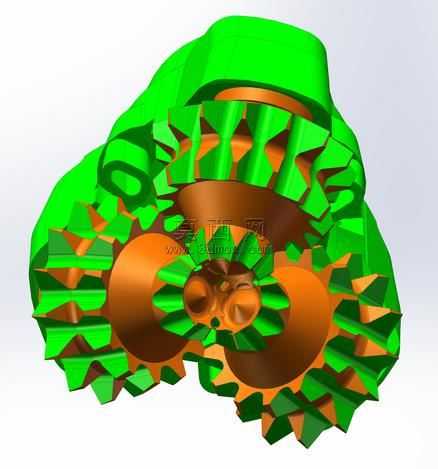

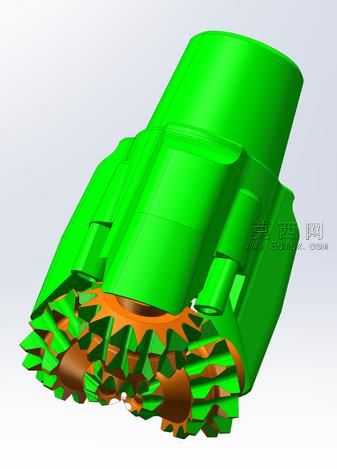

本模型为钻探作业场景使用的组合式破岩钻头，采用三维建模软件完成全参数化结构设计，建模过程中首先对钻头的整体功能需求进行拆解，将整体结构划分为上部连接基体、中部排屑导流结构、下部破岩切削齿组三个核心功能模块。上部连接基体采用圆柱式插接结构设计，外表面预留对称的定位卡槽，建模时通过拉伸、切除特征完成基体轮廓构建，表面做圆角过渡处理避免应力集中，渲染阶段为基体赋予高饱和度绿色工程塑料质感材质，模拟实际产品表面的防腐耐磨涂层效果。中部结构设计为多道倾斜的导流排屑槽，槽道角度经过参数化调整，适配钻探过程中冲洗液的流通路径，能够及时将破碎的岩屑从切削面带出，避免岩屑堆积造成钻头卡滞，该部分结构通过扫掠、阵列特征完成批量构建，保证所有槽道的角度、深度参数完全一致。下部破岩切削齿组采用错落式排布设计，不同规格的切削齿按照破岩受力轨迹分层布置，齿尖朝向与钻探旋转方向匹配，能够在钻进过程中实现分层破岩，降低单次切削的受力负荷，建模时对单个切削齿进行参数化建模后，通过圆周阵列、轴向偏移的方式完成全部齿组的装配，切削齿部分赋予橙棕色硬质合金材质，与绿色基体形成清晰的视觉区分，渲染时调整材质粗糙度参数，模拟硬质合金的金属磨砂质感。整体模型装配完成后进行干涉检查，确认所有结构之间无配合冲突，各功能模块的衔接过渡流畅，结构设计充分考虑了实际钻探作业中的耐磨需求、排屑需求与连接稳定性需求，可用于钻探设备的结构展示、作业原理演示以及相关零部件的加工参考。
