带螺栓锁紧的锯齿面可调管路固定夹

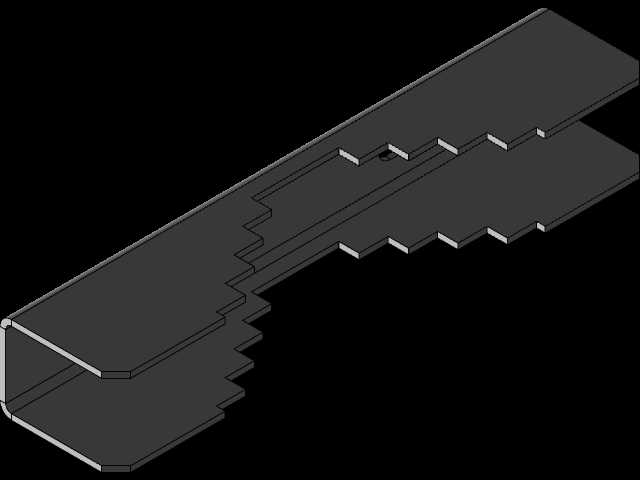

　　这款可调管夹主要面向多规格管路的快速固定场景，在液压站布管、车间压缩空气管路排布、设备内部线缆与流体管路整理、小型实验台管路搭建等场景中都能适配，无需针对单一管径定制专属固定件，能大幅减少现场安装的备件种类。从结构设计来看，夹体采用U型弯折的钣金结构，两个夹持面都冲压出连续的锯齿形凸起，这些锯齿并非装饰结构，当夹持管路时，锯齿能嵌入管路外层的轻微形变区域，即便管路受流体脉冲产生小幅振动，也不会出现夹体滑移、管路窜动的问题，相比光面管夹的抗振性能提升明显。

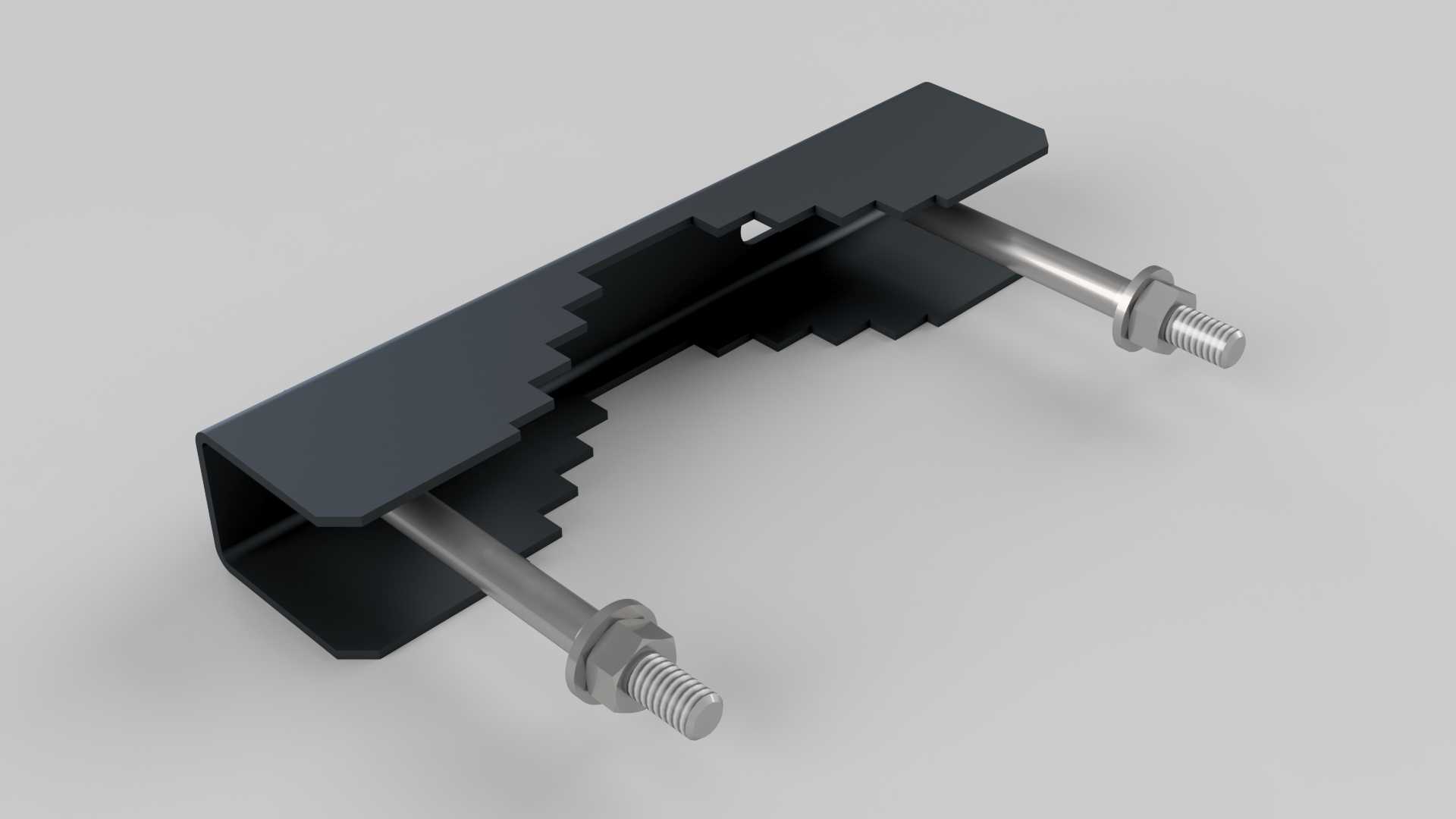

　　锁紧结构采用两根贯穿夹体两侧的全螺纹螺栓，配合六角螺母实现夹紧力调节，螺栓穿入夹体的预留孔位做了翻边强化处理，避免长期受夹紧力作用出现孔位撕裂、钣金变形的问题，夹体两侧的锯齿段做了等距排布，调整夹持范围时可以通过两侧锯齿的啮合位置匹配不同外径的管路，从细口径的气动软管到中等尺寸的硬塑管、薄壁金属管都能稳定夹持。安装边界上，夹体的U型开口宽度可通过螺栓调节范围覆盖常规小中口径管路，夹体整体厚度适配常规设备安装面的预留空间，安装时既可以将夹体底部贴合安装面做固定，也可以通过夹体自身的锁紧力直接跨接在相邻的固定型材上，不需要额外加工安装孔位。

　　设计过程中特意规避了传统管夹适配管径单一的问题，没有采用橡胶衬垫结构，避免长期受油液、温度影响出现衬垫老化失效的问题，全金属结构能适应车间内的油污、温度波动环境，锯齿的齿高做了优化控制，既保证足够的夹持摩擦力，又不会因为齿尖过深刺穿薄壁软管或者在金属管表面留下过深的压痕损伤管路。在实际选型使用中，需要注意夹持非金属软管时的锁紧力矩控制，避免过度锁紧导致管路通径变形影响流体输送效率，夹持金属硬管时可以适当增大锁紧力矩，让锯齿与管面充分贴合，在存在持续振动的设备上使用时，可以配合防松螺母锁紧螺栓，避免长期振动导致螺母松脱。整个夹体的结构没有多余的复杂曲面，钣金冲压加螺栓装配的工艺也适合批量生产，建模过程中对锯齿的啮合间隙做了公差匹配，保证调整管径时两侧锯齿能顺畅对位，不会出现卡滞无法锁紧的情况。
