钢结构框架式集中隔离功能舱组设计

　　这套钢结构框架式集中隔离功能舱组，核心应用于公共卫生事件应急处置场景下的大规模人员隔离安置需求，可快速部署在城郊空旷场地、公共场馆周边、交通枢纽预留区域等位置，替代传统临时搭建的帐篷式隔离点，解决临时设施密封性差、功能分区缺失、居住舒适度不足的问题。整套舱组采用对称式双列排布逻辑，两端设置独立的功能端房，中间段为标准化隔离单元，整体排布沿长轴方向延伸，总长度方向的安装边界需预留不小于40米的平整硬化场地，宽度方向需预留12米以上的安装操作空间，场地平整度误差需控制在每10米范围不超过20毫米，避免框架安装过程中出现柱脚错位、连接孔位偏差的问题。

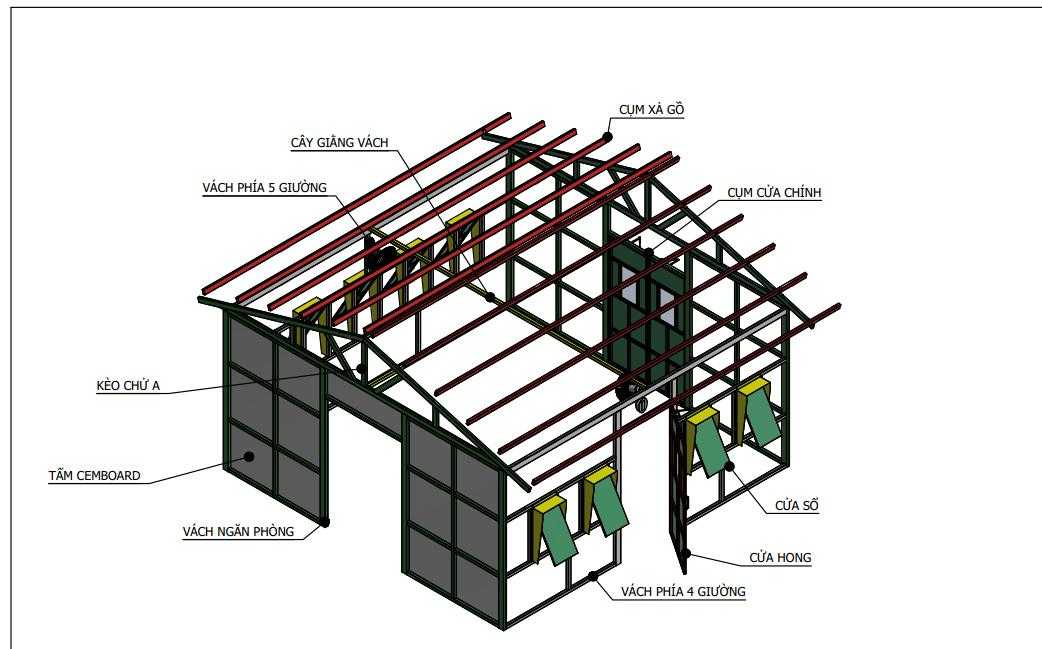

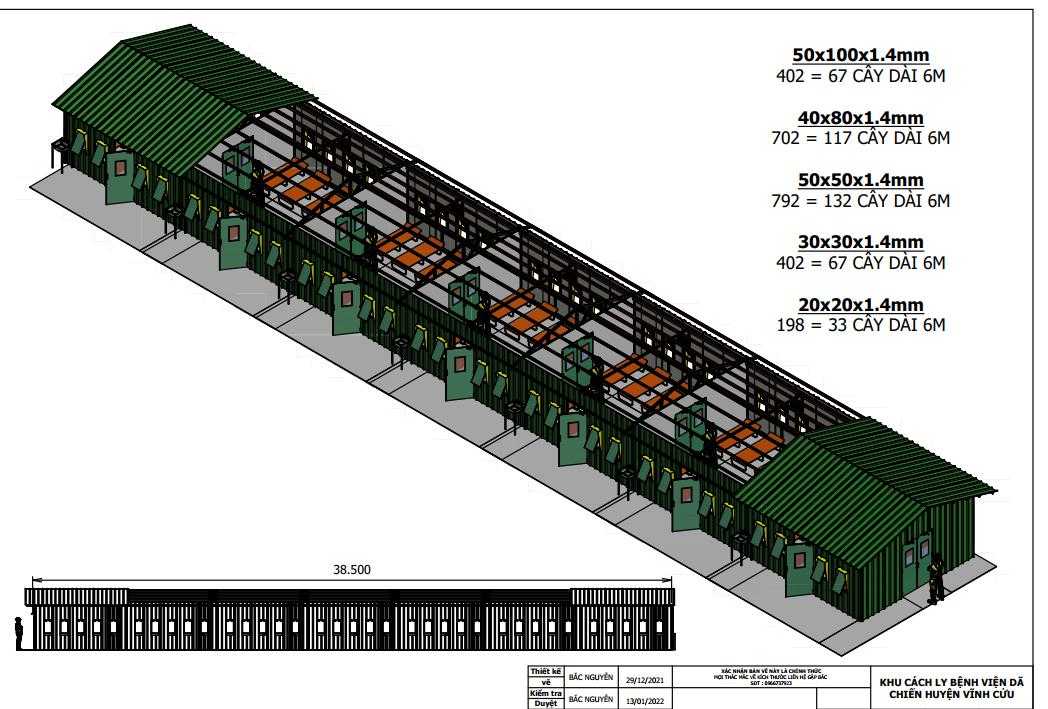

　　从设计思路上看，整套结构优先选用标准化矩形钢管作为主承重构件，不同规格的型材对应不同受力位置：50x100x1.4mm规格的矩形管用于主立柱与顶部纵向主横梁，承担整体屋面荷载与侧向风荷载，单根型材定尺长度为6米，整舱组共配置402根该规格型材，对应67个6米标准跨距；40x80x1.4mm规格的型材用于屋面次梁与侧墙横向龙骨，承担屋面板的传递荷载与侧墙围护结构的固定荷载，共配置702根，对应117个6米分段的次梁排布；50x50x1.4mm规格的型材用于单元间隔墙的竖向龙骨，承担隔墙板的固定荷载与单元门的安装受力，共配置792根，对应132个6米分段的隔墙龙骨；30x30x1.4mm规格的型材用于门窗洞口的加强框与内部附属构件的安装支架，共配置402根，对应67个6米分段的洞口加强结构；20x20x1.4mm规格的型材用于管线排布的支架与边角部位的加强筋，共配置198根，对应33个6米分段的辅助结构。所有型材连接节点优先采用螺栓装配的方式，减少现场焊接作业量，单段标准单元的装配时间可控制在4小时以内，整套舱组的现场搭建周期不超过72小时，满足应急场景下的快速投用需求。

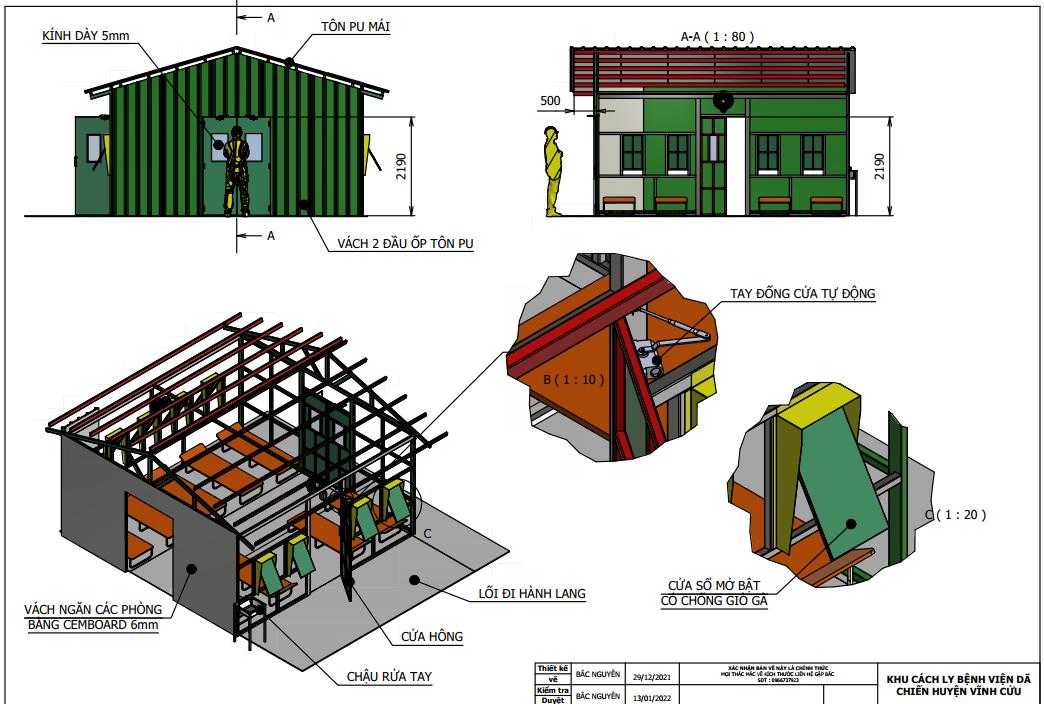

　　功能特性层面，每个独立隔离单元设置独立的外开门，门体朝向舱组外侧的通行通道，避免隔离人员在内部通道交叉穿行；两端的端房设置为功能配套区，可分别作为医护人员工作区、物资存储区、垃圾暂存区使用，实现洁污分流的动线设计。屋面采用双坡排水设计，坡度设置为5%，搭配波纹彩钢屋面板，可满足常规降雨条件下的快速排水需求，避免屋面积水渗漏；侧墙采用夹芯彩钢板作为围护结构，板材厚度不小于50毫米，具备基础的保温隔热与隔音性能，可满足不同气候条件下的短期居住需求。每个隔离单元内部预留通风口与电气管线接口，可直接接入现场临时供电系统，配套安装照明、插座、通风设备，满足隔离人员的基本生活需求。

　　在安装边界控制上，整套舱组的柱脚采用膨胀螺栓与硬化地面固定，每个柱脚位置设置4个M12膨胀螺栓，钻孔深度不小于100毫米，确保整体结构的抗风等级达到8级以上；舱组外侧预留1.5米宽的通行通道，通道外侧设置1.2米高的临时防护围栏，明确隔离区域的边界范围；屋面檐口伸出外墙的距离不小于300毫米，避免雨水直接冲刷侧墙围护结构，延长围护板材的使用寿命。结构设计过程中充分考虑了后期拆卸转运的需求，所有构件均采用标准化模数设计，拆卸后可分类打包，通过普通货运车辆转运至其他场地重复搭建使用，相比一次性临时设施具备更高的资源利用率，也降低了应急设施的综合投入成本。
