挖掘机重载作业铲斗结构设计

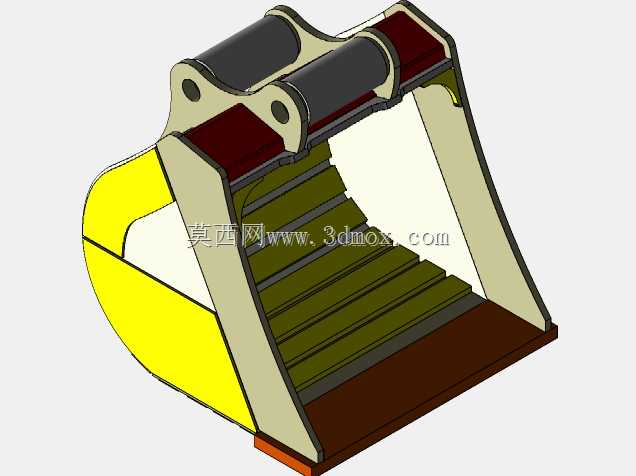

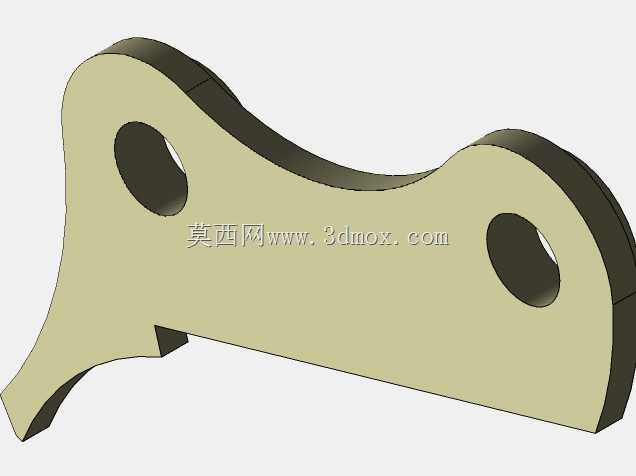

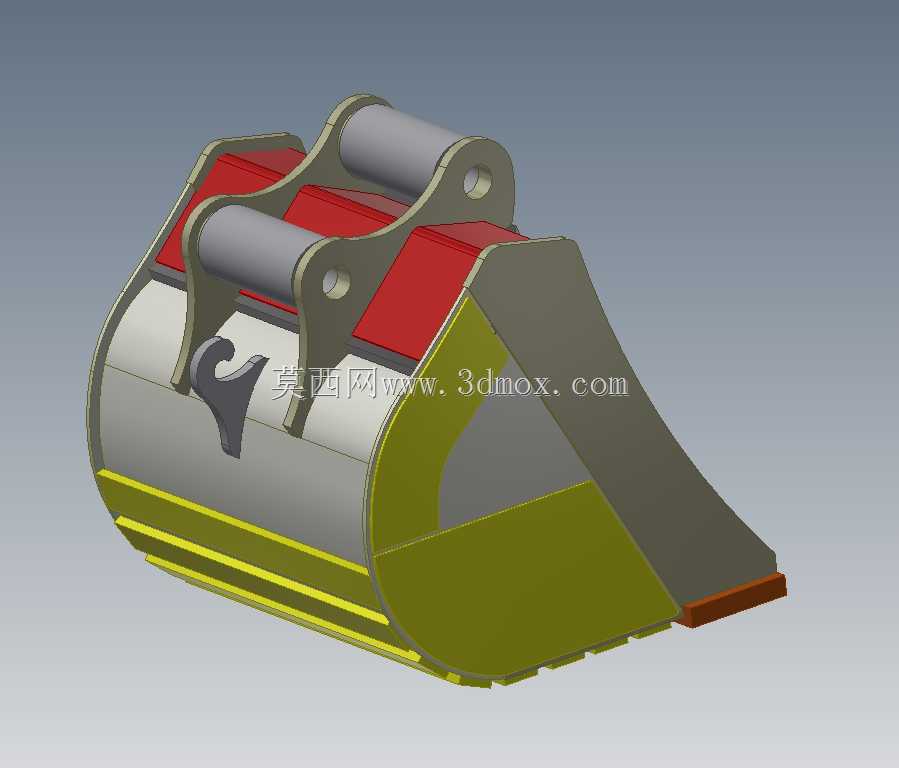

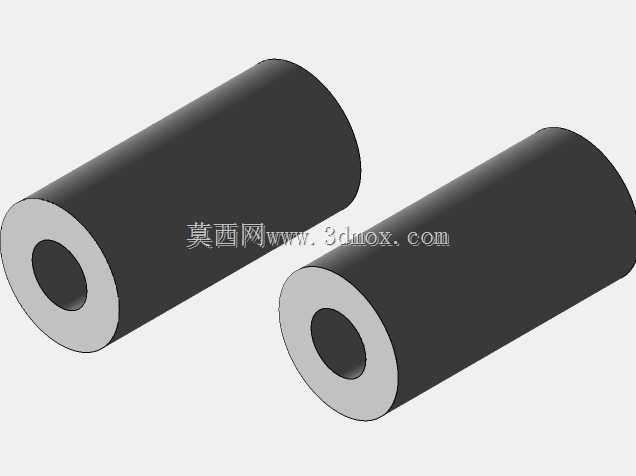

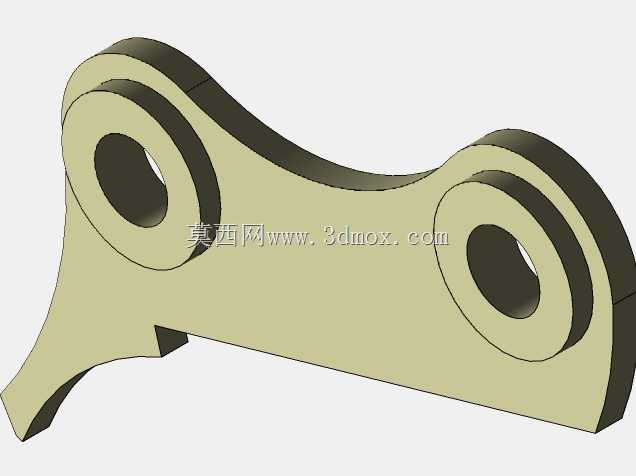

　　作为常年和工程机械三维结构打交道的设计人员，第一眼看到这个铲斗结构就能判断，这是适配中型挖掘机的重载型土方岩石两用铲斗，主要面向15-20吨级挖机的常规作业场景，覆盖市政土方开挖、矿山表层剥离、基建基坑挖掘、散状物料装卸等多类工况。从结构布局来看，这个铲斗的设计完全围绕作业中的受力传递逻辑展开：上部的双铰接耳板直接对接挖机斗杆与摇杆的连接销轴，耳板位置做了加厚镶套处理，避免长期交变载荷下销轴孔出现椭圆变形，耳板间距严格匹配对应吨位挖机的连杆安装尺寸，预留的销轴间隙控制在0.2-0.3mm区间，既保证铰接转动灵活性，又不会因间隙过大产生冲击载荷。

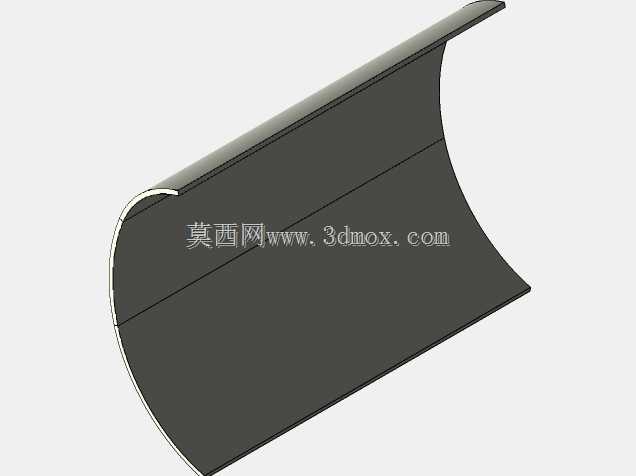

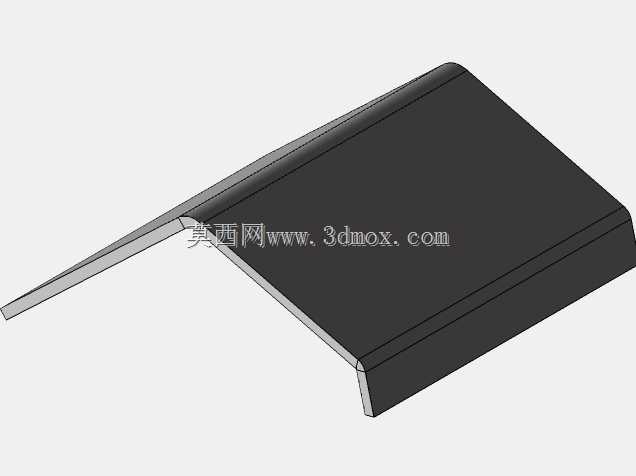

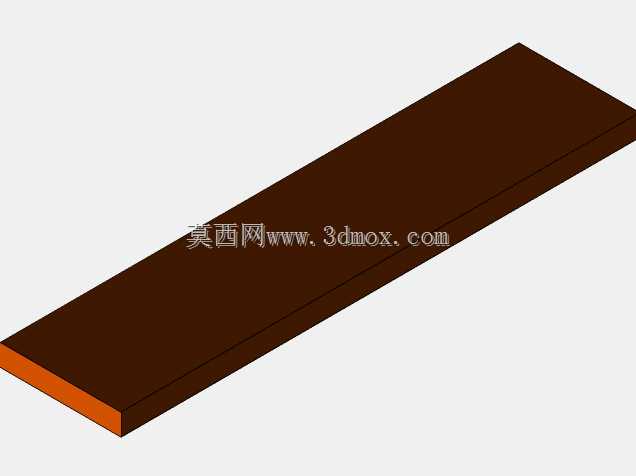

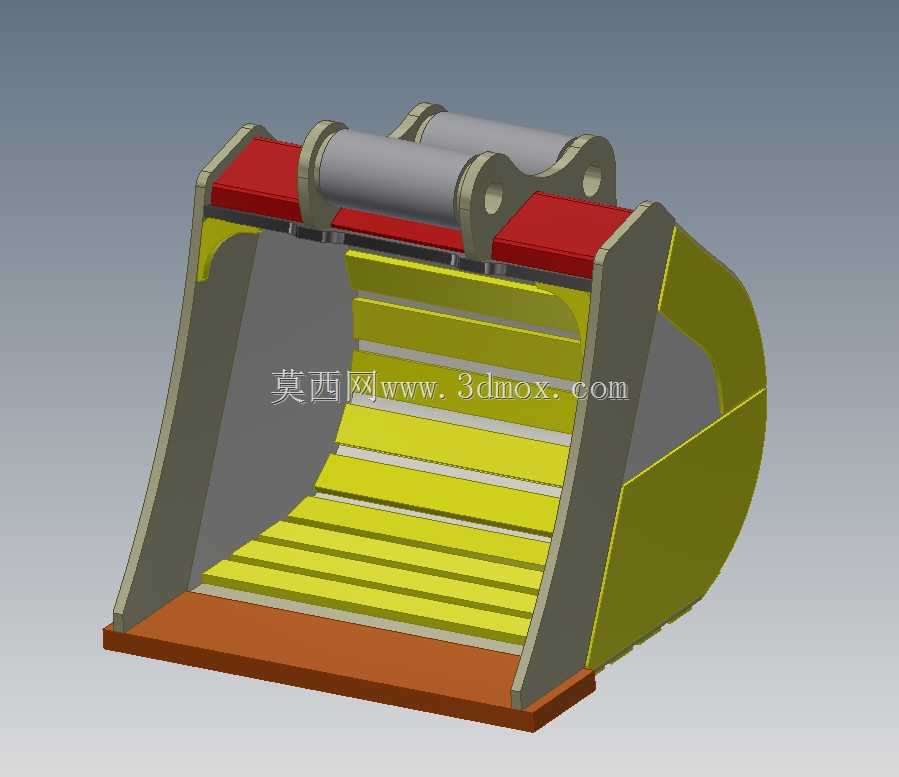

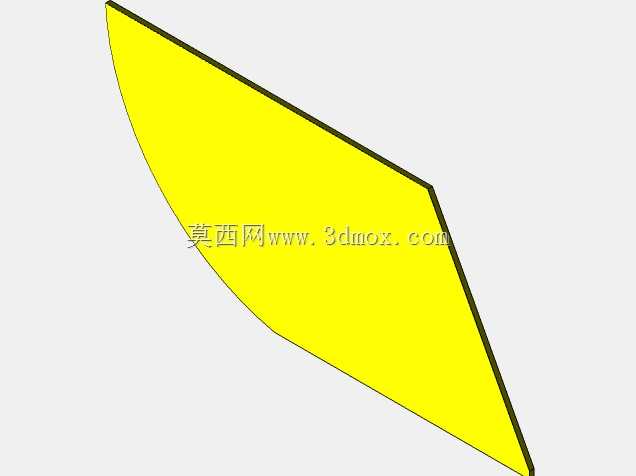

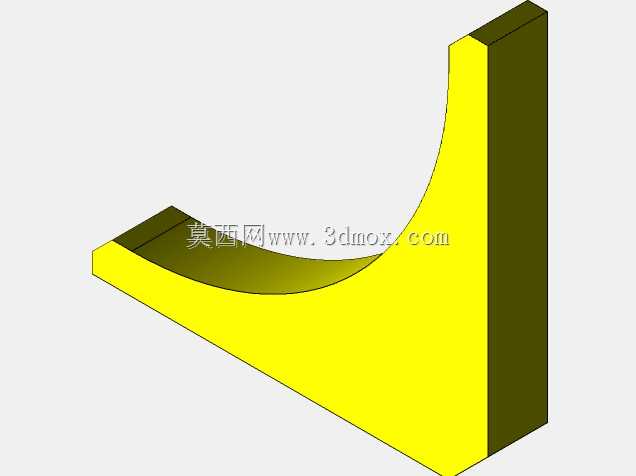

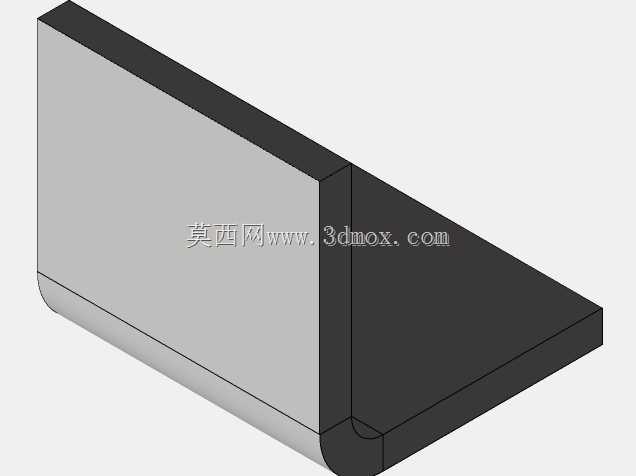

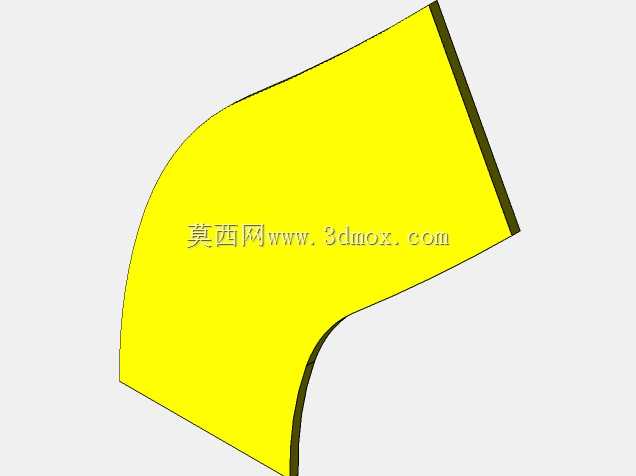

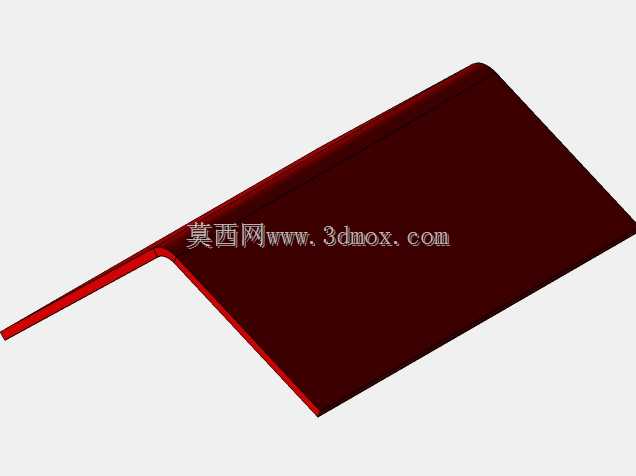

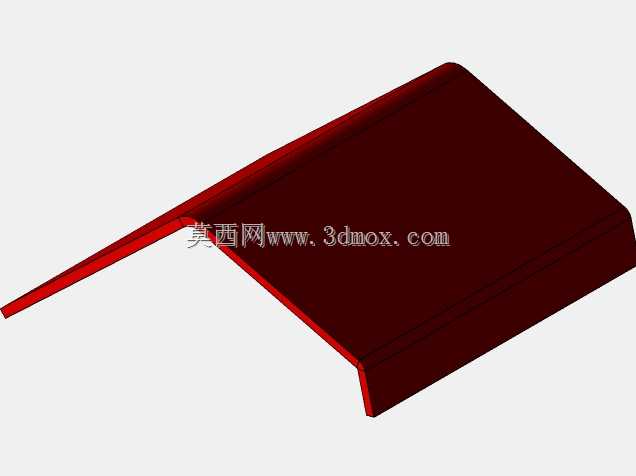

　　斗体的弧形背板采用了变曲率设计，靠近铰接点的上部曲率更大，方便物料在铲取时顺着弧面滑入斗腔，靠近斗唇的下部曲率放缓，增加斗腔有效容积的同时，减少挖掘时的切入阻力。斗侧的加强筋从耳板根部一直延伸到侧刃位置，把作业时斗齿受到的挖掘力直接传导到上部铰接结构，避免侧板在偏载作业时出现焊缝开裂。斗唇部分采用了分段式耐磨板设计，斗齿座焊接在斗唇前端的加厚基体上，每个齿座背后都有对应的加强筋支撑，遇到硬质土层或者小块岩石时，载荷不会集中在单块斗唇板材上。两侧的侧刃突出侧板15mm左右，既可以在修坡作业时保证坡面平整度，又能避免侧板直接和作业面摩擦，减少侧板的磨损量。

　　斗腔内部的容积经过测算，刚好匹配对应吨位挖机的提升力阈值，满斗状态下不会超过挖机的倾翻载荷线，保证回转作业时的整机稳定性。从安装边界来看，两个铰接耳板的同轴度公差控制在0.1mm以内，销轴孔直径适配通用的80mm直径挖掘机动臂销轴，不需要额外改装连杆结构就能直接换装，斗体总宽度控制在1.1米区间，适合狭窄基坑内的作业回转，不会因为斗体过宽和基坑侧壁产生刮碰。设计时特意在斗背位置预留了耐磨板焊接位，用户可以根据作业工况的磨损程度自行加装额外耐磨衬板，不需要对原有斗体结构做切割改动。

　　斗体的材质搭配也符合重载作业要求，主体结构采用低合金高强度结构钢焊接，斗唇、侧刃、耳板镶套这些易磨损、受冲击的位置采用耐磨合金钢，在保证整体结构韧性的前提下，提升易损部位的使用寿命。日常作业中，这种结构的铲斗相比普通土方斗，在夹杂碎石的土层作业时寿命能提升40%以上，同时斗腔的弧形设计不会出现粘料问题，装卸含水率较高的黏土时也能顺利卸净，不会因为斗内积料增加无效载荷。很多现场施工人员反馈普通铲斗在偏载挖掘时容易出现耳板焊缝开裂的问题，这个结构在耳板和斗背板的连接位置做了圆弧过渡焊接，消除了应力集中点，哪怕长期在边坡位置单侧受力挖掘，焊缝位置的应力也能均匀分散到整个斗背结构上，不会出现局部应力过载的情况。另外斗齿采用通用的竖销式安装结构，现场更换斗齿不需要专用工具，敲出销子就能完成更换，减少设备停机维护的时间。从三维建模的角度来看，这个模型的所有焊接坡口位置都做了准确的结构还原，板材厚度完全按照实际生产的下料尺寸设置，没有出现建模时常见的板材厚度理想化、焊缝位置遗漏的问题，不管是用来做结构受力仿真，还是转化为生产加工图纸，都不需要做过多的结构调整，能直接对接生产环节的工艺要求。
