多足仿生机械蜘蛛传动结构设计

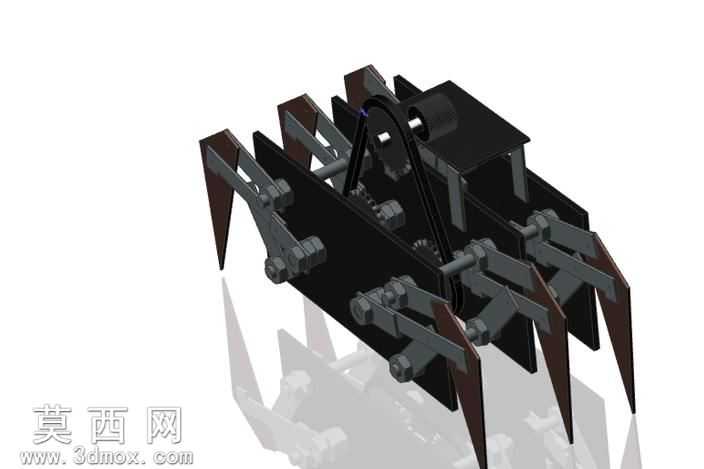

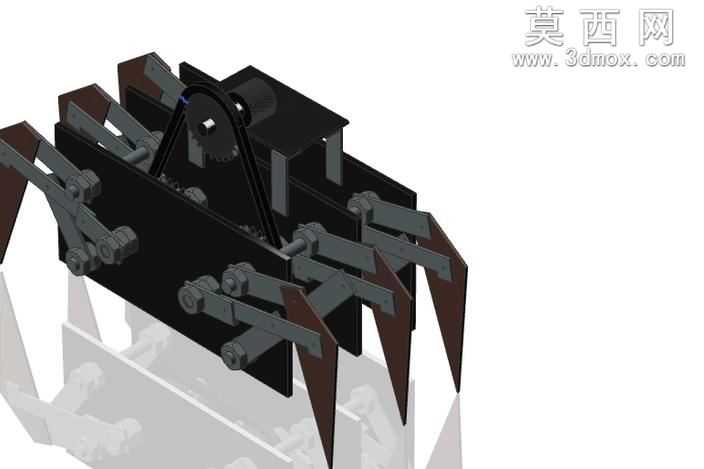

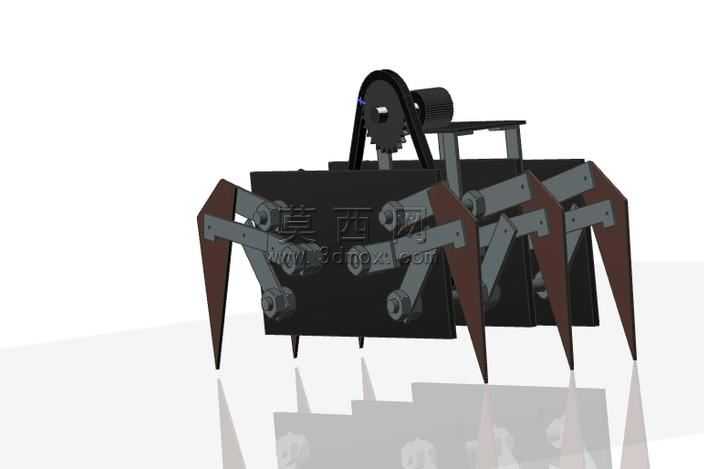

本作品为仿生多足机械蜘蛛的三维结构设计，整体采用对称式布局，依托三维建模软件完成全参数化的零件建模与整机装配，完整还原了仿生机械足的运动逻辑与动力传递路径。建模阶段首先完成主体承载机架的设计，机架采用板材拼接式结构，预留了动力元件的安装位与传动组件的装配空间，所有安装孔位、连接槽均按照标准配合公差设计，保证后续装配的同轴度与连接强度。腿部结构采用多连杆串联设计，每一组机械足都由多段刚性构件通过铰接副连接，能够模拟蜘蛛行走时的腿部抬升、前伸、落地、蹬推的连贯动作，建模过程中对每一处铰接点的转动范围都做了运动干涉校验，确保腿部在全行程摆动过程中不会与机架、相邻腿部发生碰撞。动力与传动部分的设计围绕电机驱动与链/杆联动机制展开，将动力源布置在机架中部的重心位置，通过曲轴、联动连杆将动力同步分配到两侧的多组机械足，实现所有腿部的动作协同，无需复杂的电控系统即可通过纯机械结构完成步态的协调输出。材质渲染阶段，对机架部分赋予哑光黑色金属材质，模拟钣金折弯加工后的表面质感，腿部连杆赋予深灰色金属材质，突出传动构件的刚性特征，足端部分赋予深棕红色耐磨材质，模拟足端触地的防滑耐磨属性，整体渲染效果突出机械结构的工业质感与精密感。设计过程中重点优化了传动路径的力传递效率，通过调整连杆的长度比例与铰接点位置，降低动力传递过程中的力矩损耗，同时平衡整机的重量分布，保证机械蜘蛛在行走过程中的机身稳定性，整体结构兼顾了创意仿生的展示性与机械传动的实用性，可作为仿生机械教学演示装置、小型创意行走机器人的结构原型，所有零件的建模均遵循可加工性原则，常规机加工与3D打印工艺均可完成零件的制作与装配。
