惰轮臂机械连接支撑结构件

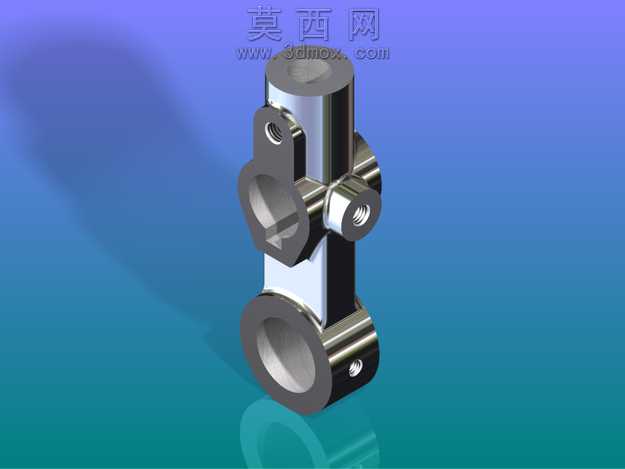

该惰轮臂结构件采用三维参数化建模方式完成整体设计，建模过程中以机械传动系统的实际安装需求为核心基准，先通过草图绘制勾勒出主体的轴向轮廓，再利用拉伸、旋转等基础特征命令构建出主体的柱形基体，随后针对不同功能区域分别进行细节特征的创建。上部的圆柱腔体为轴类零件的安装位，建模时严格控制内径尺寸公差与内壁的同轴度要求，侧面开设的螺纹孔用于安装锁紧螺钉，实现与配套轴件的周向固定，螺纹特征采用标准机械螺纹参数生成，保证与通用紧固件的适配性。中部的异形凸台结构为相邻传动部件的连接接口，建模时通过多截面放样实现曲面的顺滑过渡，既保证了结构的力学强度，也避免了应力集中问题的出现，凸台侧面同样设置有内螺纹孔，用于对接外部的连杆或张紧调节组件。下部的环形铰接座是整个惰轮臂的摆动支点，内孔预留了轴承安装位，孔壁的粗糙度要求通过建模阶段的特征精度设置进行匹配，铰接座侧面的小孔为润滑油道，用于后续使用过程中向铰接位置加注润滑脂，降低转动磨损。材质设计上选用高强度合金结构钢作为预设材质，渲染时赋予金属镀铬的表面效果，清晰呈现出金属零件的光泽质感与机加工表面的细腻纹理，不同功能面通过渲染参数的微调区分出加工面与非加工面的视觉差异。整体结构设计遵循紧凑化、轻量化的原则，在保证各安装接口位置精度、结构刚性满足传动负载要求的前提下，尽可能去除非受力区域的多余材料，既降低了零件的整体重量，也减少了加工过程中的材料损耗。各连接孔位的位置度、同轴度等形位公差在建模阶段就进行了参数化约束，确保后续生成的工程图纸能够直接指导生产加工，零件的整体结构适配多种张紧轮、惰轮的安装场景，可广泛应用于各类需要传动张紧调节的机械系统中，摆动式的结构设计能够自动补偿传动带或传动链在运行过程中产生的松弛量，维持传动系统的稳定张紧力，降低传动过程中的振动与噪音，提升整套传动机构的运行可靠性与使用寿命。
