单壁式壁挂智能手机支撑固定支架

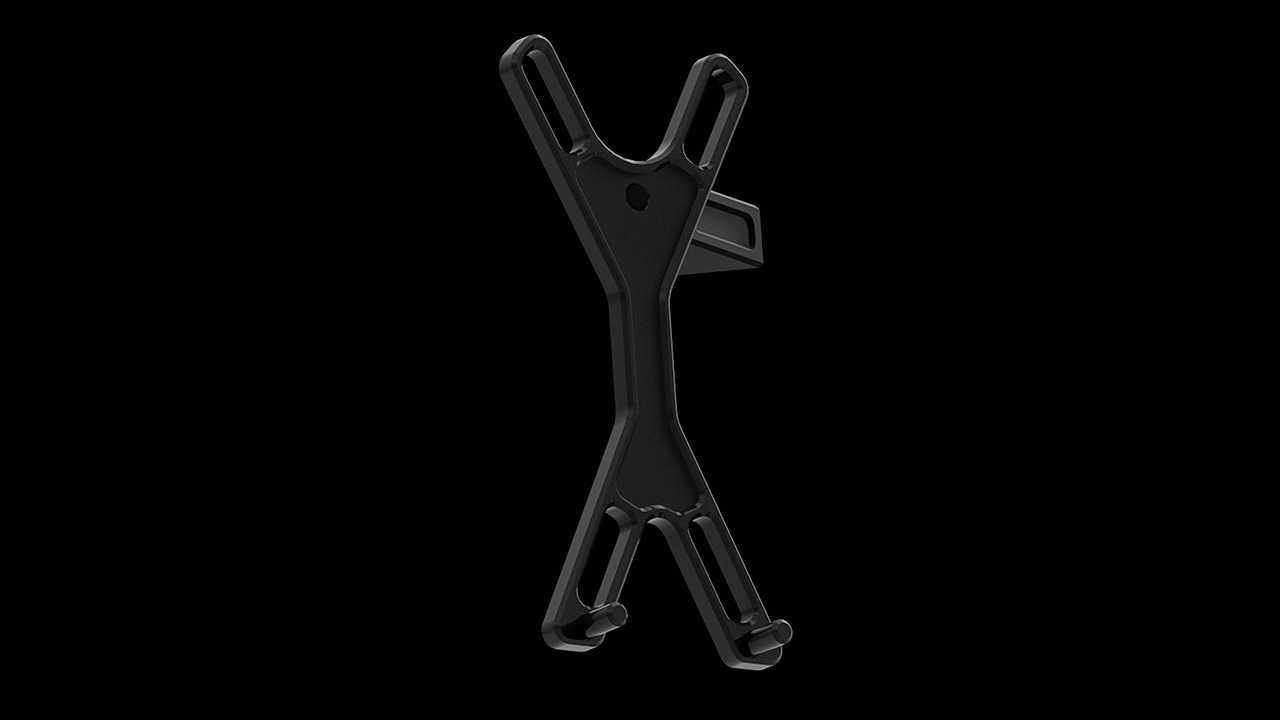

　　这款单壁式手机支撑构件，主要面向日常数码设备固定场景设计，可适配市面绝大多数常规尺寸智能手机，解决小空间内手机放置、视角固定的实际需求。从结构设计逻辑来看，整体采用Y型分叉受力结构，上部两个分叉支臂形成托举限位，对应承托手机背部两侧区域，支臂内侧做了内凹限位边，可避免手机横向滑脱，支臂上开设的长条形镂空槽并非装饰结构，一方面可以减少整体耗材用量、降低构件自重，另一方面能够在注塑成型过程中减少壁厚不均导致的缩痕问题，同时提升支臂的微形变能力，适配不同厚度的手机设备，避免硬接触刮花手机外壳。

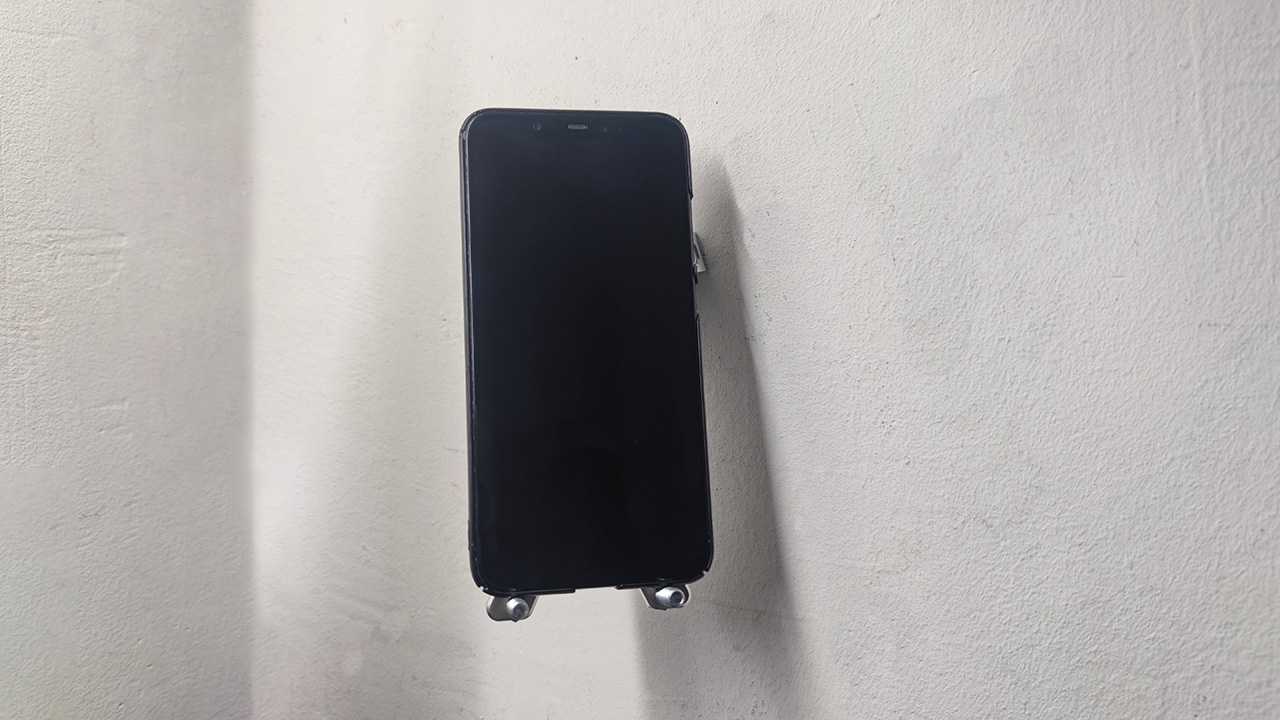

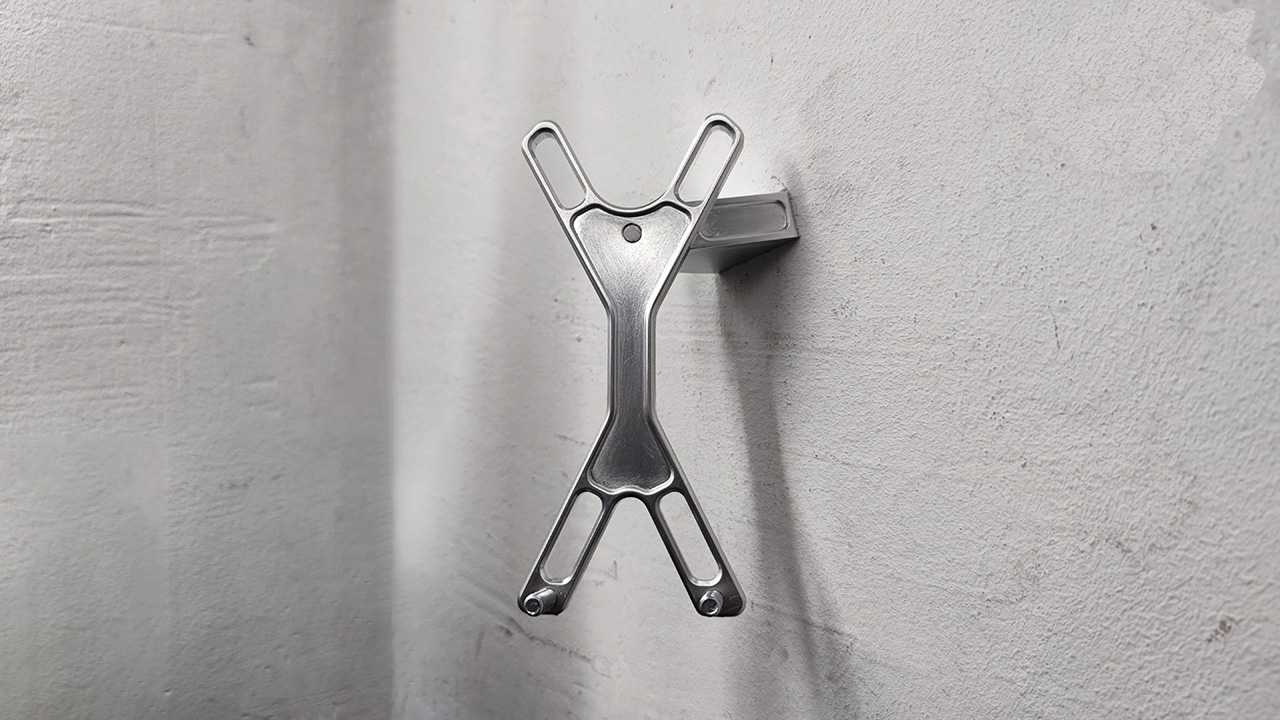

　　下部两个对称的支脚作为底部承托结构，支脚末端做了向上的小幅度翻边，刚好卡住手机底部边缘，形成下部的受力支撑点，上下四个接触点形成稳定的三角受力分布，无需额外夹持结构即可完成手机的固定，取放操作无需调整卡扣，单手即可完成放置与拿取动作。构件背部设置有壁挂安装位，可通过粘接或者螺丝固定的方式安装在垂直墙面、柜体侧壁、设备面板等平整立面，安装边界占用面积极小，突出安装面的厚度控制在合理范围，不会过多占用通行或操作空间，适合在工位旁、床头墙面、厨房立面等小空间场景使用，解放双手的同时保持合适的观看视角。

　　从受力角度分析，整体结构的力传递路径清晰，手机自重通过下部两个支脚传递到主体竖梁，再通过背部安装面传递到固定基面，上部两个支臂主要承担防倾倒、防侧滑的限位作用，受力载荷较小，因此上部支臂可做适当的镂空减重，不会影响整体结构强度。主体竖梁采用等强度变截面设计，中部收窄、上下连接位置适当加宽，既保证了整体的抗弯强度，又尽可能减少材料使用，符合轻量化设计的思路。构件所有棱边均做了圆角过渡处理，没有尖锐棱角，避免取放手机或者日常触碰时造成划伤，接触手机的几个支撑点位均做了微凸的接触面设计，减少与手机背部的接触面积，避免长时间贴合造成的积汗、磨损问题。

　　这款支架除了壁挂安装场景外，也可放置在水平桌面作为简易立式支架使用，背部的安装凸台刚好形成向后的支撑点，调整合适的倾斜角度即可满足桌面观看的视角需求，无需额外配置底座构件，实现了一构两用的功能拓展。在建模过程中，需要重点关注几个配合尺寸的公差控制：下部支脚的翻边高度需要适配常规手机带壳后的厚度范围，过高会导致薄手机放置松动，过低则无法有效限位；上部支臂的开合角度需要匹配主流手机的宽度尺寸，保证不同宽度的手机都能稳定靠在支臂上不会滑落；背部安装面的平面度需要控制在合理公差范围内，保证安装时能够与基面完全贴合，避免长期受力出现翘曲变形。整体结构没有活动构件，属于一体式成型结构，生产工艺简单，适合注塑批量生产，装配环节为零，用户拿到后可直接安装使用，无需额外组装配件。
