直驱赛车模拟力反馈基座结构设计

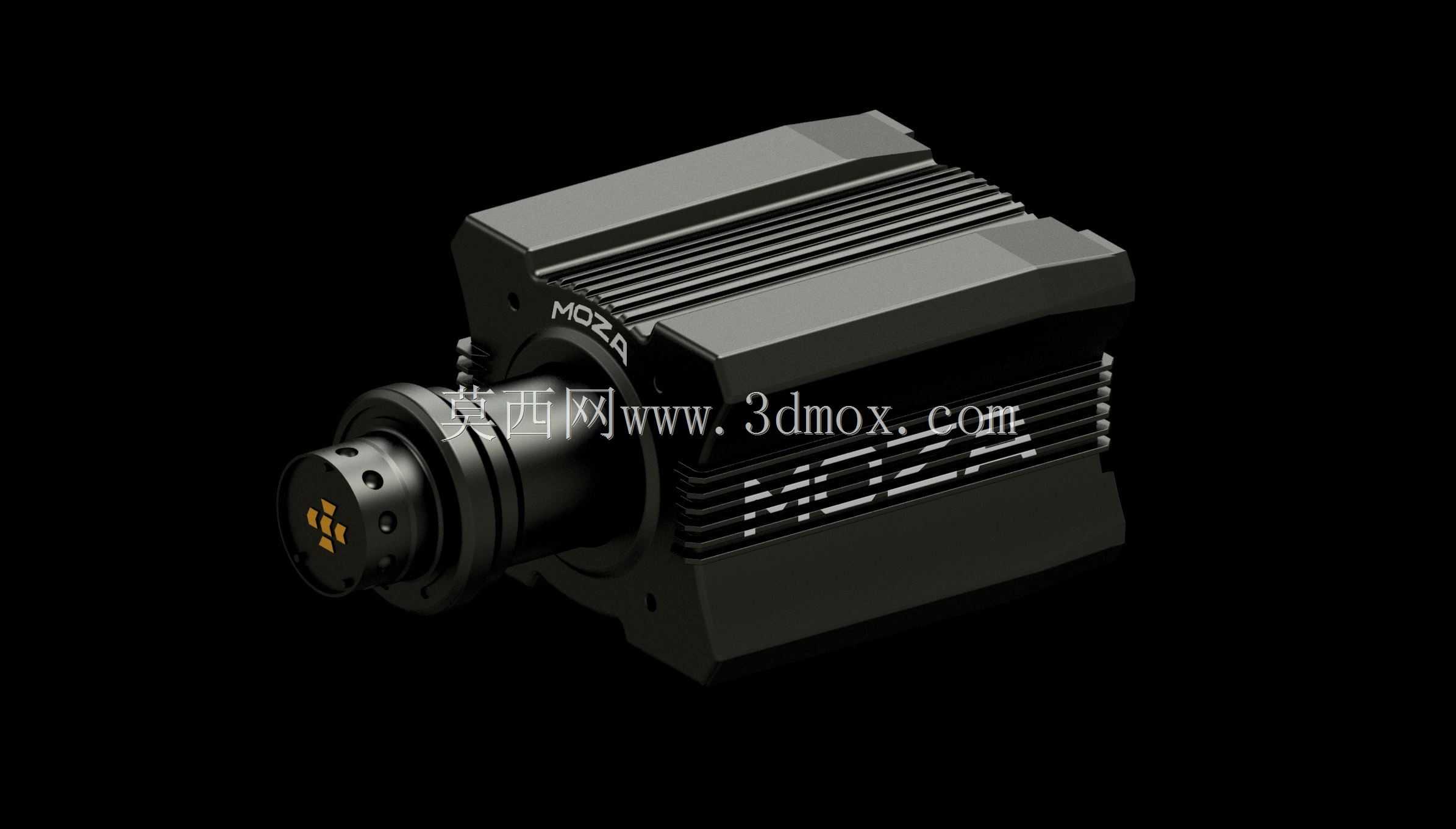

　　赛车模拟训练系统的核心执行部件，是整套驾驶仿真设备中负责力矩输出与路感还原的基座单元，常见于职业车手日常训练、驾驶培训机构仿真教学、电竞模拟座舱以及汽车工程人机交互验证场景。该直驱式力反馈基座摒弃了传统齿轮、皮带传动的中间减速环节，驱动输出轴与方向盘安装端直接刚性连接，能够将虚拟路面的轮胎抓地力变化、路肩冲击、转向回正力矩、车辆打滑临界状态以极低延迟传递到驾驶员手中，避免传动间隙带来的手感虚位，长时间高频往复转向工况下也不会出现皮带张紧度衰减、齿轮啮合磨损导致的反馈失真问题。从结构布局来看，整机采用方正带散热筋的壳体造型，壳体外部沿轴向布置多道平行凸起的散热肋片，肋片走向顺着设备工作时的自然对流方向，驱动单元持续输出大扭矩时，

　　定子绕组产生的热量可以通过壳体肋片快速扩散到周围空气中，无需额外加装散热风扇即可满足长时间连续训练的热管理需求，同时消除了风扇运转带来的振动与噪声，避免额外振动叠加到力反馈输出端干扰驾驶员的路感判断。输出轴端采用阶梯轴配合定位法兰的结构形式，轴端预留标准化的方向盘快装接口，接口端面布置定位销孔与螺纹连接位，兼容市面主流规格的赛车模拟方向盘盘面，安装时依靠端面止口保证同轴度，锁紧后方向盘回转中心与驱动轴轴线重合，高速转动或者大扭矩反向冲击时不会出现偏心晃动。轴体靠近壳体的位置设置密封防护结构，阻挡座舱环境中的灰尘、汗液以及饮品泼溅进入电机内部，延长核心部件的服役周期。壳体侧面预留多个安装固定点位，底部与背部均设计有螺纹安装孔位，

　　既可以通过底部孔位直接固定在铝型材模拟座舱的安装支架上，也可以采用背部悬挂的方式安装在专用基座支架上，安装边界适配不同布局的模拟座舱：常规桌面夹持方案需要预留足够的后部空间避免壳体与桌面支架干涉，型材架安装时孔位间距匹配通用40系铝型材的安装槽间距，不需要额外加工转接板即可完成装配。整机的重心集中在壳体中后段，固定后输出轴端的悬伸长度经过优化，驾驶员大力转动方向盘或者施加反向冲击载荷时，基座自身的形变量控制在极小范围内，不会出现支架连带晃动的问题。内部驱动单元采用高扭矩密度的伺服电机构型，定子绕组与转子磁钢的配合间隙经过精密调校，运转时的齿槽转矩被抑制到极低水平，平直路面匀速行驶时方向盘不会出现不必要的卡顿感，

　　而虚拟车辆压过颠簸路面、冲出赛道驶入草地时，控制系统可以快速调整输出扭矩，将细碎的振动与阻力变化实时传递出来。壳体的边角做了钝化处理，安装调试过程中操作人员搬运、接线时不会被锐边划伤，壳体表面采用硬质哑光表面处理，日常使用中沾染的手汗、灰尘可以直接擦拭清洁，长期使用也不会出现表面掉漆、反光干扰驾驶视线的问题。在整套模拟系统的装配流程中，该基座属于核心受力部件，选型时需要匹配对应的方向盘盘面、踏板总成以及座舱支架的承载能力，12牛米级别的持续输出扭矩可以覆盖从民用街车到方程式赛车的不同转向手感需求，转向角度范围支持多圈回转设定，满足漂移、拉力赛等需要大角度打方向的使用场景。结构设计阶段充分考虑了维修拆装便利性，壳体端盖采用可拆卸结构，后期维护时可以快速打开端盖检查内部接线、校准传感器位置，不需要整体破坏壳体结构。输出轴的承载能力经过强化，除了承受旋转扭矩之外，还可以承受驾驶员操作时附带的轴向按压、径向掰动载荷，激烈驾驶过程中驾驶员下意识推拉方向盘的作用力不会造成轴体变形或者内部轴承损坏。基座的接线端口集中布置在壳体背部区域，走线方向朝向座舱后方，避免线材缠绕在方向盘转动路径上，配套的电机动力线、编码器信号线走线空间预留充足，转向全角度活动范围内线材不会被拉扯弯折。
