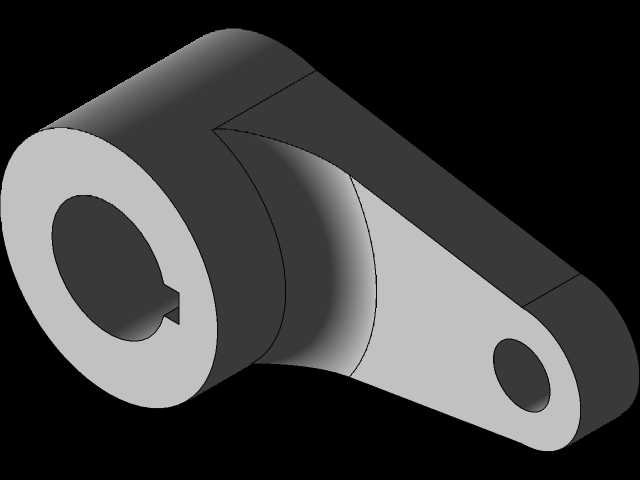

减压阀配套CI型曲柄臂传动结构

　　在工业流体控制的减压阀传动链路里，这类曲柄臂是把阀杆的直线位移、执行器的旋转扭矩做运动方向转换的核心受力零件，日常在化工管路调压、市政供水稳压、工业气体输配的减压阀组里都能见到它的身影，区别于普通传动连杆，它的结构完全匹配减压阀的行程限位需求，不会出现传动卡滞或者行程超差的问题。从实际装配的边界来看，大端的带键槽轴孔是和减压阀的调节主轴做周向固定的，键槽采用标准平键槽设计，装配后可以传递额定的调节扭矩，不会出现轴孔打滑的问题，大端的轴孔长度经过匹配，刚好卡在主轴的两个轴肩之间，不需要额外加装轴向定位套就能完成轴向限位，减少了装配时的零件数量。小端的铰接孔是和驱动连杆或者手动调节手柄连接的，孔的内壁做了同轴度公差约束，装配铰接销后转动间隙控制在极小范围内，避免调压过程中出现空行程，导致压力调节精度不足的问题。整个臂身采用变截面过渡设计，从大端到小端的壁厚是逐渐收窄的，不是等厚度的直板结构，这种设计一方面是在满足抗弯、抗扭强度要求的前提下尽可能降低零件自重，减少运动过程中的惯性力，让调压动作更平顺，另一方面也避免了直角过渡带来的应力集中问题，在频繁往复调节的工况下，不会在转角位置出现疲劳裂纹。

　　设计这类零件的时候，首先要核算的是减压阀全行程对应的曲柄摆动角度，通常这类配套减压阀的曲柄臂摆动角度在0到45度之间，所以臂身的长度是根据执行器的输出行程、阀杆需要的提升高度反推计算的，不能随意更改臂长，否则会出现调压行程不足或者超程顶坏阀内密封件的问题。其次要考虑安装时的干涉问题，大端的外圆直径要和阀座的安装沉孔做匹配，装配后大端端面和阀座表面保留0.5到1毫米的间隙，既不会因为间隙过大导致杂物进入轴孔磨损配合面，也不会因为间隙过小出现转动摩擦卡滞。臂身的侧面轮廓做了圆弧修型，在摆动到极限位置的时候，不会和旁边的压力表、管路接头产生碰撞，不需要额外在阀组上加装避让结构。从受力角度分析，当减压阀做压力调节时，曲柄臂承受的是交变的弯曲载荷，尤其是在阀前后压差较大的工况下，小端铰接位置会受到持续的连杆拉力，大端键槽位置会受到主轴的扭矩反作用力，所以在建模的时候，键槽的根部、大小端和臂身的过渡位置都做了圆角处理，避免应力集中导致零件断裂。实际应用中，这类曲柄臂通常采用铸钢或者高强度铝合金加工，铸钢材质的型号多用于高压工业管路的减压阀，能承受更高的载荷，铝合金材质的多用于低压民用供水、供气的减压阀，自重更轻，调节时的操作力更小。

　　和普通的通用曲柄不同，这款曲柄臂的安装孔距、轴孔直径都是和对应型号的减压阀做了适配的，不需要二次加工就能直接装配，替换损坏的旧零件时，只需要核对大端轴孔直径、键槽宽度、两孔中心距三个参数，就能完成匹配，不需要调整整个阀组的传动结构。在三维建模过程中，需要重点约束几个形位公差：大端轴孔和小端铰接孔的平行度，要控制在0.02毫米以内，否则装配后会出现连杆别劲的问题，导致调节阻力变大，甚至磨坏铰接销；大端轴孔的端面和孔轴线的垂直度，要控制在0.03毫米以内，避免装配后轴孔偏斜，导致主轴转动时出现径向窜动；臂身的两侧面要和孔轴线保持平行，避免摆动时和周边零件产生摩擦。

　　另外，零件的表面没有多余的凸台或者凹槽，除了必要的加工面之外，其余非配合面都保留铸造或者模锻的原始表面，减少不必要的加工工序，降低零件的制造成本，同时也不会因为多余的结构积存油污、灰尘，后期维护的时候只需要擦拭表面就能完成清洁，不需要清理复杂的沟槽缝隙。在做运动仿真验证的时候，要模拟减压阀全行程的摆动过程，检查臂身在整个摆动范围内的运动轨迹，确认不会和阀组上的其他零部件产生干涉，同时要核算最大载荷下的零件变形量，确保臂身在额定扭矩下的变形量不超过0.1毫米，不会因为弹性变形导致调压精度下降。
