激光切割对准用十字准线指针安装座结构

　　在桌面级激光切割、小型CNC铣削加工场景中，工件初始对位一直是影响加工效率与首件合格率的关键环节，尤其是针对小尺寸薄料、异形件的加工，传统靠尺对位、标记笔划线的方式不仅耗时长，还容易因人工划线误差导致工件报废。这款十字准线指针安装座，正是针对Glowforge这类桌面激光加工设备的对位痛点设计，可直接适配设备原有玻璃盖安装位，无需对设备本体做打孔、粘接等不可逆改造，拆装调整都十分便捷。

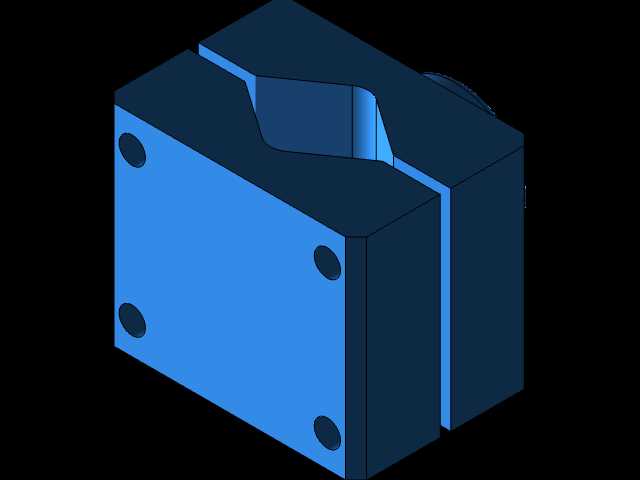

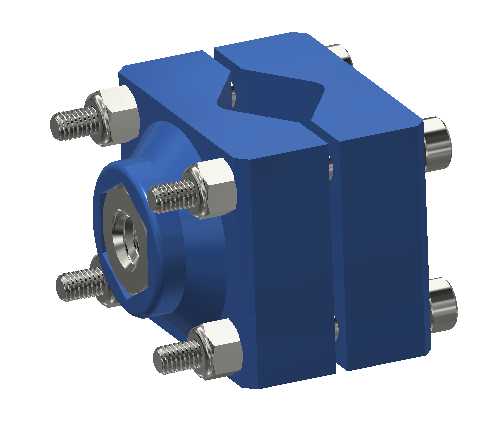

　　从结构设计来看，安装座采用分体对夹式主体结构，主体为蓝色工程材质加工而成，对合面做精密贴合处理，通过多组对称布置的外六角螺栓实现锁紧，可根据不同厚度的安装基面调整夹紧行程，适配常见的设备玻璃盖厚度范围。安装座朝向加工台面的一侧集成十字线激光笔的安装腔，腔体内做定位台阶设计，可保证激光笔装入后光轴与安装座基准面垂直，射出的十字线在加工台面上形成正交的定位基准，横向线与纵向线分别对应设备X、Y轴的运动方向，方便操作人员快速对齐工件的边缘、孔位中心或者加工起始点。

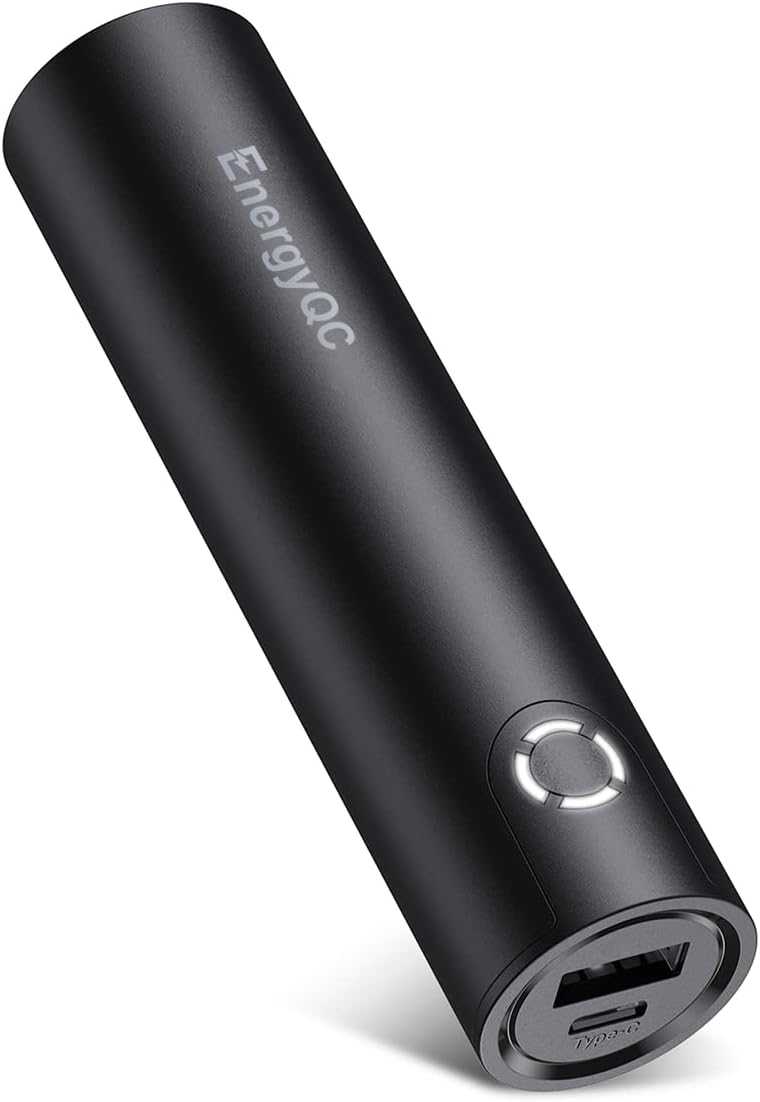

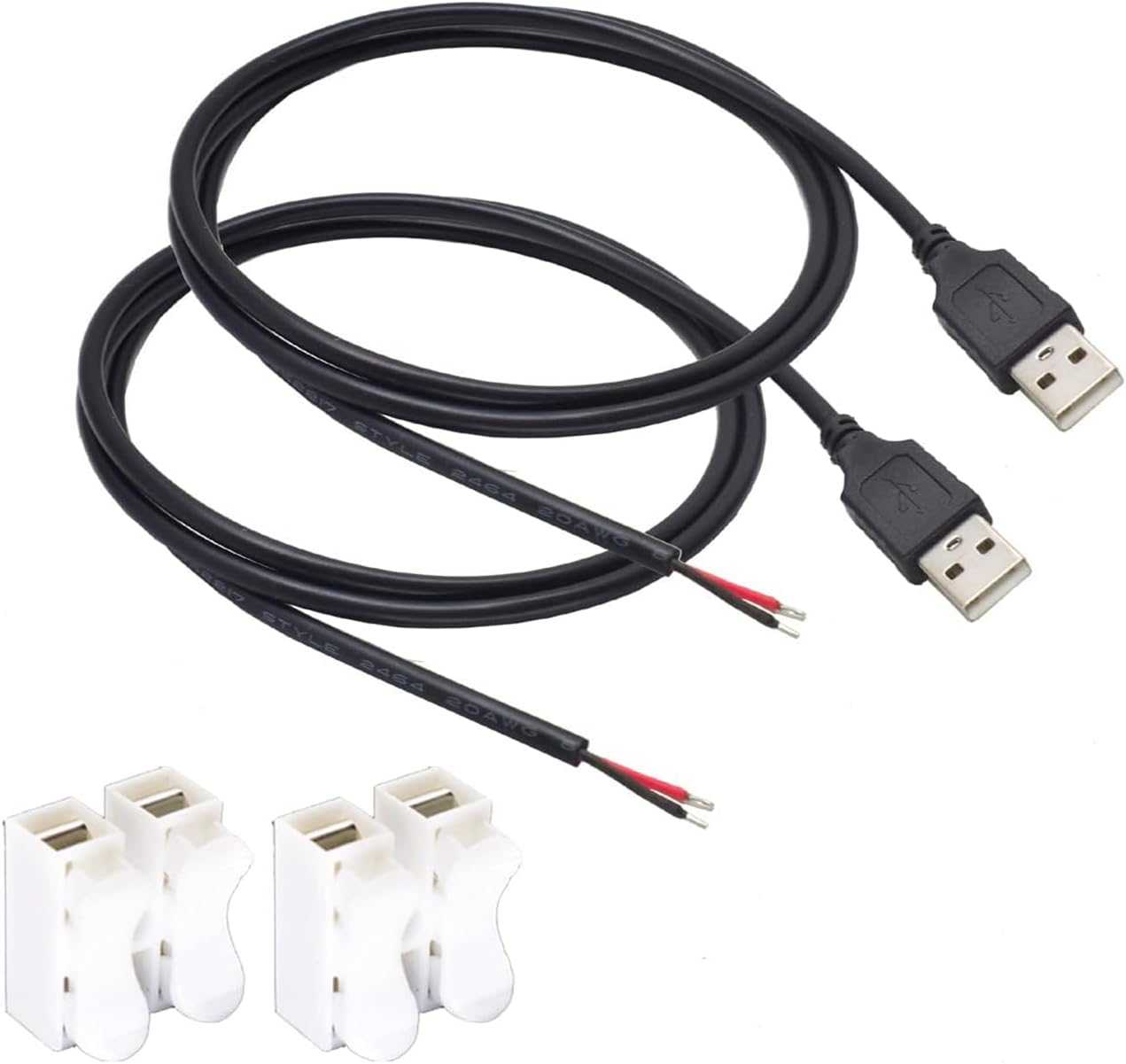

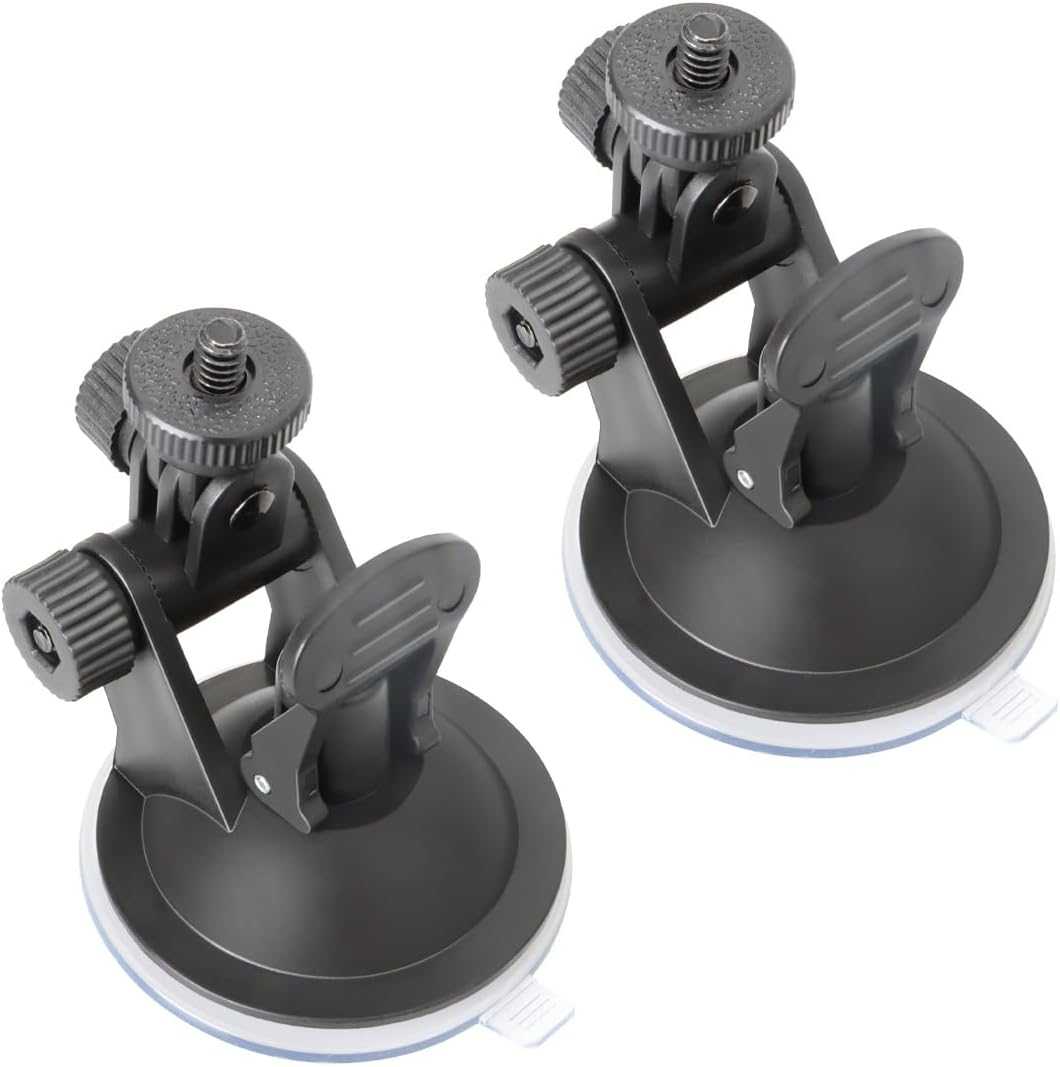

　　固定方式上，安装座配套吸盘组件，可实现任意方向的光滑基面安装，除了适配激光切割机的玻璃盖，也可临时固定在铣床工作台的光滑靠面、雕刻机的主轴旁侧等位置，满足不同加工场景的临时对位需求。供电部分采用通用USB接口方案，可直接接驳设备闲置USB口、移动电源或者常规USB供电适配器，无需额外配置专用电源模块，布线灵活，不会干扰设备原有走线与运动部件行程。

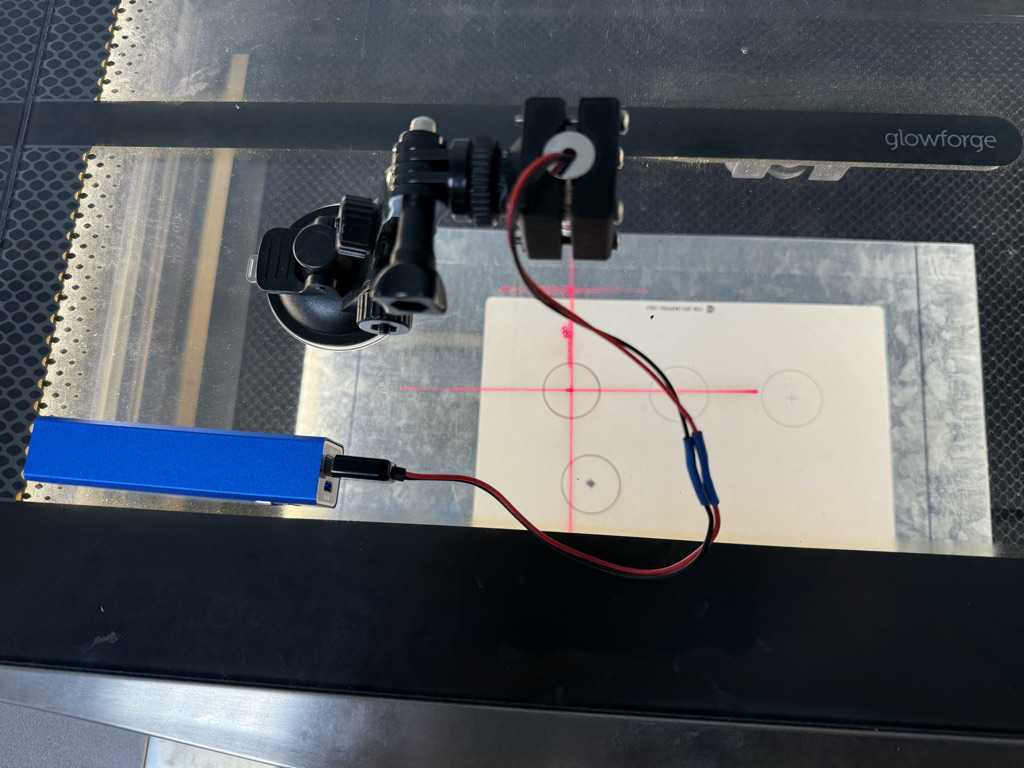

　　从安装边界来看，安装座整体为方块式紧凑布局，突出安装基面的高度控制在较低范围，不会遮挡设备加工观察视线，也不会与设备运动的横梁、激光头组件发生运动干涉。所有外露的锁紧螺栓均采用标准M3规格不锈钢紧固件，防松螺母配套使用，长期受设备加工振动影响也不会出现松动移位，保证十字线基准的位置精度。在实际使用中，操作人员只需在放置工件前打开激光笔，移动工件让工件上的预标记点、待加工轮廓基准与台面上的十字激光线重合，即可完成快速对位，相比传统对位方式可缩短70%以上的准备时间，尤其适合小批量多品种的加工场景，频繁更换工件时无需反复校准基准位置。

　　设计过程中充分考虑了不同使用场景的兼容性，安装座的激光笔安装腔预留微调余量，可通过侧边的紧定螺钉微调激光笔的俯仰角度，补偿不同安装基面的倾斜误差，保证十字线在整个加工幅面内的正交精度。吸盘采用柔性丁腈橡胶材质，与玻璃、金属、亚克力等光滑基面都能形成可靠的负压吸附，承受常规的设备振动不会脱落，同时不会在安装基面上残留胶痕或者划伤表面，拆卸后可快速更换安装位置，适配不同工序的对位需求。对于同时操作激光切割、CNC铣削、激光雕刻多台设备的加工人员来说，这款安装座可快速在不同设备间转移使用，无需为每台设备单独配置对位装置，降低车间工具配置成本。
