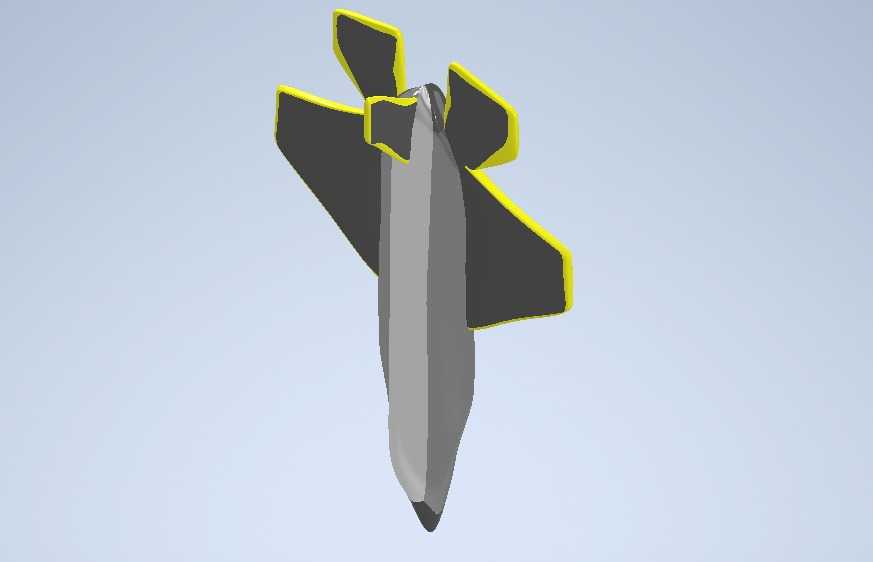

在通用航空飞行器的前期研发环节,机身作为整架飞机的核心承载结构,其外形设计与气动性能直接决定了飞行过程中的阻力特性、升阻比表现以及飞行稳定性,本次完成的机身结构三维设计,重点围绕低速通用航空场景下的飞行需求展开,在建模初期就同步结合了计算流体力学的仿真校验逻辑,没有沿用传统先建模后仿真的串行流程,而是把气动载荷的分布预判融入到每一段曲面的曲率调整过程中。从实际应用场景来看,这类机身结构主要适配小型单发通用飞机,可用于飞行训练、短途低空通勤、航空测绘作业等场景,机身需要承担机翼、尾翼、起落架、动力装置的连接载荷,同时还要为机载设备、燃油系统以及驾乘人员提供足够的安装与容纳空间,设计过程中首先明确了机身的截面轮廓,采用了类椭圆的截面构型,相比正圆形截面能够在保证结构强度的前提下,有效降低机身正面的迎风阻力,同时拓宽机身内部的可用布置空间,方便后续航电设备、操纵管路的排布。
在外形尺寸的边界设定上,严格遵循低速飞机的气动设计规范,机头部位采用了大曲率的钝头构型,避免尖锐机头在低速飞行状态下产生不必要的气流分离,从机头到机身中段的过渡曲面做了连续曲率处理,保证曲面的G2连续性,让气流能够沿着机身表面平滑流动,减少摩擦阻力与压差阻力的产生;机身中段为等直段设计,这一区域是主要的承载与设备安装区域,在建模时预留了机翼对接的安装接口位置,接口处的结构做了局部加厚的设计考量,能够传递机翼产生的升力与机动飞行时的交变载荷,避免应力集中导致的结构疲劳问题。

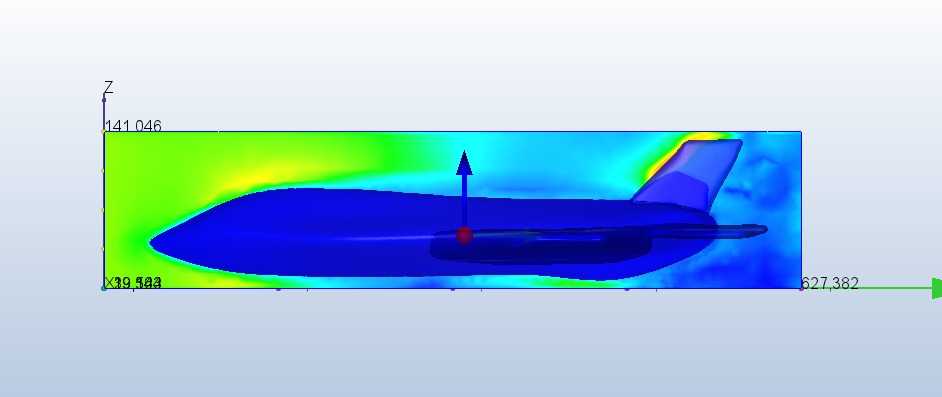

机身后段采用了缓慢收缩的尾椎构型,收缩角度控制在气流不发生提前分离的阈值范围内,既能够减少机身尾部的涡流阻力,也为尾翼的安装提供了合理的力臂长度,保证纵向与航向的操纵效率。本次建模过程中同步完成了机身外部流场的仿真分析,从仿真得到的压力云图可以看到,机头正迎角区域的压力分布均匀,没有出现局部高压区异常集中的情况,机身中段的表面压力梯度变化平缓,机翼与机身对接的翼根区域,通过曲面修型有效缓解了翼身干扰带来的阻力增量,尾椎部位的气流附着效果良好,没有出现大面积的气流分离区,这一设计能够有效降低飞行过程中的燃油消耗,提升飞机的航程表现。在结构设计的细节处理上,机身表面的蒙皮分块位置做了合理规划,避开了气动载荷较大的区域,同时为后续的维护口盖预留了安装位置,口盖周边的结构做了加强筋的布置考量,保证开口区域的结构刚度不会出现明显下降;机身内部的桁条布置位置在建模时也做了初步的点位预留,沿着机身纵向的载荷传递路径排布,能够有效提升蒙皮的抗失稳能力,在承受机动载荷与增压载荷(若为增压座舱构型)时,保证结构不会发生局部变形。
需要注意的是,这类机身模型在后续的详细设计阶段,还需要结合所选材料的力学性能参数,完成静强度校核、疲劳寿命分析以及颤振特性校验,目前的三维模型已经完成了气动外形的精准构建与关键安装边界的定义,能够直接导入后续的仿真分析模块或者结构详细设计流程中,为后续的起落架布置、动力系统安装、航电设备排布提供准确的三维基准,避免后续设计过程中出现尺寸干涉、气动特性不达标等问题。在建模过程中,所有曲面都经过了曲率连续性检查,没有出现曲面褶皱、曲率突变等影响气动性能的建模缺陷,模型的坐标系采用航空领域通用的机体坐标系设置,原点位于机头参考点,X轴沿机身纵轴向后,Z轴竖直向上,方便后续对接机翼、尾翼等其他部件的装配工作,也能够直接导入流体仿真软件中完成网格划分与流场计算,无需再做额外的坐标系调整与几何修复工作。
