简化结构F1概念赛车单体壳造型设计

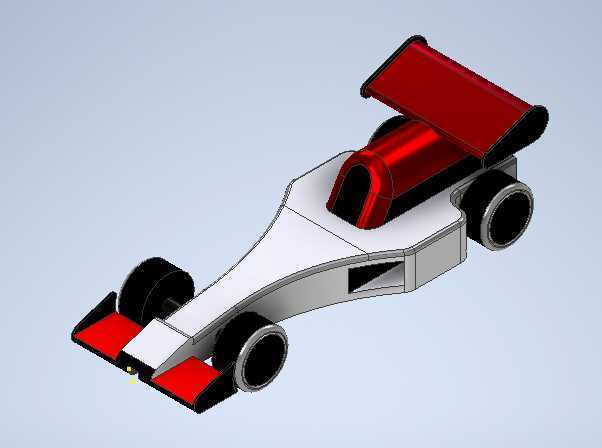

　　本次呈现的F1赛车简化结构模型，核心面向赛车结构原理教学、青少年科创赛事原型制作、桌面展示摆件开发三类应用场景，在结构设计阶段做了大量工程化简化，规避了真实F1赛车上复杂的动力总成、悬架调节机构、液压控制系统等非核心展示结构，让使用者可以快速理解方程式赛车的核心空气动力学布局与基础承载结构逻辑。从实际用途来看，该模型可作为高校车辆工程专业赛车结构课程的具象教学道具，帮助学生快速建立方程式赛车的整体构型认知，也可作为3D打印爱好者的入门拼装模型，拆分打印后仅需简单粘接即可完成组装，不需要额外的紧固件与活动结构调试，大幅降低制作门槛。在功能特性设计上，模型保留了F1赛车最核心的空气动力学套件布局：前部设置了双层结构前翼，

　　左右翼片带有12度的负攻角设计，能够在模型处于气流场中时，为前轮区域提供下压力导向，同时梳理流经车身侧面的气流，减少乱流对尾部的干扰；中部采用了一体化的单体壳座舱结构，座舱开口按照真实赛车的驾驶舱视野范围做了等比例缩小，座舱内部预留了通用的人偶安装位，可适配1:32比例的标准赛车手模型；尾部设置了大尺寸高位尾翼，尾翼主翼面采用25度正攻角设计，端板两侧做了切角处理，能够在气流流经尾部时形成稳定的高压区，提供整车主要的下压力来源，同时尾翼与车身尾部的连接采用了简化的单支柱结构，减少不必要的结构复杂度。设计思路上，整个模型遵循“核心特征优先、非必要结构简化”的原则，首先确定了210mm的总长边界，对应1:24的常用模型比例，

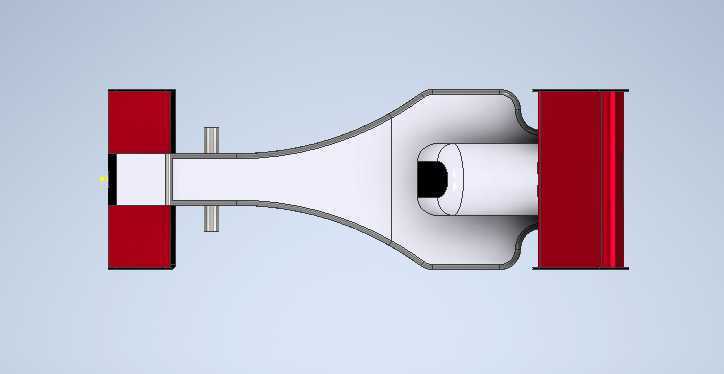

　　宽度控制在85mm，高度控制在55mm，所有外凸结构都在这个矩形安装边界内，方便使用者使用常规尺寸的3D打印机一次打印完成，不需要拆分大件；车身主体的壁厚统一设置为2mm，既保证了打印后的结构强度，不会因为轻微磕碰出现断裂，也不会因为壁厚过大导致打印耗材浪费、打印时间过长；前翼与车身主体、尾翼与车身主体的连接位置都做了0.2mm的安装间隙设计，既可以直接打印为一体化结构，也可以拆分打印后通过过盈配合完成组装，适配不同使用者的制作需求。外形尺寸与安装边界方面，模型前部最宽点为前翼左右端板位置，宽度82mm，距离车身前端面12mm，前翼最低点距离基准面3mm，避免打印时出现底部翘边问题；车身中部单体壳的最宽位置为座舱侧箱区域，

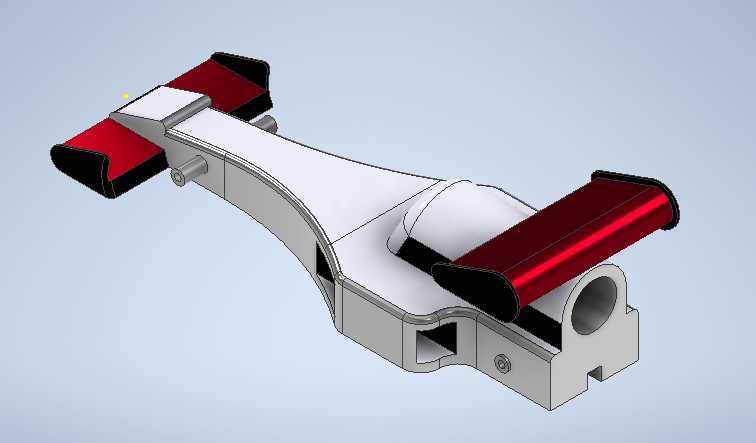

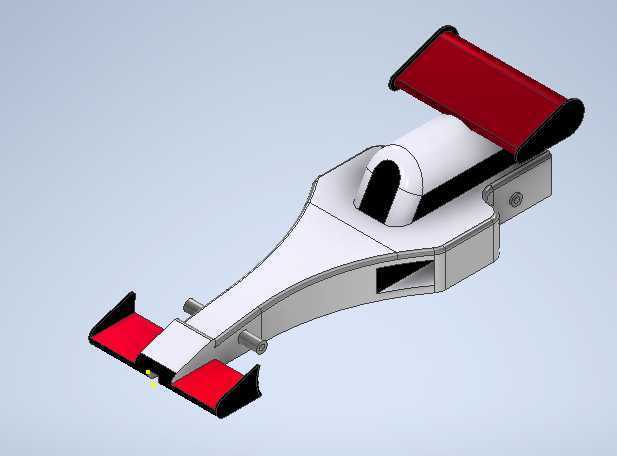

　　宽度60mm，侧箱底部做了5度的内收斜角，方便打印时添加支撑后顺利拆除；尾部尾翼的最高点距离基准面52mm，尾翼左右端板宽度78mm，尾翼后端面距离车身最后端8mm，预留了足够的气流脱离空间；车身底部为完全平面设计，不需要添加额外的支撑结构即可直接放置在打印平台上，打印时仅需为座舱开口、尾翼下方的悬空区域添加少量树状支撑，拆除后不会留下明显的支撑痕迹。在细节处理上，车身侧箱位置预留了模拟散热口的凹陷结构，深度1mm，不需要打通车身，既还原了真实赛车的侧箱散热特征，也不会破坏车身主体的结构强度；前轮轴位置做了简化的凸台结构，没有设置可转动的轮轴，避免小尺寸轴结构在打印时出现断裂问题，如果使用者需要制作可动版本，也可以自行在凸台位置打孔，安装直径3mm的金属轴作为轮轴，适配通用的模型轮胎；车身表面所有的棱边都做了R0.5mm的圆角处理，避免打印后出现锋利的边缘，同时也更贴近真实赛车的曲面过渡效果，减少空气阻力模拟时的棱角干扰。整个模型的结构没有复杂的曲面倒扣，所有特征都可以通过三轴加工或者常规FDM3D打印完成制作，不需要特殊的打印支撑材料，也不需要后续的复杂打磨处理，打印完成后仅需简单去除支撑、打磨毛边即可进行上色处理，适配不同爱好者的制作能力。
