钢管框架式小型休闲卡丁车结构

　　这套小型四轮休闲车采用外露钢管桁架作为承载主体，整体围绕低重心、短轴距和轻量化的使用需求展开。车架前部以三角形杆件布置形成转向与前悬安装区域，杆件之间通过焊接节点传递冲击载荷；中部留出驾驶员乘坐空间，座椅靠背近似直立，座面位置偏低，使乘员重心落在前后轴之间，减少转向时的侧倾趋势。后部集中布置动力与传动相关安装位，后轮附近保留较大的构件固定面，便于后续匹配电机、链轮或小型动力单元。

　　从实际用途看，该结构更偏向场地休闲、园区短途代步、教学演示以及个人改装验证。车辆没有封闭车身，主要构件均直接暴露，便于观察转向拉杆、车轮支架、座椅支撑和车架受力路径，也适合在三维环境中检查装配关系。前轮承担转向功能，方向盘通过倾斜的转向柱向下连接转向机构，转向柱角度经过布置，使驾驶员手部操作位置与座椅、靠背形成较自然的驾驶姿态。后轮作为主要驱动承载侧，周边空间兼顾动力件安装、链条传动避让和维护拆装。

　　外形边界方面，车体宽度由四轮轮距决定，四个车轮均布置在车架外侧，轮胎外缘构成最宽轮廓；前悬长度较短，车头没有复杂覆盖件，前车架端部可作为防撞或附件安装区域。后部轮廓略高于车架平面，用于容纳动力组件和后轮连接结构。座椅位于车体中央偏后位置，靠背高度明显高于车架侧管，能够为乘员背部提供支撑。方向盘位于座椅前方，轮圈外缘与座椅前缘之间保留腿部活动空间，驾驶员进出时不会被侧方杆件明显干涉。

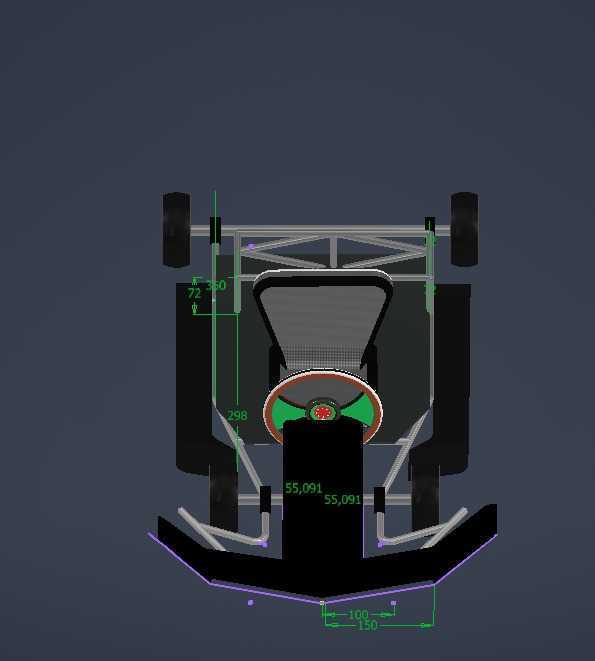

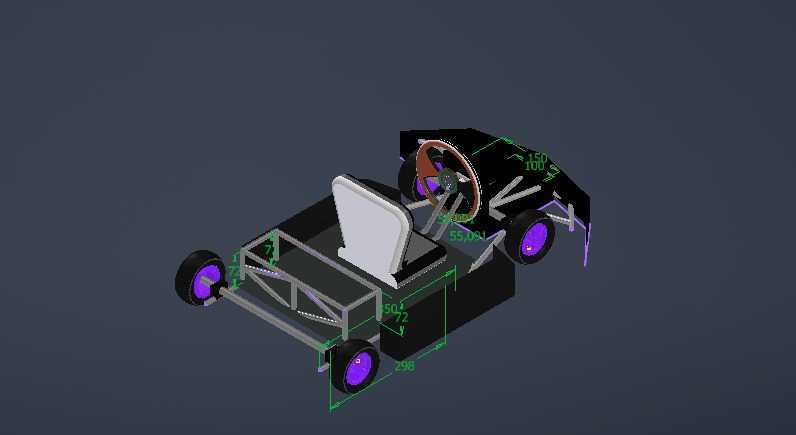

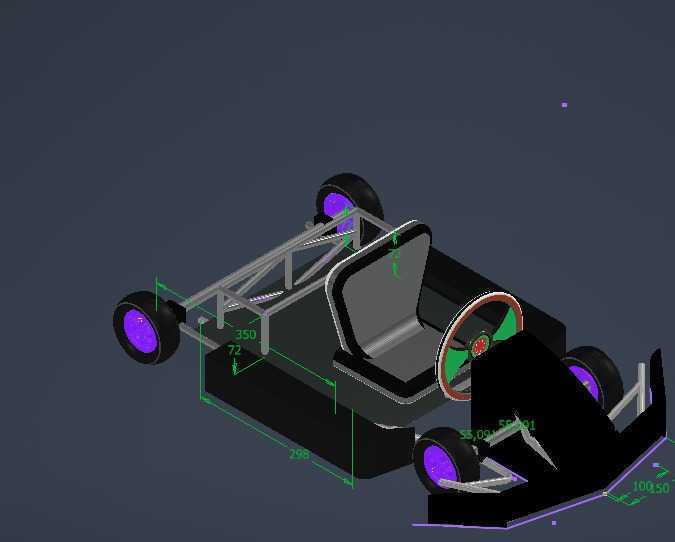

　　建模过程中，车架管材的中心线布置是核心。前部三角区不仅服务于转向器安装，还利用斜管把前轮受到的横向力分散到左右纵梁；中部底架采用多根横管连接两侧梁，形成踩踏和座椅固定基础；后部通过加高支架与侧向补强杆构成动力安装腔体。车轮采用小直径宽胎样式，紫色轮毂与黑色轮胎形成明确部件区分，轮胎与车架之间预留跳动间隙，避免在悬架压缩或转向摆动时发生摩擦。

　　转向系统的空间校核需要同时关注方向盘、转向柱、十字连接或拉杆路径以及前轮转角。图中转向柱从方向盘斜向下方延伸，靠近前车架位置与转向执行件相连，左右拉杆以近似对称的方式连接前轮支架。该布置能减少方向盘到前轮之间的传动环节，也让结构更直观。前轮支架保留主销倾角的视觉表达，车轮在最大转角状态下应与前管、拉杆和制动附件保持安全距离。

　　座椅设计采用简单的薄板成型思路，座垫与靠背之间形成折角，底部通过支架固定在车架横管上。由于卡丁车行驶振动直接通过车架传递，座椅支撑点不宜过于集中，建模时在座椅下方增加横向承托面，可把乘员载荷分配到多根管材上。靠背后方与车架后部之间保留空隙，既方便安装紧固件，也为后期增加靠垫、安全带固定点或车身护板留下位置。

　　后部动力区域的结构设计强调可改装性。车架后端形成近似盒式的安装空间，侧面杆件可用于挂载电机座、电池托盘或传动护罩；后轮轴附近的支撑结构需要承受驱动力矩和制动反力，因此节点处宜采用补强板或加厚连接块。三维布置时应检查链轮、制动盘、后桥和车架纵梁之间的相对位置，保证链条直线段不与管材交叉，维护时也能拆出轮轴或张紧机构。

　　安装边界上，整车最低位置集中在车架底管和车轮下部，底架与地面之间保留通过性间隙，适合平整铺装路面；车体最高点为方向盘和靠背区域，运输或放置时可据此确定堆叠与围挡尺寸。四轮外侧轮廓决定停车占位宽度，前后突出量较小，使车辆在狭窄场地内转向灵活。若后续增加外覆盖件，应优先覆盖前轮侧方、转向传动区和动力链条区域，既不影响散热，也能降低衣物卷入风险。

　　从结构验证角度看，该模型适合继续开展车架管径校核、焊接节点细化、轮距轴距调整、人机姿态复核以及动力件匹配。外露式布局让每个功能区域都具备清晰的修改入口：前车架可调整转向几何，中部可更换座椅形式，后车架可扩展动力方案，轮组位置也可根据轮胎尺寸重新校核。整体结构不以复杂曲面为重点，而以杆件受力、装配空间和驾驶姿态为核心，适合小型休闲车辆从概念构型走向详细设计的前期阶段。
