传统日式千鸟榫互锁木结构构造

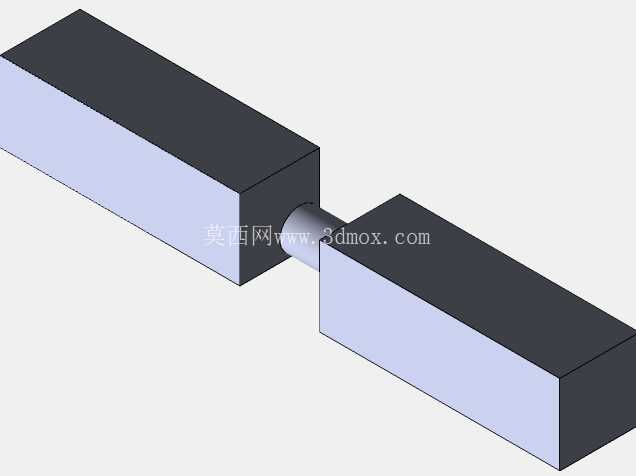

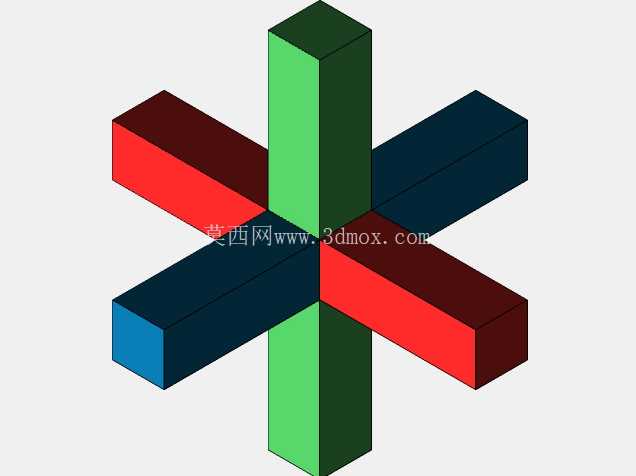

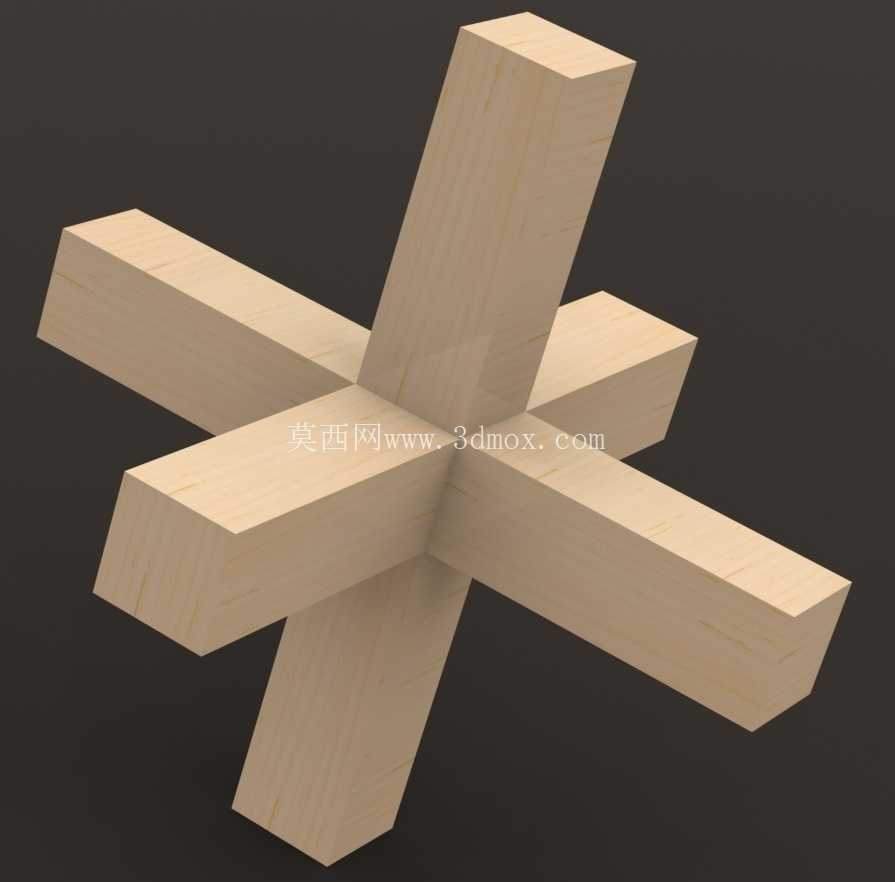

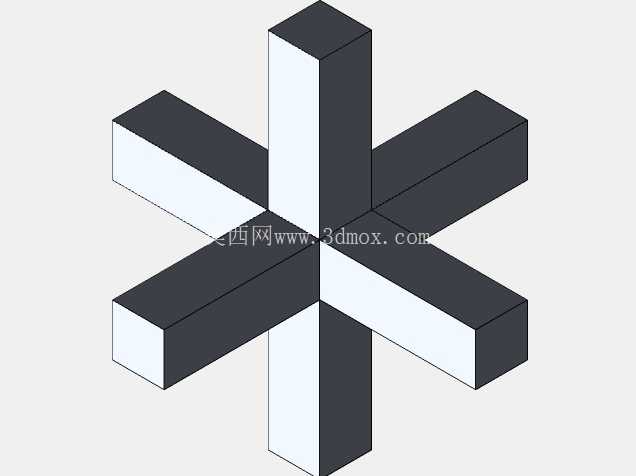

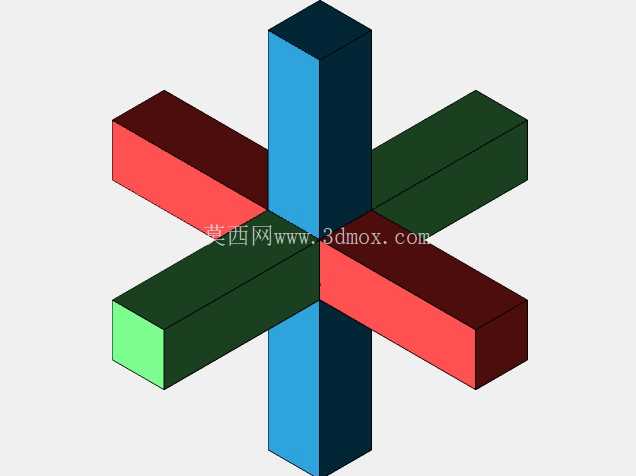

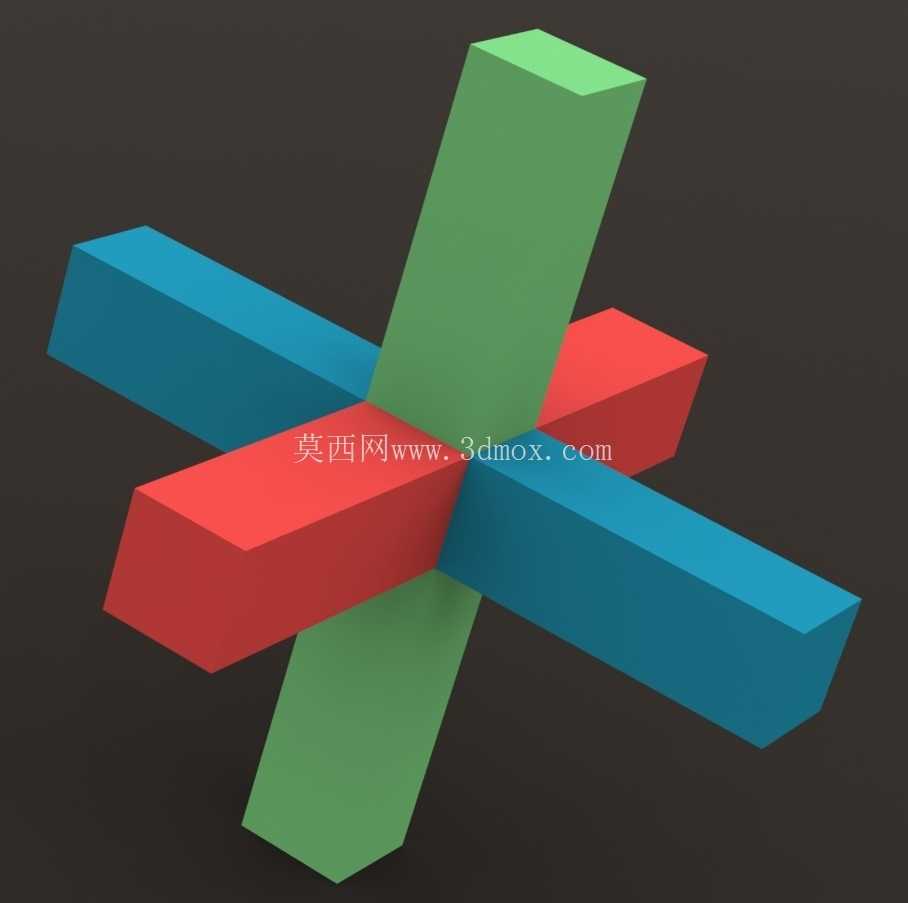

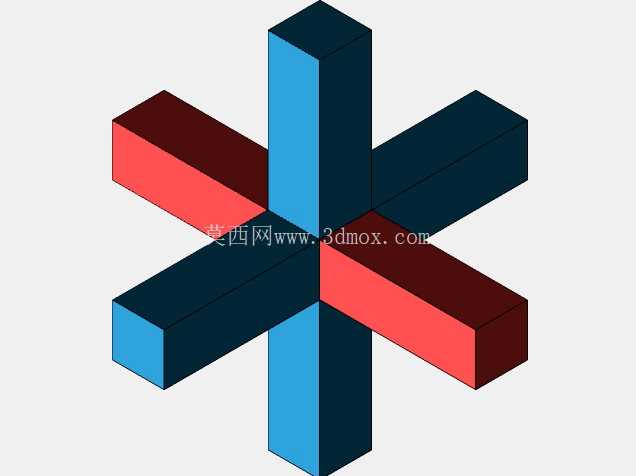

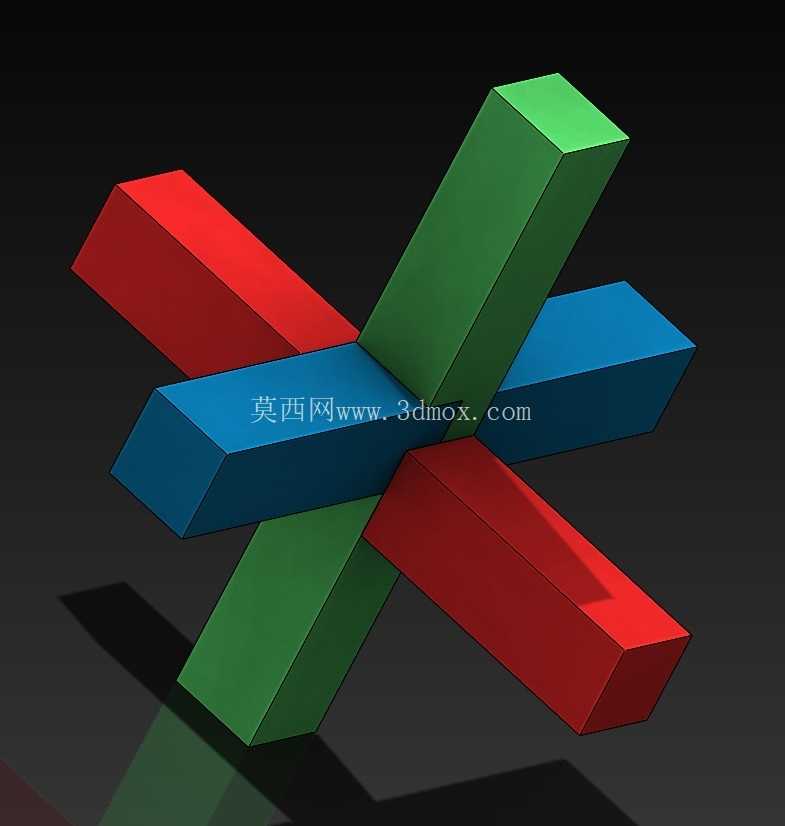

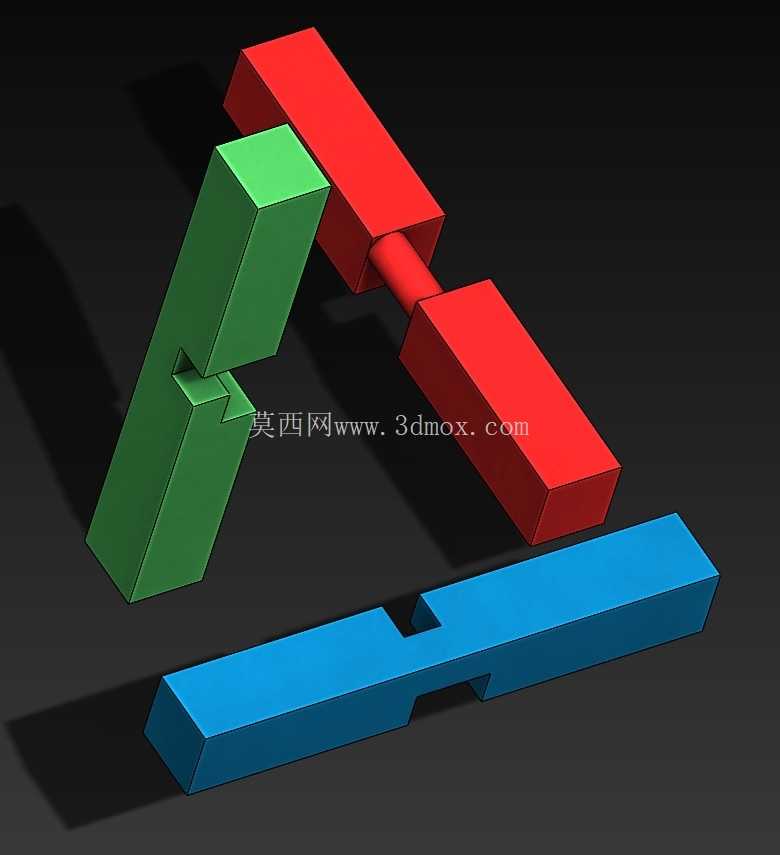

　　本次拆解的互锁木构件，是日式传统细木工体系里极具代表性的无钉连接结构，三个独立加工的木质构件通过空间交错的榫槽咬合，无需额外金属固件即可形成稳定的三角支撑形态，这类结构最早被应用在传统木构建筑的节点补强、小型木制收纳器具的框架拼接，以及传统木玩的结构设计中，近年也被不少文创家具、模块化展陈装置的设计团队借鉴，用来打造无外露连接件的极简木质产品。从结构设计逻辑来看，三个构件分别沿X、Y、Z三个空间轴向布置，每个构件上都加工有与另外两个构件截面完全匹配的通槽与凸榫，槽位的公差控制需要控制在0.1mm以内，过松会导致节点晃动失稳，过紧则会出现装配卡滞，甚至在敲击装配时造成木材劈裂。

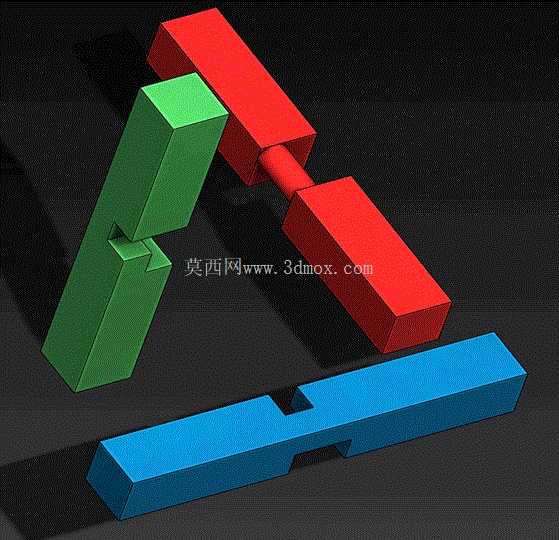

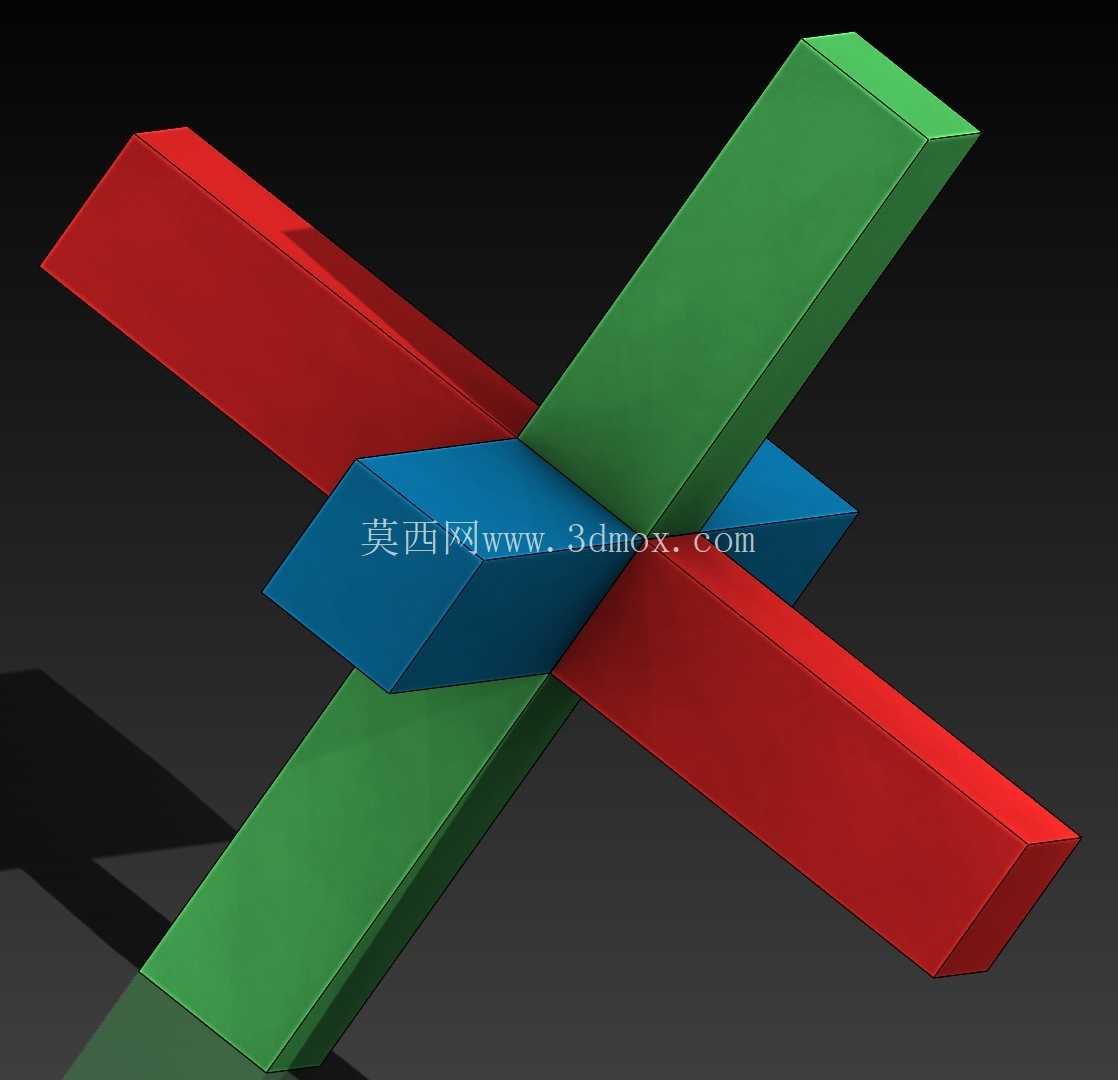

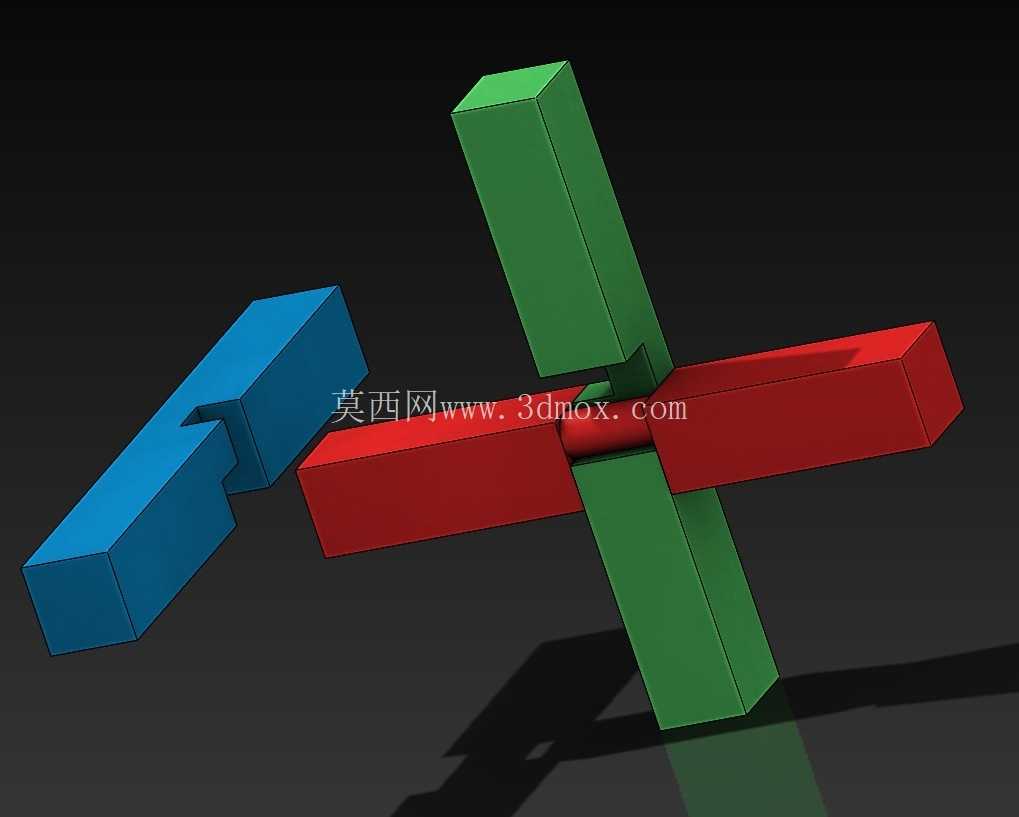

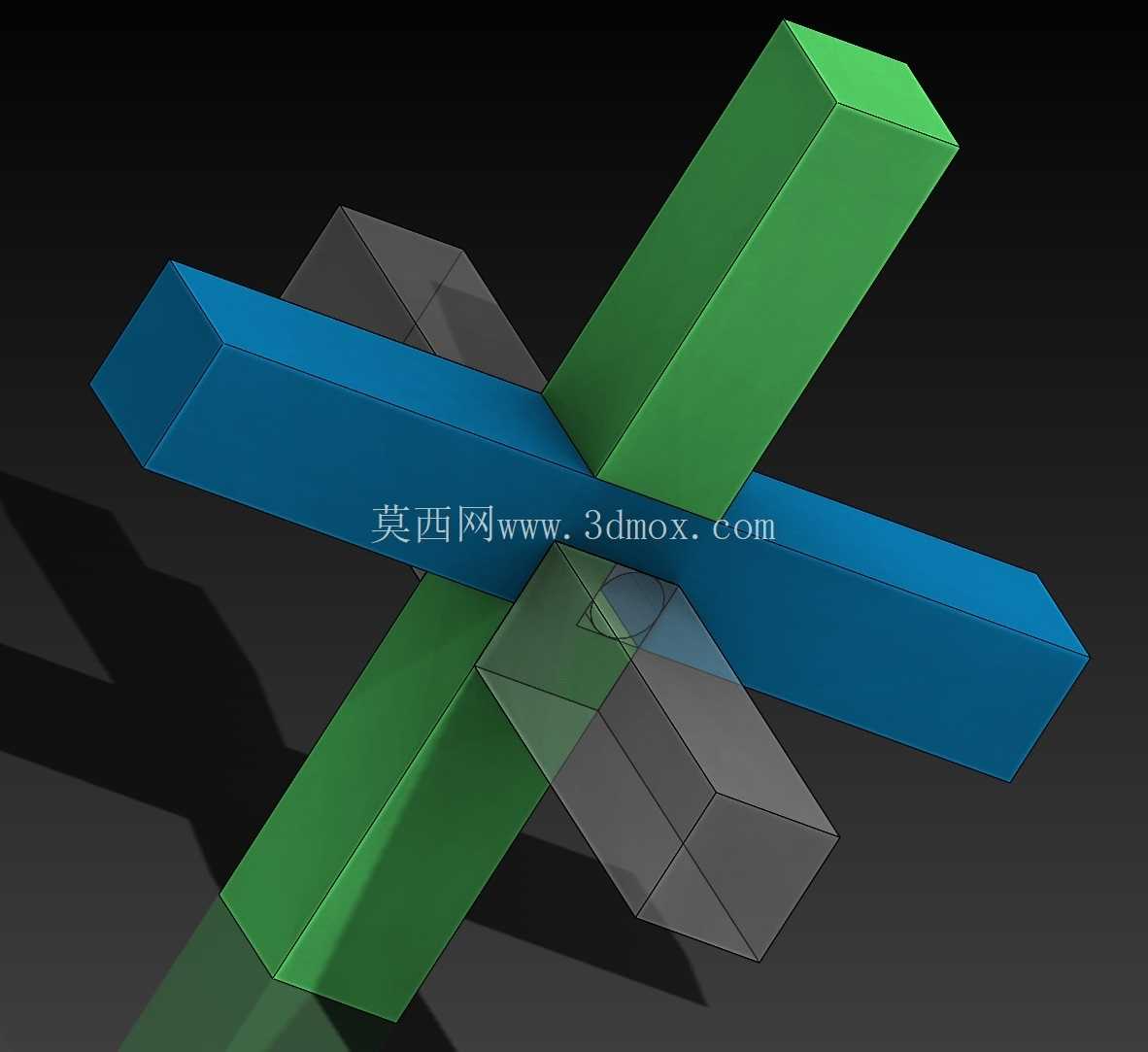

　　不同于常见的直榫、燕尾榫只能实现两个构件的平面连接，这套互锁结构的核心在于三个构件的装配顺序存在唯一解，必须按照特定角度依次穿入，最后一个构件滑入到位后，整个结构会形成双向锁止，任意单个构件都无法沿轴向抽出，不需要额外涂胶或加装销钉即可承受多方向的拉压载荷。从实际应用的安装边界来看，这类结构的单构件截面尺寸可以根据使用场景灵活缩放，小到边长10mm的木质益智玩具，大到截面边长120mm的建筑木构节点，只要保持槽位与构件的比例关系一致，就能实现同等的锁止效果；需要注意的是，这类结构对木材的干缩率有较高要求，若选用未经过充分干燥的木材，后期温湿度变化导致的构件变形会让榫槽配合间隙发生变化，要么出现松脱，要么出现胀死无法拆卸的问题。

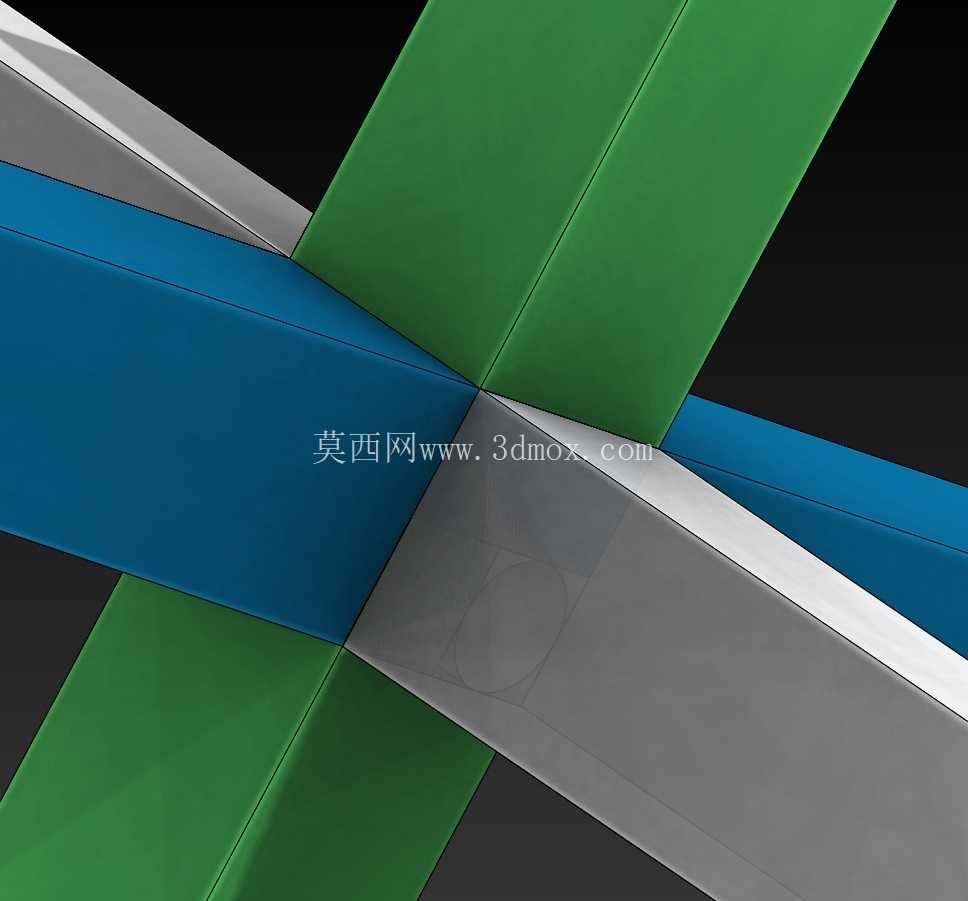

　　在实际加工过程中，每个构件的槽位都需要保证两个垂直方向的尺寸精度，槽口的倒角处理需要控制在0.5mm以内，倒角过大容易导致装配后出现旷量，倒角过小则会在装配时因为木材纤维的摩擦导致卡滞；不同于金属构件的过盈配合可以通过压力装配实现，木质构件的配合需要兼顾木材的各向异性，顺纹方向的配合公差可以稍小，横纹方向需要预留微量间隙，避免温湿度变化时木材横纹方向的膨胀导致结构开裂。

　　这类互锁结构的受力特性也十分有特点，当三个构件组成的三角结构承受垂直于三角平面的载荷时，每个榫卯节点都会承受剪切力，木材顺纹抗剪强度较高的特性刚好可以匹配这类受力需求，而当承受平面内的拉力时，三个构件的凸榫会互相抵住，将拉力分散到三个构件的轴向，充分利用木材顺纹抗拉强度高的优势，避免了传统单榫节点受拉时容易出现榫头折断的问题。在现代家具设计应用中，不少设计师会将这类结构用在可拆卸家具的连接节点上，用户不需要额外工具即可完成组装，同时避免了金属连接件外露影响外观质感，也解决了传统五金连接件长期使用后出现松动、锈蚀的问题；在木构建筑的临时展陈装置中，这类结构可以实现构件的反复拆装复用，不需要现场打胶或焊接，搭建效率远高于传统连接方式，拆除后也不会产生多余的建筑垃圾。需要注意的是，这类结构不适用于长期处于高湿度或户外暴晒的场景，木材的湿胀干缩会直接破坏榫槽的配合精度，导致结构失稳，若要在这类场景使用，需要对木材进行浸渍改性处理，降低木材的湿胀干缩率，同时在槽位配合面涂抹耐磨涂层，减少反复拆装带来的磨损。
