自制木工车床专用夹持式刀架组件

在小型木工加工作业场景里，木工车床的刀架是直接决定车削精度、操作安全性的核心功能部件，这套适配自制木工车床的夹持式刀架组件，完全围绕小型木料车削的实际操作需求设计，没有冗余的装饰结构，所有几何特征都服务于功能实现。从实际应用场景来看，这类刀架主要适配床身采用平行导轨结构的小型自制木工车床，多用于手工木艺加工、小型木构件试制、DIY木工创作等场景，可配合手持车刀完成圆柱面车削、端面修整、圆弧成型、开槽等常规木工车削工序，相比市面上成品车床的一体式刀架，这套组件的夹持调节范围更灵活，能适配不同厚度的床身导轨，也能根据车刀的握持角度快速调整支撑位置。

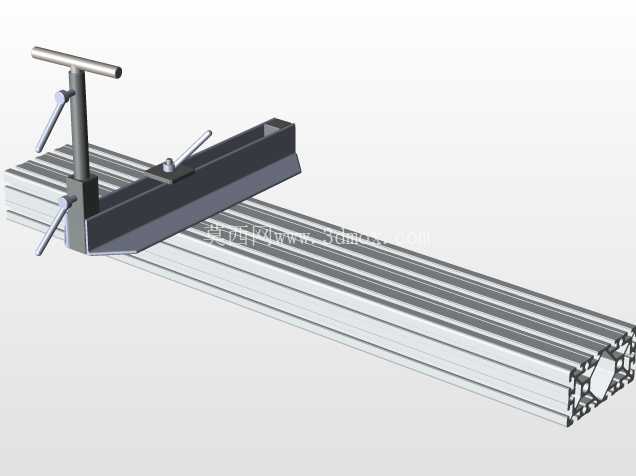

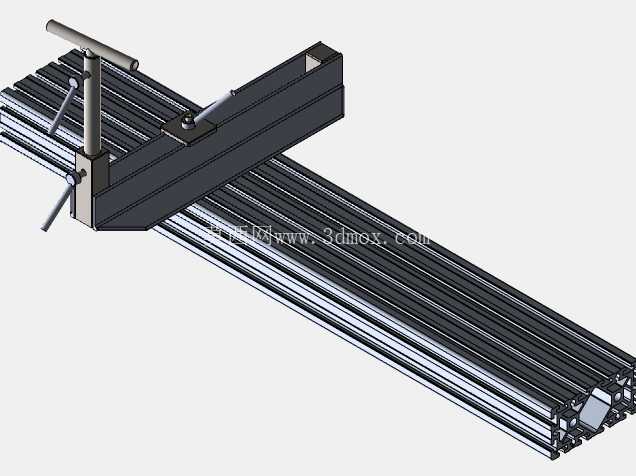

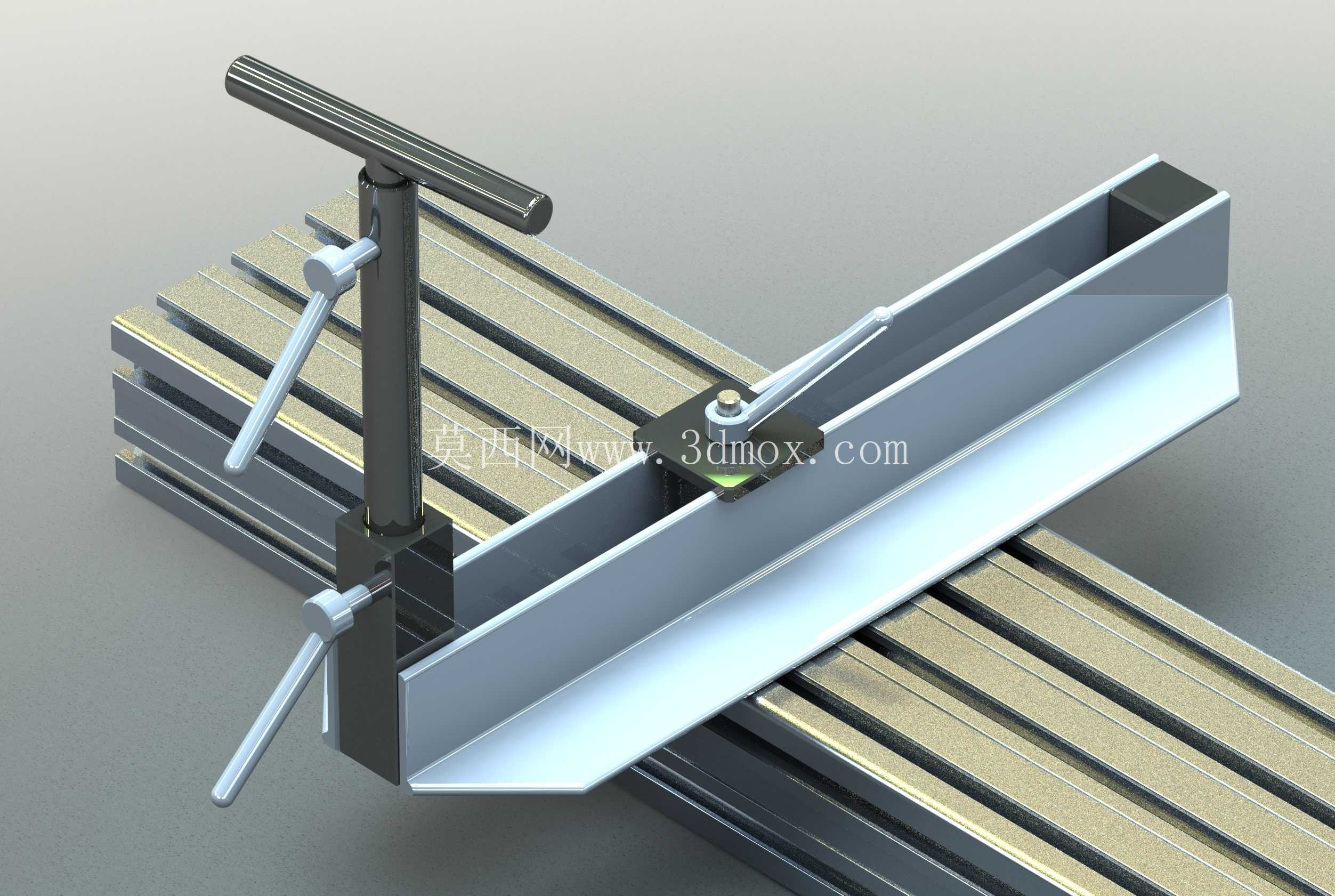

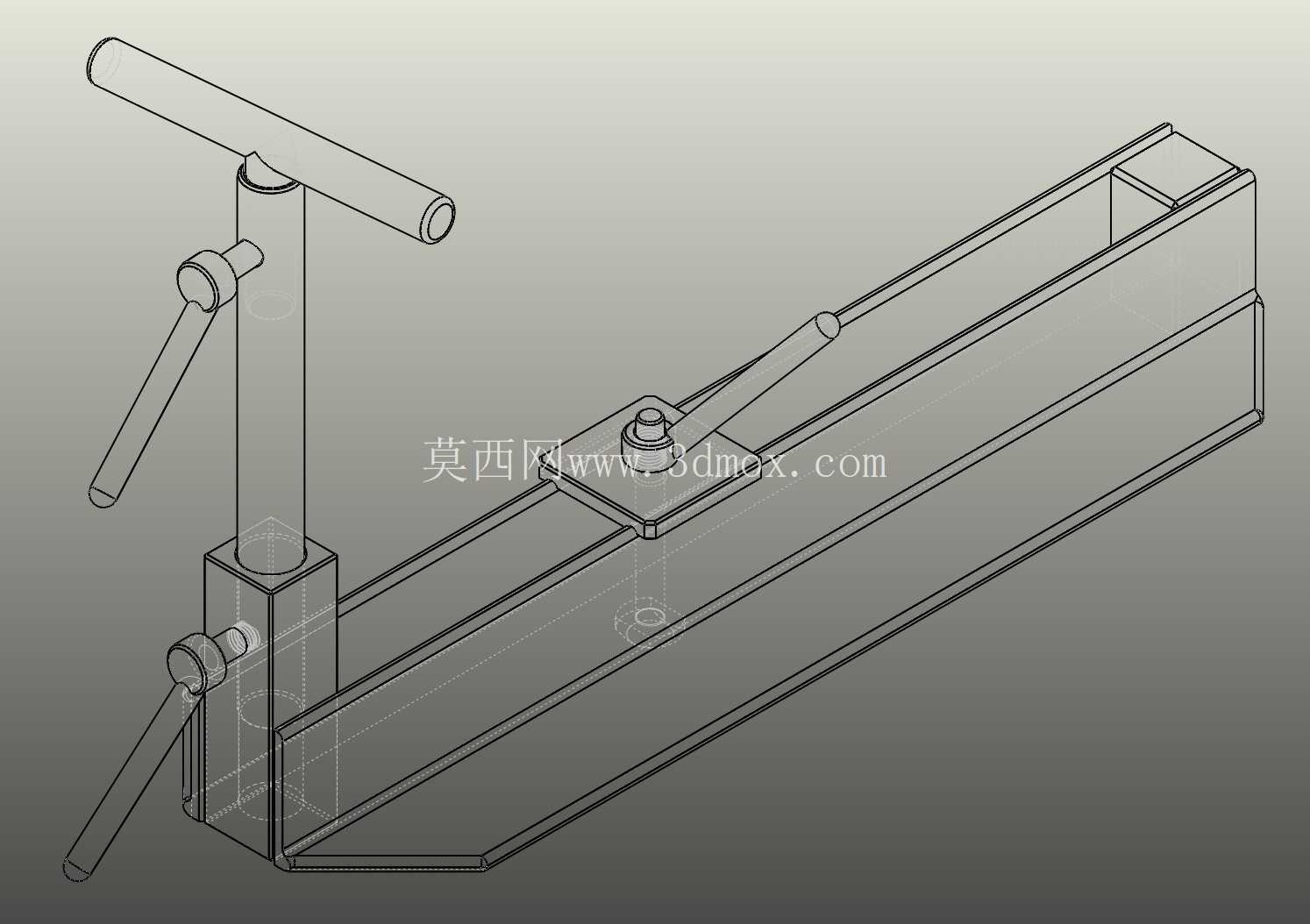

从功能特性上看，这套刀架组件采用侧压夹持+T型锁紧手柄的结构设计，夹持座部分通过两个带操作手柄的锁紧螺栓实现与床身导轨的固定，锁紧时操作手柄的力臂经过优化，不需要额外借助扳手就能达到足够的锁紧力，避免车削过程中刀架受侧向力发生位移。刀架的支撑臂采用直角折弯的型钢式结构，支撑面平整且有足够的刚性，车削时可以作为手持车刀的稳定支撑基准，操作人员可以将车刀抵在支撑面上平稳进给，减少手部抖动带来的车削误差，也能避免车刀打滑引发的安全问题。组件上附带的快速压块结构，可以在需要临时固定木料辅助定位时提供额外的压紧力，不需要额外搭配夹具就能完成简单的木料压紧作业。

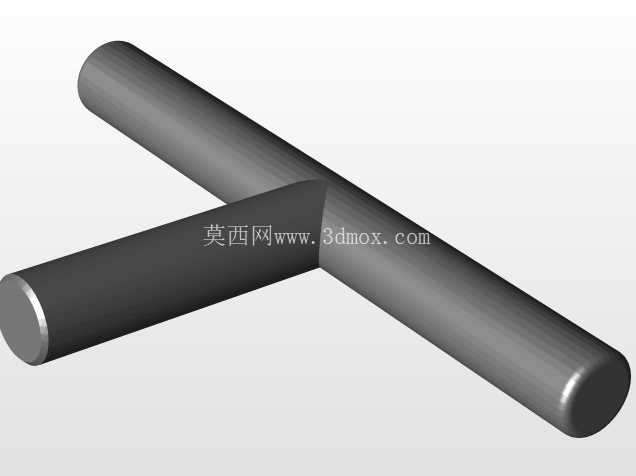

从设计思路层面来说，这套组件没有采用复杂的铸造或机加工一体式结构，而是采用标准型材配合机加工连接件的组合式设计，降低了自制加工的难度，所有受力部位都做了应力集中规避处理：锁紧螺栓的安装孔位做了沉台设计，避免螺栓头突出影响操作；夹持座与导轨接触的面做了防滑纹理处理，增大锁紧后的静摩擦力，防止大进给量车削时刀架移位；操作手柄的握持部分做了圆角过渡，长时间操作也不会出现硌手的问题。设计时充分考虑了小型自制车床的安装兼容性，夹持座的开口尺寸预留了足够的调节余量，可以适配不同厚度的平行导轨床身，不需要对原有车床床身做额外改造就能直接安装使用。

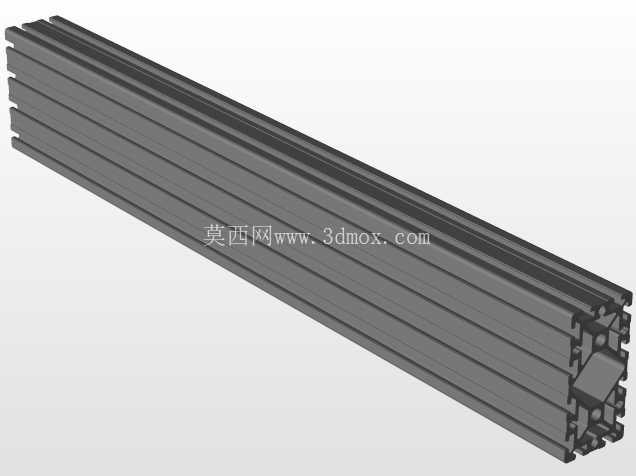

从安装边界与尺寸适配角度来说，这套刀架组件的安装不需要在床身上打孔，完全依靠侧部的夹持力实现固定，安装位置可以沿着床身导轨轴向任意滑动调整，锁紧后不会损伤导轨表面。刀架支撑面的高度经过匹配设计，与常见小型木工车床的主轴中心高适配，车削时车刀的刀尖高度可以自然对准木料回转中心，不需要额外垫高车刀。组件的整体宽度控制在合理范围内，不会在床身两侧占用过多操作空间，尾座移动时也不会与刀架组件发生运动干涉，横向伸出的支撑臂长度可以覆盖床身最大回转半径范围内的所有车削位置，无论是小直径的棒料车削还是大直径的盘类木料车削，都能提供稳定的支撑。实际使用时，操作人员可以根据车削工序的不同，快速松开锁紧手柄调整刀架的轴向位置和支撑角度，调整到位后扳动手柄即可快速锁紧，整个调节过程不需要借助额外工具，能有效减少工序切换的辅助时间，提升木工车削的作业效率。同时，这套组件的所有外露部件都做了去毛刺处理，没有尖锐的棱角，操作过程中不会刮伤操作人员，也不会勾挂衣物，符合小型加工设备的安全操作要求。
