龙门式DIY数控铣床初代结构设计方案

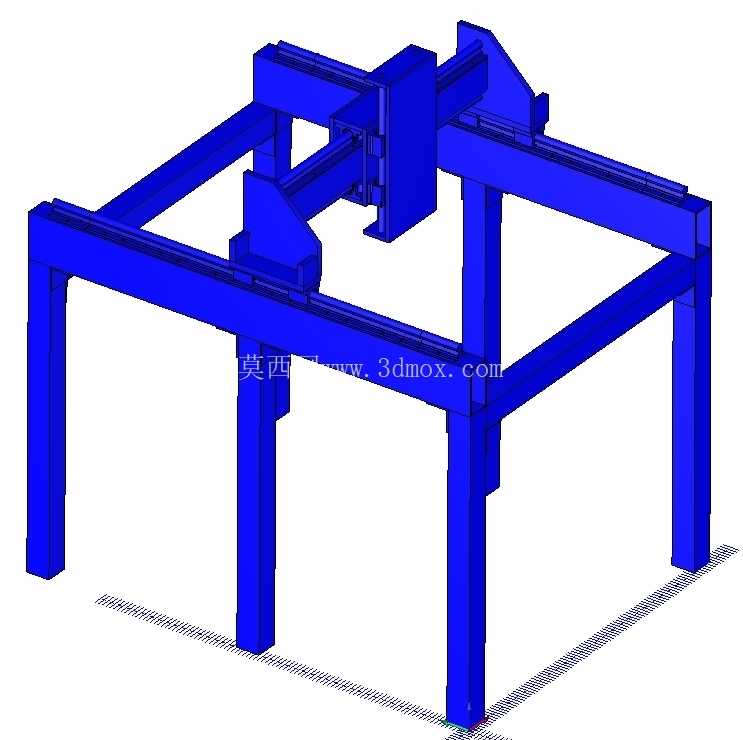

　　这套龙门式铣床结构，最初的设计定位是面向个人加工场景、小型工作室的非标零件加工需求，区别于工业级重型铣床的大占地、高成本特性，整体框架采用方通型材拼接的龙门架构，在保证结构刚性的前提下，尽可能压缩安装所需的占地边界，适配普通车间、个人工坊的有限安装空间。从结构布局来看，固定龙门的四根立柱作为整机的承重基础，直接连接底部的两条平行X向导轨安装梁，X向行程覆盖整个工作台面的加工范围，横梁架设在两侧立柱顶端，搭载可沿Y向移动的滑座，滑座下方垂向安装Z向主轴安装板，三个轴向的运动完全独立，传动路径上没有冗余的结构转接，能有效减少运动过程中的反向间隙，提升切削进给的稳定性。

　　在实际应用场景中，这类结构的铣床可以完成铝件、工程塑料、软金属的平面铣削、钻孔、攻丝以及简单的三维轮廓加工，对于小批量定制零件、手板件制作、DIY创意金属构件加工的适配性很强，不需要配套复杂的工业厂房基建，只要地面平整度满足安装要求，固定好底部地脚就能完成调试投入使用。设计过程中优先考虑了结构的易加工性，所有框架连接部位都采用标准件拼接的方式，没有设计复杂的一体铸造结构，普通的型材切割、端面铣平、钻孔攻丝工序就能完成所有零件的加工，大幅降低了自制的加工门槛，对于有一定机加工基础的爱好者来说，完全可以按照三维结构拆解零件逐步加工组装。从安装边界来看，整机的宽度方向尺寸控制在两米以内，长度方向根据X向行程的不同可以灵活调整，常规1米加工行程的版本整体占地不超过3平方米，高度方向预留了Z向主轴的上下运动空间，整体高度不超过1.8米，不需要额外加高车间层高就能安装。结构刚性设计上，龙门横梁和立柱的连接部位做了加强三角筋结构，避免主轴在重切削工况下出现横梁颤振的问题，X向导轨安装梁的截面尺寸经过核算，在满行程移动滑座的情况下，导轨安装面的挠度控制在允许范围内，不会因为长期受力出现导轨变形导致的加工精度下降。

　　三个轴向的导轨安装面都设计了可调的预紧结构，组装时可以通过配磨垫片调整导轨的平行度，不需要高精度的大型加工设备就能完成整机的精度校准，主轴安装位预留了标准的安装接口，可以根据加工需求更换不同功率的主轴电机，适配不同材料的切削参数要求。底部的两条平行导轨梁之间预留了工作台的安装空间，可以根据加工需求加装T型槽工作台或者真空吸附工作台，满足不同装夹方式的需求，整体框架的走线槽都设计在型材的内侧，运动过程中不会出现线缆拖拽、干涉的问题，所有传动部件的安装位都预留了防尘护板的安装位置，后期可以加装风琴罩或者钢板护罩，阻挡切削碎屑进入导轨和传动部件，延长设备的维护周期。

　　在功能特性上，这种龙门结构的铣床相比台式小型铣床，加工行程更大，刚性表现更好，相比工业级龙门铣床，成本更低，结构更简单，维护难度小，非常适合非量产的定制化加工场景，不管是个人DIY制作零件，还是小型工作室承接小批量加工订单，都能满足基本的铣削加工需求。设计时没有采用复杂的一体化铸件结构，全部采用拼装式框架，一方面是降低零件的加工难度，不需要开模铸造，单件就能加工制作，另一方面也方便运输和组装，所有零件拆解后都可以通过普通物流运输，到现场后按照装配关系就能完成整机拼装，不需要大型吊装设备辅助安装。结构的受力路径经过优化，切削过程中产生的切削力会通过主轴滑座传递到横梁，再通过两侧立柱直接传递到地面，不会让工作台承受额外的倾覆力矩，加工过程中整机的稳定性更好，即使是进行大切深的铣削作业，也不会出现明显的整机晃动。
