牛奶巴氏杀菌冷却板式换热设备

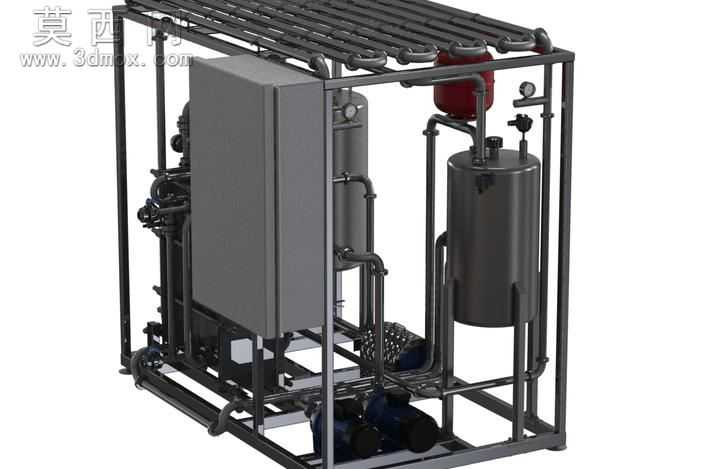

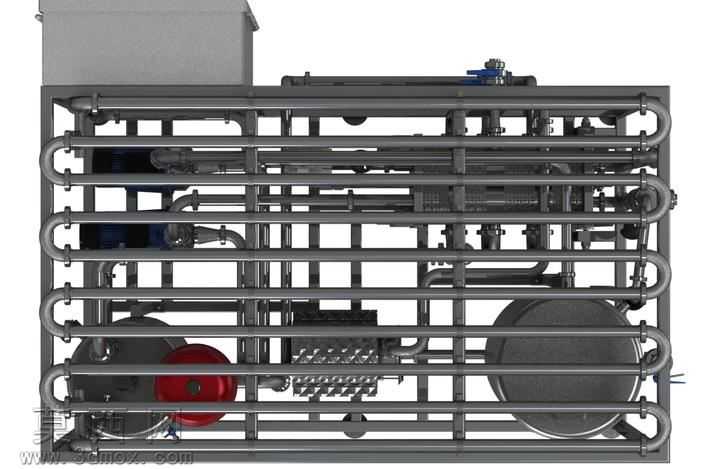

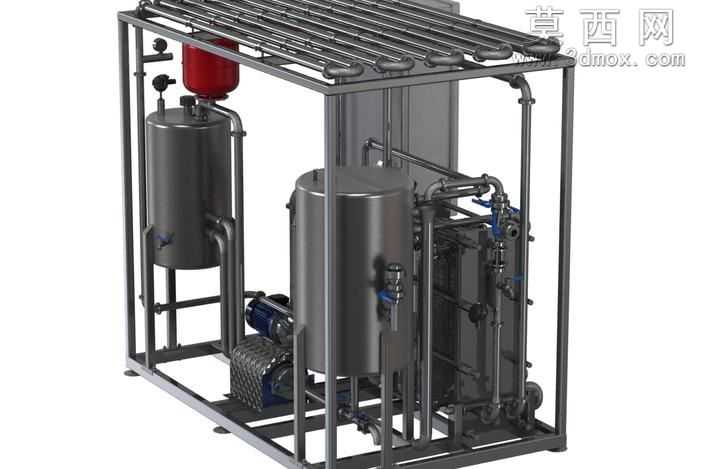

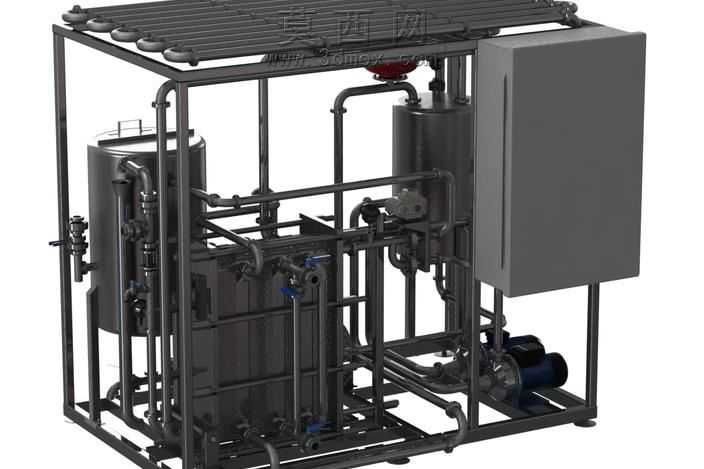

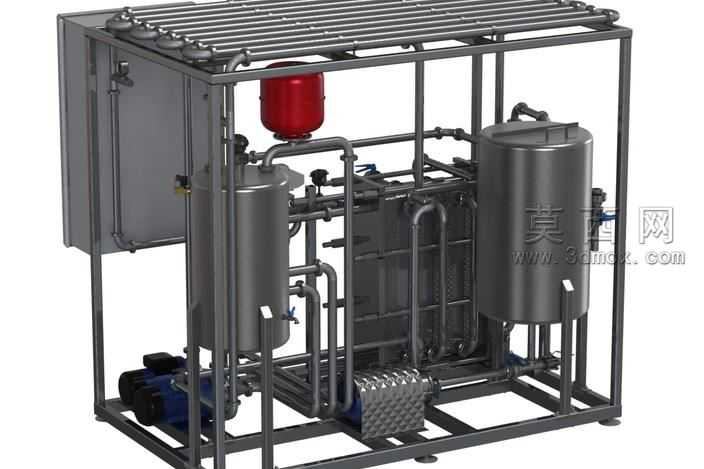

本模型为食品加工领域专用的牛奶瞬时巴氏杀菌冷却成套设备，采用三维参数化建模完成整体装配设计，完整还原了设备的管路布局、罐体结构、机架框架与电控柜体的全部细节。建模过程中首先搭建方管焊接成型的一体式承重机架，机架顶部预留多组管路固定位，底部设置可调支撑脚与泵体安装基座，保证整体结构的稳定性与安装适配性。核心换热单元采用四段式逆流板式换热器结构，建模时还原了板片堆叠的压紧结构、冷热介质进出的管路接口，配套设置保温处理的加热罐体与冷却罐体，罐体上预留温度检测接口、排污接口与物料进出接口，所有管路按照流体走向采用卫生级管道建模，搭配弯头、三通、阀门等标准卫生级管件，还原了物料从进入、瞬时加热、保温杀菌、逆流冷却到输出的完整流道。设备侧部集成独立的电气控制柜，柜体采用密封式钣金建模，预留散热格栅与柜门开合结构，底部安装离心式物料输送泵，泵体与管路采用软连接结构建模，避免运行震动传递至管路系统。渲染阶段采用工业级哑光金属材质赋予机架与管道，罐体采用镜面不锈钢材质还原食品设备的卫生级表面处理效果，电控柜采用冷轧板喷塑材质，泵体与电机采用铸铁哑光材质搭配金属接线盒细节，所有密封件采用橡胶材质区分，通过光影渲染突出管路的空间层次与设备的工业质感。设计思路围绕牛奶巴氏杀菌的工艺要求，采用四段逆流换热结构实现热量的高效回收，瞬时加热的设计避免牛奶营养成分被破坏，集成化的撬装结构无需现场复杂管路安装，整体布局紧凑合理，兼顾设备的操作维护空间与管路的最短流道设计，减少物料残留与压力损失，完全符合乳品加工的卫生规范与生产工艺要求。
