双导杆导向动力螺杆直线执行机构

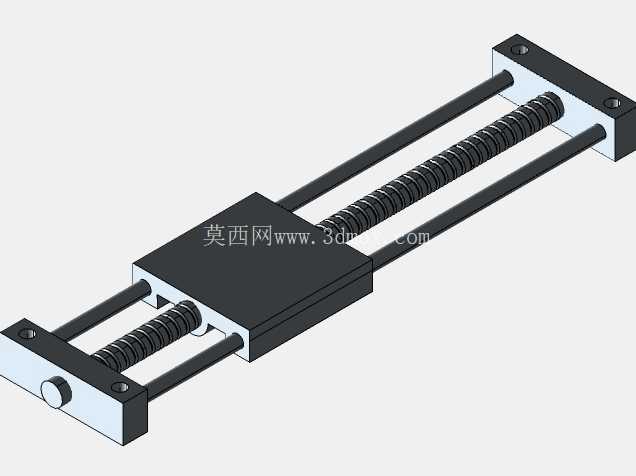

　　这款动力螺杆执行器属于直线类驱动执行部件，核心采用梯形滑动螺杆作为动力传递核心，搭配两根平行布置的光轴导杆完成滑动副的导向约束，两端采用立式安装端板作为承载基体，中间的滑动滑块通过内置的铜质传动螺母与螺杆啮合，同时滑块两端的直线轴承与导杆配合，将螺杆的旋转运动直接转化为滑块的直线往复位移，整体结构没有冗余的外置部件，所有传动、导向部件都集成在两端安装板之间的空间内，结构紧凑度较高。

　　从实际应用场景来看，这类执行机构常配套在减压阀、调节阀类工业阀门的开度调节环节，也可用于小型自动化工位的短行程推拉驱动，比如轻工生产线的物料挡停、工装夹具的夹紧松开动作、检测设备的探头进给驱动，相比气缸类执行元件，它不需要配套气源管路，可通过配套的步进或伺服电机直接驱动，能实现任意行程位置的精准停留，位移重复定位精度可以控制在0.1mm级别，适合对位置控制有明确要求的低速直线驱动场景，运行过程中没有气动元件的排气噪音，传动平稳性更好。

　　在功能特性设计上，两根平行导杆除了承担导向作用外，还可以承受滑块侧向外载，避免螺杆承受径向弯矩，有效保护螺杆传动副的啮合精度，延长传动部件的使用寿命；螺杆采用梯形螺纹设计，具备一定的自锁特性，当驱动端停止动力输出时，滑块可以在任意行程位置保持锁止，不会因为外载作用出现滑移，不需要额外增加制动机构，简化了配套驱动的结构设计。滑块的上表面和侧面都预留了标准的安装螺纹孔，可以直接连接被驱动的负载部件，比如阀门的阀杆、工位的推块、检测传感器的安装支架，不需要额外设计转接连接件，降低配套安装的设计工作量。

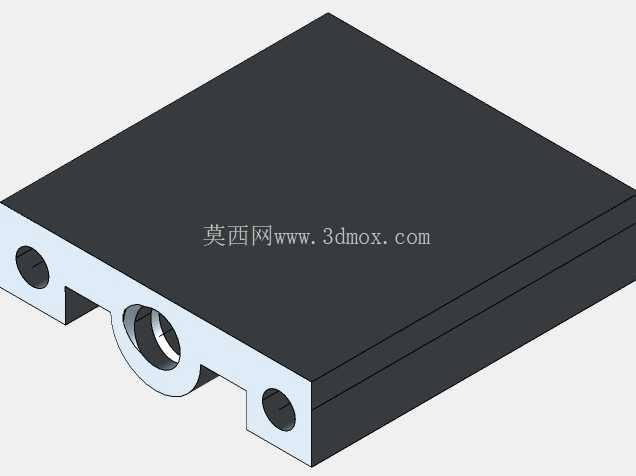

　　从设计思路层面拆解，这款执行器采用模块化集成设计思路，两端的安装端板同时承担了螺杆支撑、导杆固定、整体安装的三重功能，端板上的安装孔采用沉孔设计，固定螺栓可以完全沉入端板内部，不会突出安装平面，安装后整体外表面没有突出的紧固件，避免安装过程中与周边设备产生干涉；螺杆的两端采用深沟球轴承作为回转支撑，轴承嵌入端板的安装沉孔内，通过轴用挡圈完成轴向定位，既可以承受螺杆传动过程中的轴向推力，也能约束螺杆的径向跳动，保证螺杆回转过程的同轴度。滑块内部的传动螺母采用过盈配合嵌入滑块基体，不需要额外的紧固件固定，装配时直接压入即可，后期维护更换也可以直接敲出更换，维护便捷性较好。

　　关于外形尺寸与安装边界，这款执行器的整体截面为矩形，宽度方向尺寸小于同行程的气缸类执行元件，安装时两端端板的底面为统一基准平面，可以直接贴合在设备的安装基板上，通过端板四个角的沉头孔完成固定，不需要额外设计安装支架；行程范围可以根据实际需求调整螺杆和导杆的长度，现有结构的最大行程可以覆盖50mm到300mm的常用区间，滑块的运动平面与安装基准面平行，负载安装面的平面度控制在0.05mm以内，保证负载运行过程中不会出现卡滞。需要注意的是，这类螺杆执行器的运行速度不适合过高，常规运行速度建议控制在100mm/s以内，避免滑动摩擦副过快磨损，日常使用时需要定期在螺杆和导杆表面涂抹润滑脂，降低传动副的摩擦阻力，减少运行磨损。另外在选型配套时需要核算负载的轴向推力，梯形螺杆的传动效率在30%左右，可以根据驱动电机的输出扭矩换算实际输出推力，避免超载运行导致螺杆螺纹变形或螺母磨损过快。在安装调试时，需要先保证两根导杆的平行度，避免滑块运行过程中出现卡滞，装配时可以先将导杆、滑块、螺杆预装完成后，再锁紧两端端板的固定螺钉，保证各运动部件的同轴度符合要求，不要在锁紧端板后强行穿入导杆或螺杆，避免部件产生装配内应力，长期运行后出现部件变形的问题。
