双螺栓T型法兰连接装置结构设计

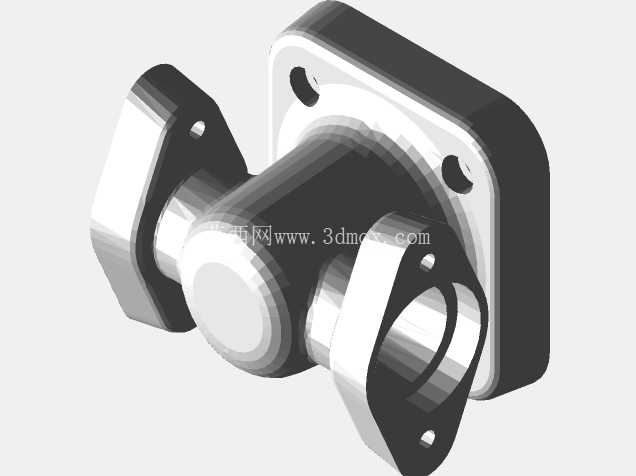

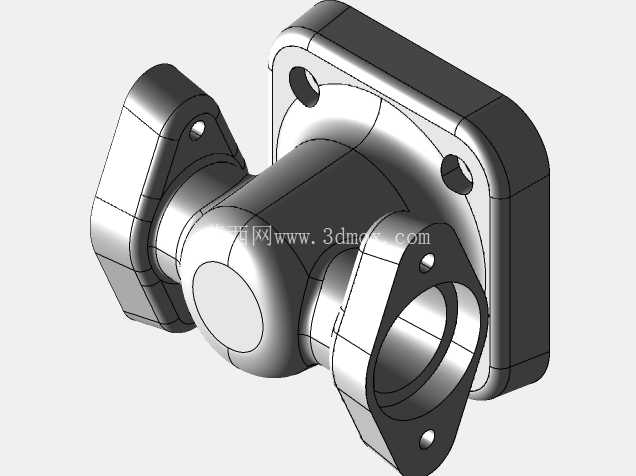

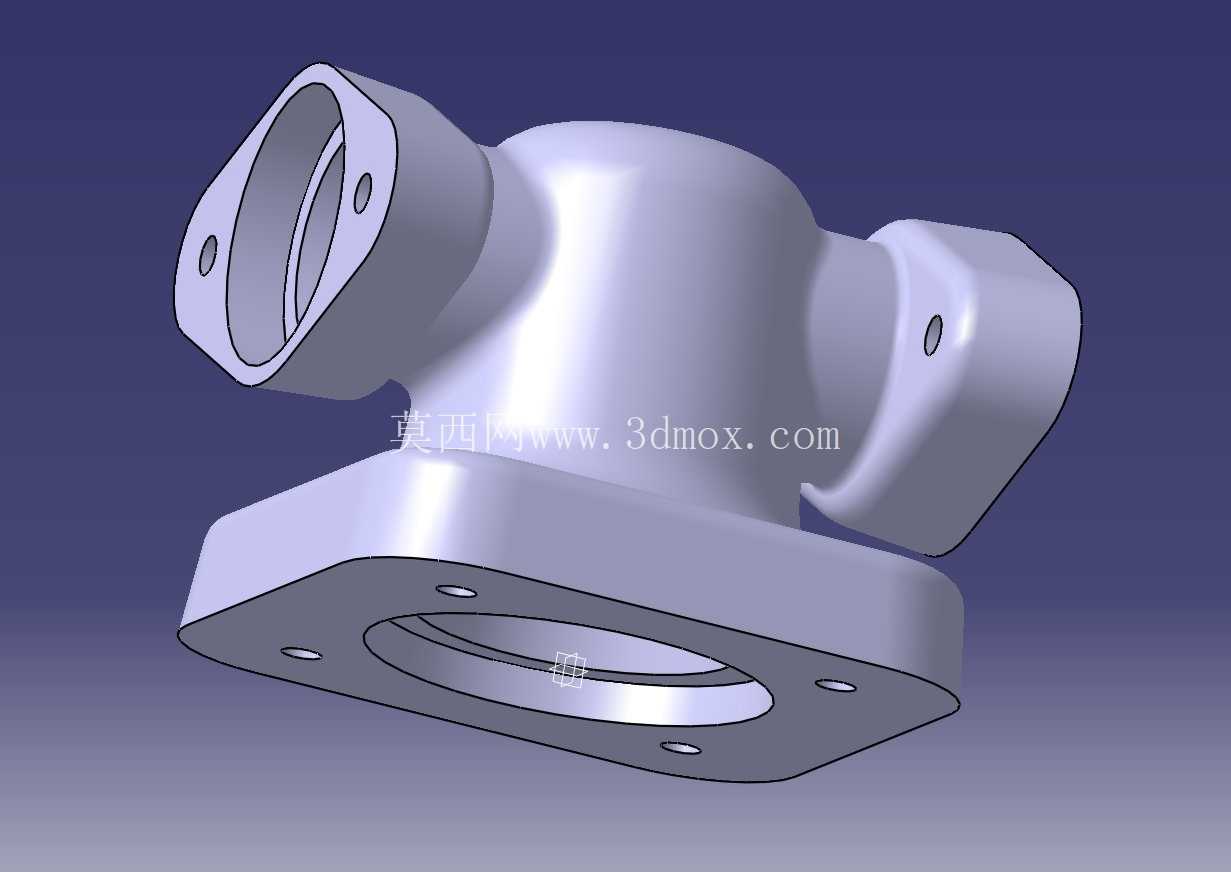

　　在水、石油、天然气输送管网以及工业液压系统的管路布设场景中，法兰连接是实现管路分段对接、设备与管路衔接的核心结构形式，这款双螺栓T型法兰装置，正是针对中小通径、中低压工况下的直角管路转向对接需求开发的连接构件。不同于常规直通法兰的轴向对接逻辑，该装置采用T型三通式的本体结构，可同时实现两个垂直方向的管路接口对接，其中一侧为方形法兰安装面，开设两个对称布置的螺栓过孔，用于与设备端的法兰基座进行刚性固定，另外两个接口为同轴布置的圆形法兰对接端，分别用于接入上下游的输送管路，能够在有限的安装空间内完成管路的90度转向分流，无需额外搭配弯头与直通法兰的组合件，大幅减少管路系统的连接节点数量，降低泄漏风险点。

　　从结构设计逻辑来看，本体采用一体式铸造成型后做机加工处理，流道内壁做圆弧过渡处理，避免直角流道造成的介质紊流与压损，针对水、石油基液压油、天然气等不同输送介质的兼容性，本体加工时预留了密封件安装槽位，可根据介质特性搭配丁腈橡胶、氟橡胶等不同材质的O型密封圈，保证连接界面的密封可靠性。方形安装法兰的螺栓孔采用长圆孔与圆孔组合的形式？不对，实际模型中方形法兰的两个螺栓孔为对称布置的光孔，安装时可适配一定范围内的安装孔位偏差，降低现场安装的对位难度，两个圆形对接端的法兰面同样开设螺栓孔，采用双螺栓锁紧的形式，相较于四螺栓法兰，在满足中低压工况密封压紧力要求的前提下，减少了螺栓紧固的操作步骤，提升现场装配与后期维护的拆装效率。在安装边界尺寸上，该装置的方形法兰端面到对侧圆形接口端面的轴向距离控制在紧凑范围内，T型结构的垂直方向突出尺寸经过优化，不会占用过多的管路布设空间，可适配设备旁侧、管路转角处等狭窄安装位置，安装时需注意方形法兰与设备基座的贴合面平面度要求，紧固螺栓时需采用对角分次拧紧的方式，保证密封面受力均匀，避免局部压紧力不足造成的介质泄漏，或是单侧受力过大导致的法兰本体变形。

　　在实际工况应用中，这类T型法兰装置常被用在调压阀组、计量装置的进出口管路对接位置，既可以作为管路转向的连接节点，也可作为支路引出的接口，在液压系统中，还可用于液压站出油口到控制阀组的管路对接，承受16MPa以内的工作压力，在给排水管路中则可用于支管的分出连接，适配1.6MPa以下的常压输水工况。设计过程中针对本体的壁厚做了有限元强度校核，在额定工作压力下，本体最大应力集中位置出现在流道转角处，应力值远低于所选铸件材料的屈服强度，保证长期承压使用下的结构可靠性，法兰密封面的加工粗糙度控制在Ra3.2以内，保证密封件压缩后的贴合密封性，所有螺栓过孔的位置度公差控制在±0.1mm范围内，避免安装时出现螺栓无法穿入的问题。

　　相较于传统的焊接式T型接头，这款法兰式连接装置无需现场焊接作业，安装过程无热变形影响，后期维护时可单独拆卸更换密封件或是局部管路，无需切割整个管段，大幅降低运维成本，同时法兰连接的形式可反复拆装，适配需要经常调整管路布局的试验台架、临时输送管线等场景。在流道设计上，T型交汇处的导流结构做了圆滑过渡处理，减少介质流经时的局部阻力，对于含少量杂质的输送介质，也不易在转角处形成淤积，降低管路堵塞的风险，本体外部的加强筋结构布置在应力集中的转角位置，在不额外增加本体壁厚的前提下提升整体结构刚度，避免螺栓紧固时本体出现变形，同时控制整体重量，便于单人完成现场安装作业。
