带切削液冷却的单自由度棒料精切装置

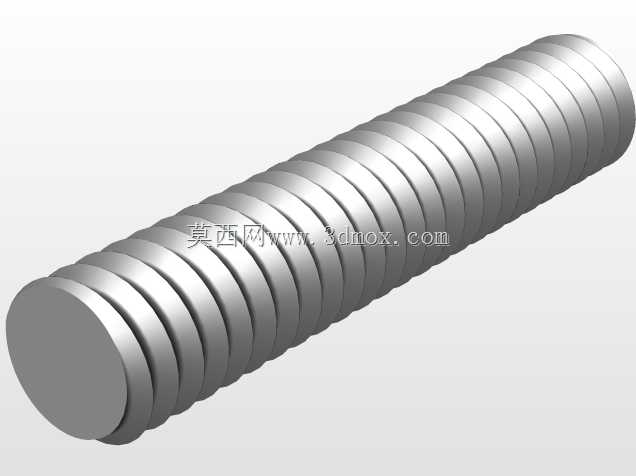

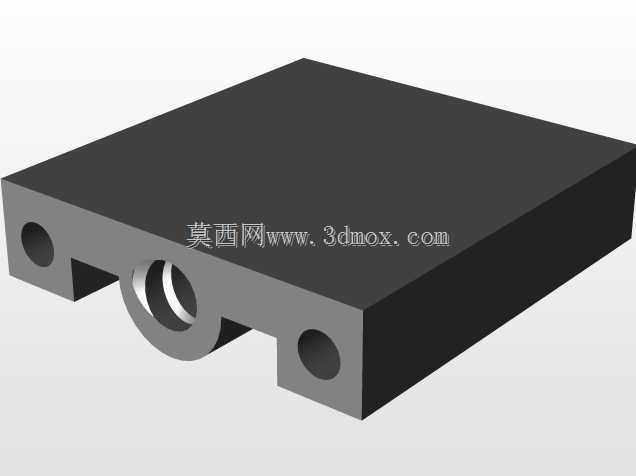

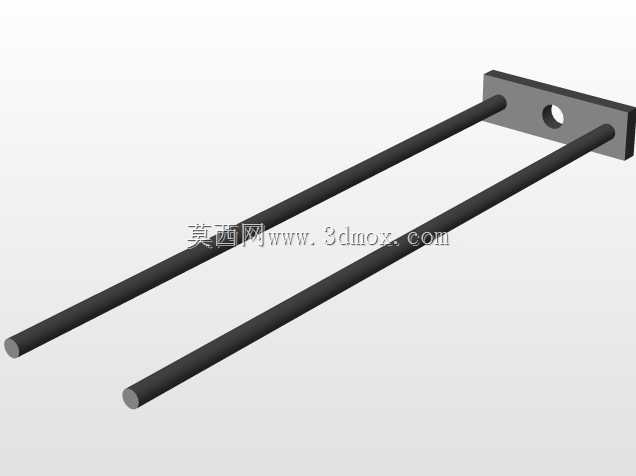

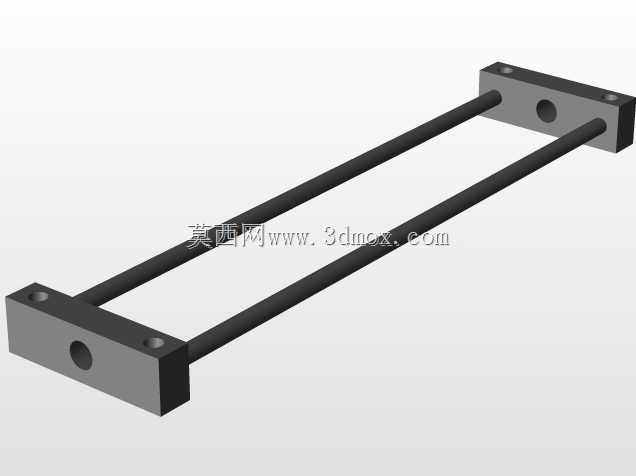

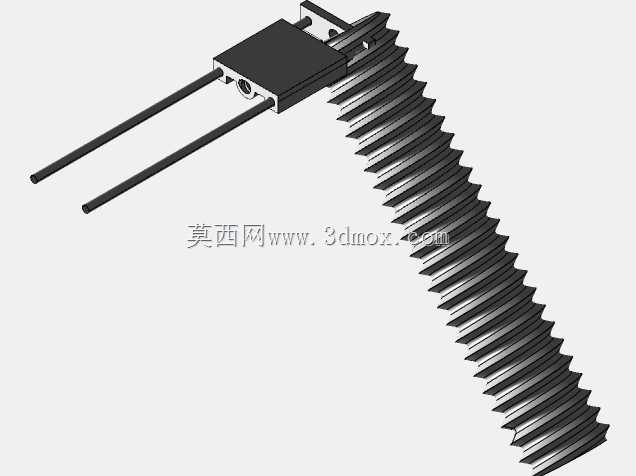

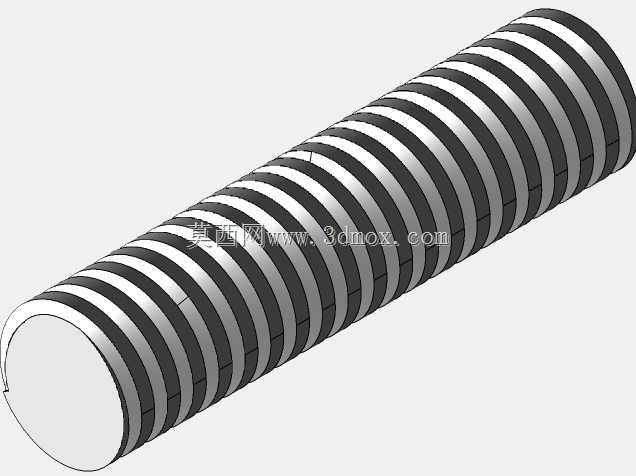

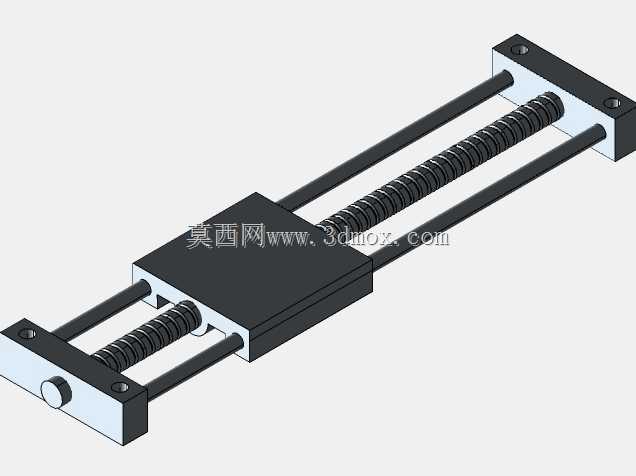

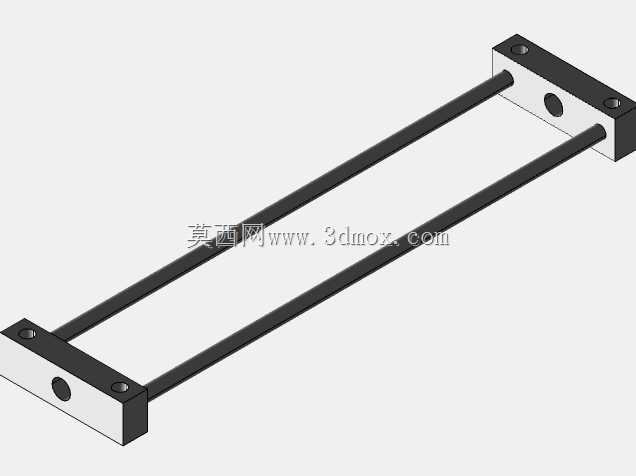

　　在小规格金属棒料、细径杆件的批量定长裁切场景里，很多车间会遇到切口毛刺大、切削温升导致刀具快速损耗、长料进给定位不准的问题，这套带切削液供应的精密切割结构，就是针对这类小截面工件的定长加工需求做的针对性设计。整套机构采用单自由度运动架构，没有冗余的运动轴，运动逻辑完全围绕工件定长进给、旋转切削的核心动作展开，步进电机直接驱动滚珠丝杠作为动力传递路径，丝杠螺母带动滑动刀盘组件沿直线导轨做单平面进给，没有多余的偏转、抬升动作，从根源上减少了多轴联动带来的累计误差，也降低了装配调试的难度。

　　工件的夹持采用双卡盘约束结构，两个卡盘沿工件进给方向间隔布置，待切割的棒料同时穿过两个卡盘的中心孔，锁紧后可以完全限制工件的径向跳动、轴向窜动以及周向转动自由度，哪怕是直径3mm以下的细金属杆，切割过程中也不会出现甩动、偏斜的问题，能把切口的端面跳动控制在很小的范围内，省去后续二次平端面的工序。切削液供给系统是这套结构的核心配套设计，供液管路的出口直接对准切削盘与工件的接触区域，切割过程中切削液持续冲刷切削接触面，一方面可以带走高速切削产生的摩擦热，避免工件切口位置因为温升出现材料退火、氧化变色的问题，另一方面可以及时冲掉切削产生的细碎切屑，防止切屑卡在切削刃和工件之间刮伤已加工表面，同时持续的润滑作用能有效降低切削刃的磨损速度，延长刀具的连续工作时长，减少换刀频次。

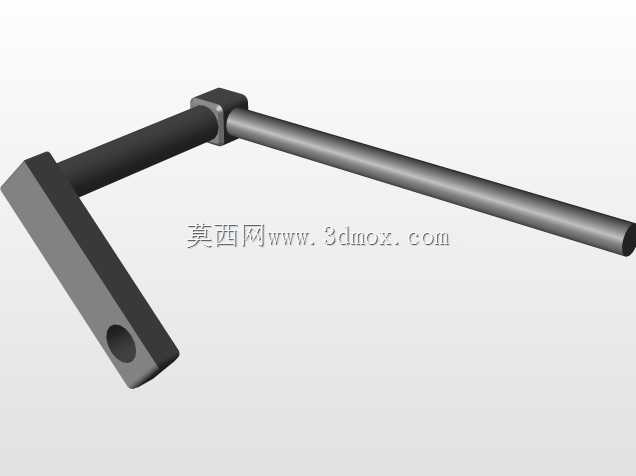

　　从安装边界来看，整套机构的主体安装面为底部的平直安装板，安装板上预留了等间距的固定安装孔，可以直接固定在标准铝型材工作台架上，不需要额外做转接安装板；丝杠的有效行程覆盖了常规小零件的裁切长度需求，刀盘组件的运动极限位置做了硬限位设计，防止超程碰撞损坏传动部件；手持操作杆直接连接在旋转刀盘的驱动端，操作人员可以通过操作杆手动控制刀盘的进给启停，也可以配合控制器实现自动进给循环，适配小批量手工生产和小规模自动线配套两种场景。设计过程中特意简化了整体的传动链路，没有采用复杂的齿轮减速箱结构，步进电机输出轴通过联轴器直接和丝杠连接，传动间隙控制在最小范围，进给位置的重复定位精度可以满足精密切割的公差要求；控制部分采用Arduino Mega作为主控单元，可以直接读取用户输入的切割长度参数，自动换算成丝杠需要进给的脉冲数，完成定长进给后自动触发切削动作，切削完成后自动退回等待位置，参数调整逻辑简单，一线操作人员不需要复杂的编程培训就能快速上手。

　　整套结构的外形轮廓紧凑，没有外凸的尖锐零部件，外露的传动部位都预留了防护罩安装位，安装到生产工位后不会占用过多的操作空间，切削液的回流槽直接集成在主体安装座上，配合外置的切削液过滤箱就可以实现切削液的循环使用，不需要额外搭建复杂的供液回路。在实际应用中，这套结构可以适配细金属棒、塑料杆、碳纤维杆等多种小截面杆件的定长切割，尤其适合电子接插件引脚、小型五金轴类零件、精密探针类零件的毛坯裁切工序，相比传统的砂轮切割机，它的切削进给更平稳，切口精度更高，配合切削液冷却系统可以实现长时间连续稳定加工，不会因为连续作业导致的温升出现加工精度下降的问题。
