绞车用三角支架式滑轮结构设计

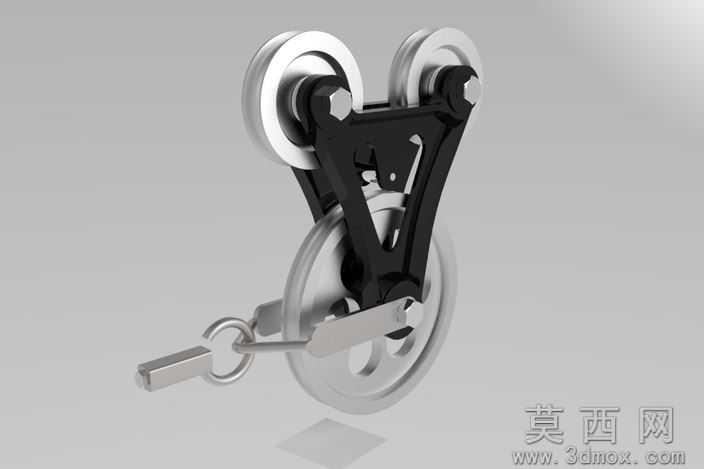

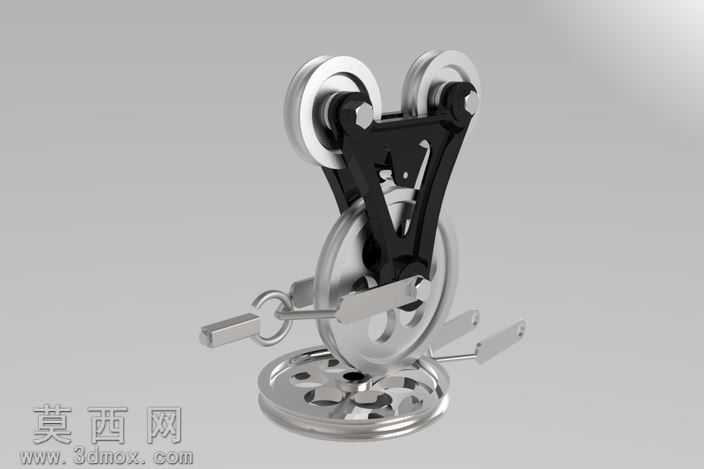

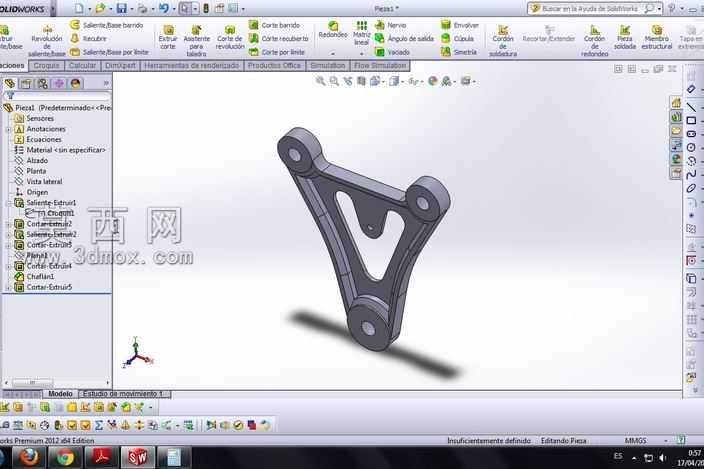

该滑轮采用三维参数化建模方式完成整体结构设计，建模过程中先以草图绘制确定三角支架的轮廓基准，通过拉伸、切除等基础特征命令构建支架的主体实体，针对三个安装孔位分别添加同轴心、重合的装配约束，保证孔位的位置精度满足安装配合要求。支架主体采用三角形镂空结构设计，在保证整体结构刚性与承载强度的前提下，有效削减了零件的整体重量，同时镂空区域可减少作业过程中杂物的堆积，降低运维清理的工作量。三个铰接端分别设计有同轴的衬套安装位，可适配不同规格的铰接销轴，下端的滑轮安装位预留了标准轴承的装配空间，能够保证滑轮转动过程中的同轴度，减少径向跳动带来的磨损问题。建模完成后对零件进行了材质赋予，主体结构选用高强度合金钢材质，表面做喷塑防锈处理，铰接位置的衬套选用耐磨铜合金材质，通过渲染调整材质的粗糙度、金属度参数，还原真实零件的表面质感，同时添加环境光影效果，直观呈现零件的立体结构与装配关系。设计过程中针对滑轮的受力场景做了结构优化，三角支架的三个受力臂分别做了加厚过渡处理，避免应力集中导致的结构断裂，臂身的圆角过渡处理既消除了加工锐边，也进一步优化了受力传导路径，让绞车牵引过程中的载荷可以均匀分散到三个安装点位，提升整体结构的使用寿命。整体模型的特征参数均可编辑，可根据实际绞车的载荷需求调整支架厚度、孔位直径、滑轮尺寸等参数，适配不同吨位的绞车牵引作业场景，模型的装配关系完整，可直接导入装配体中与绞车的其他部件做干涉检查，验证整体结构的装配合理性。
