工业立式提升分离一体化磨料处理设备

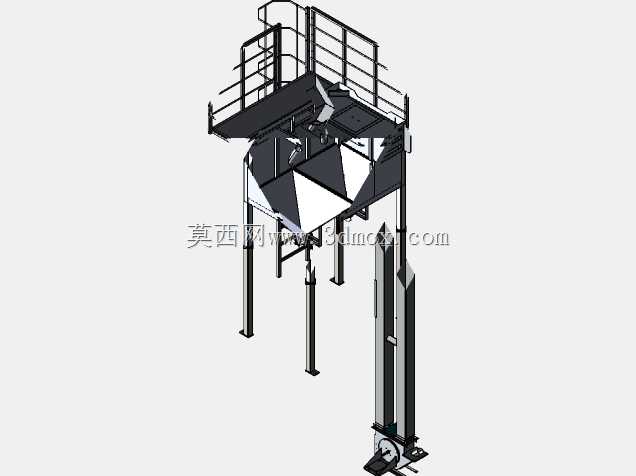

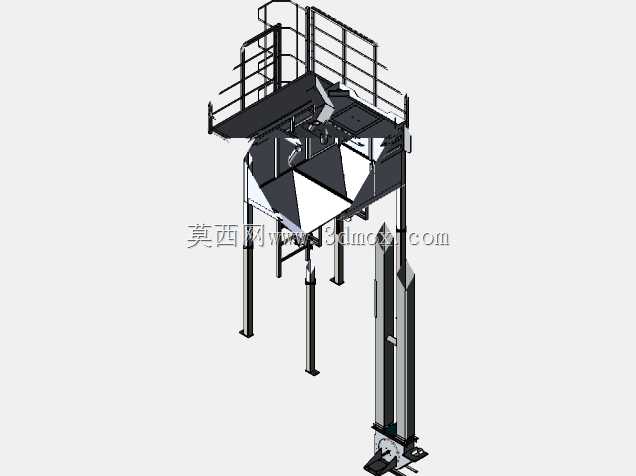

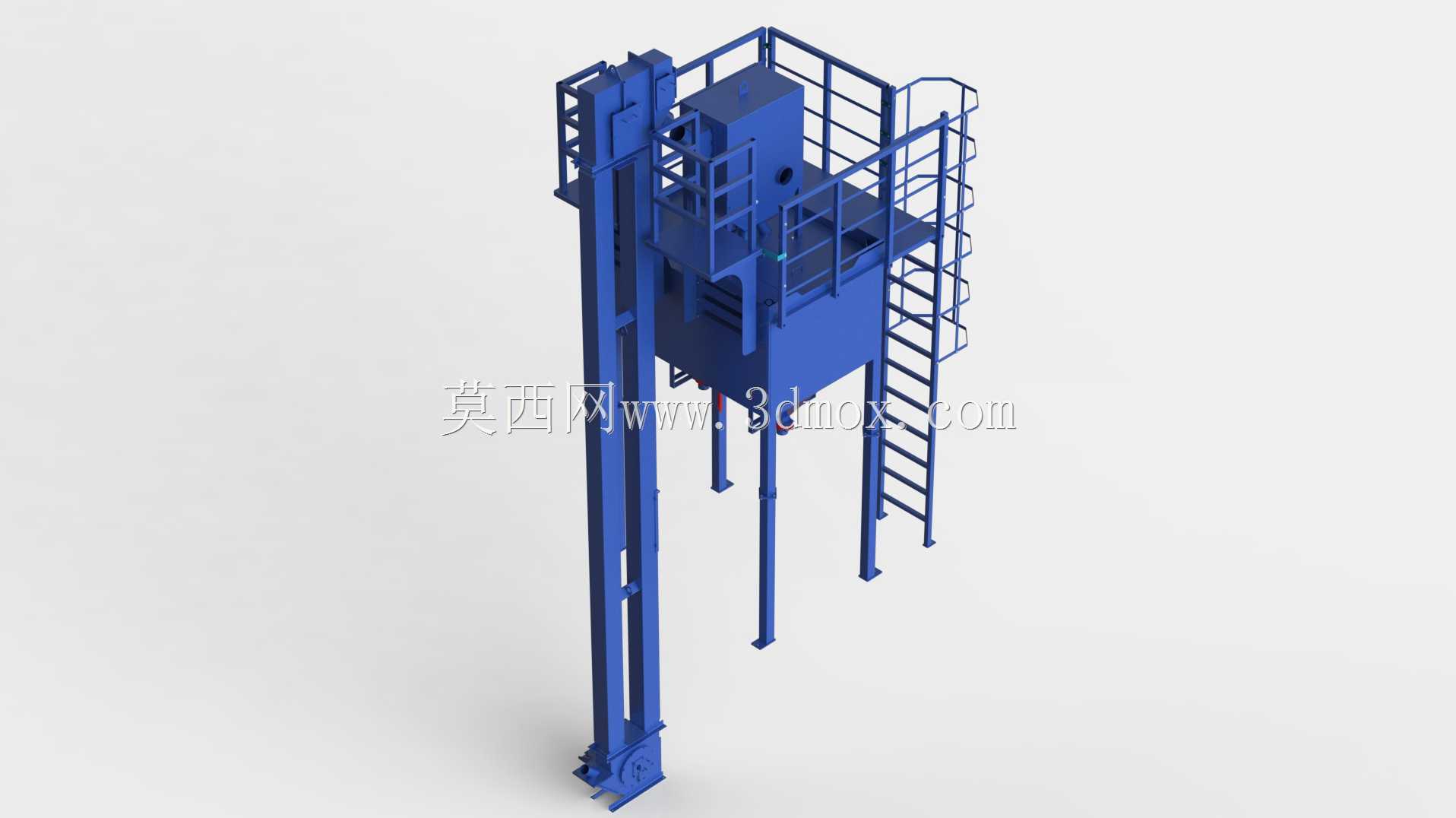

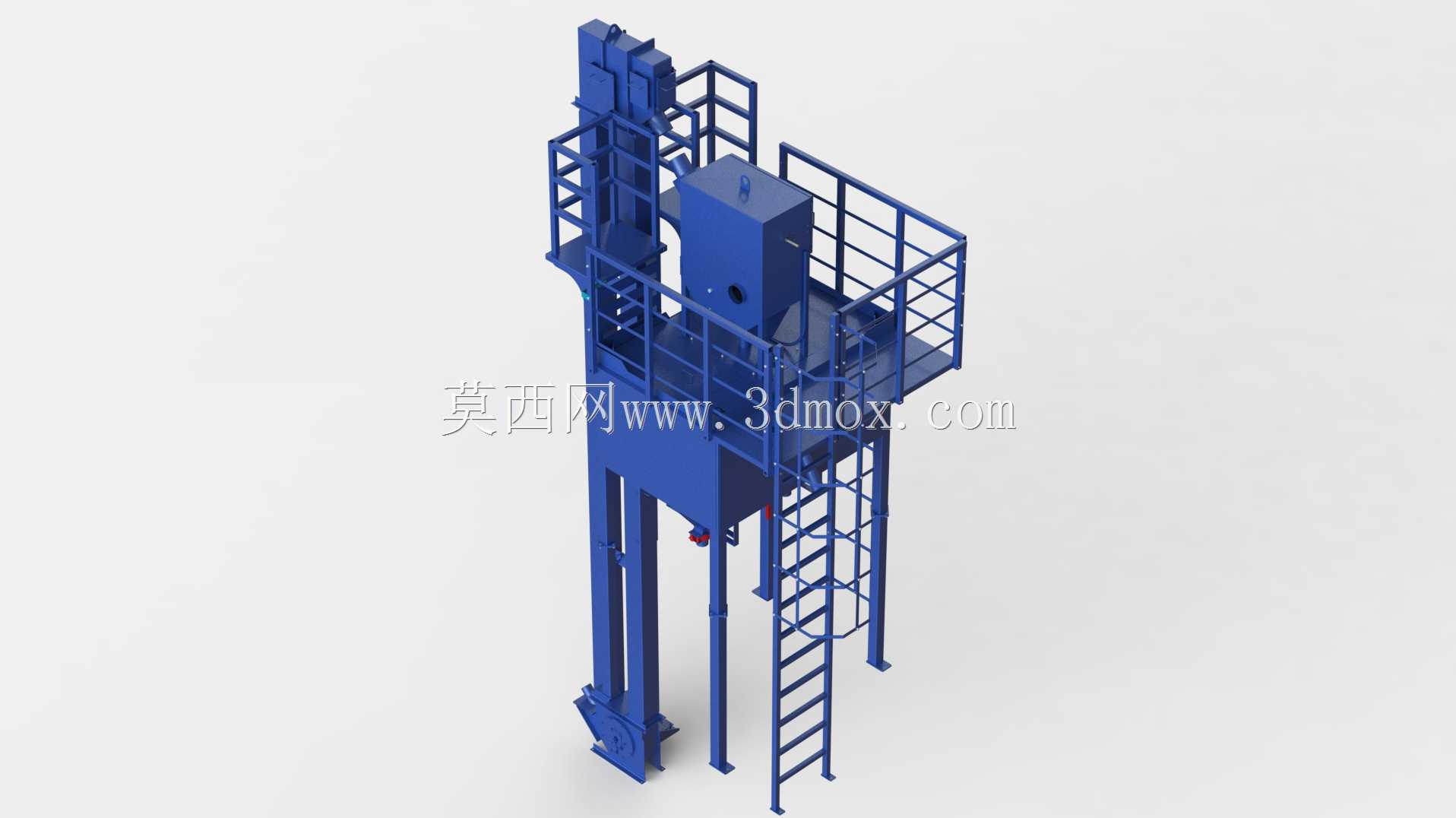

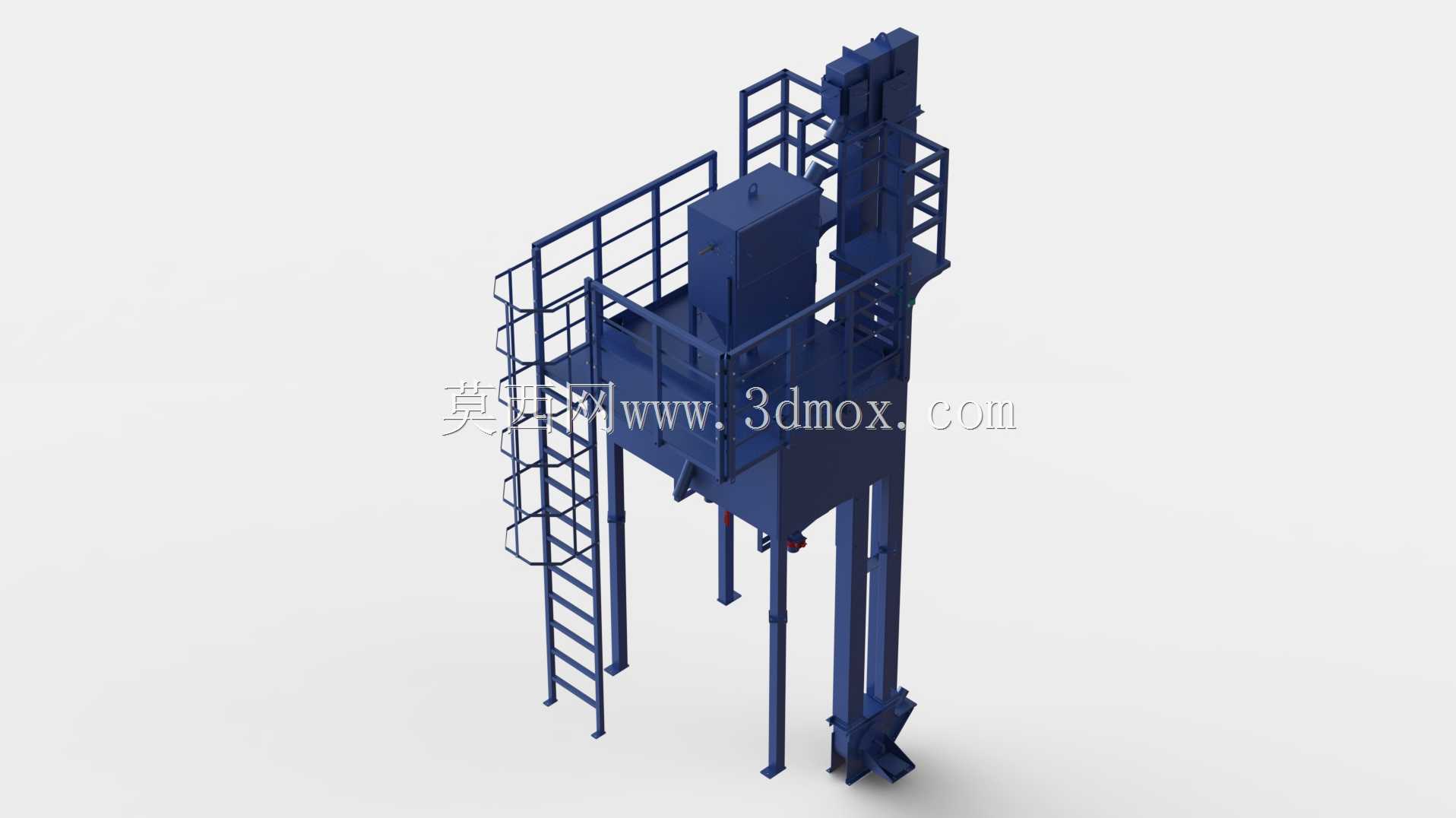

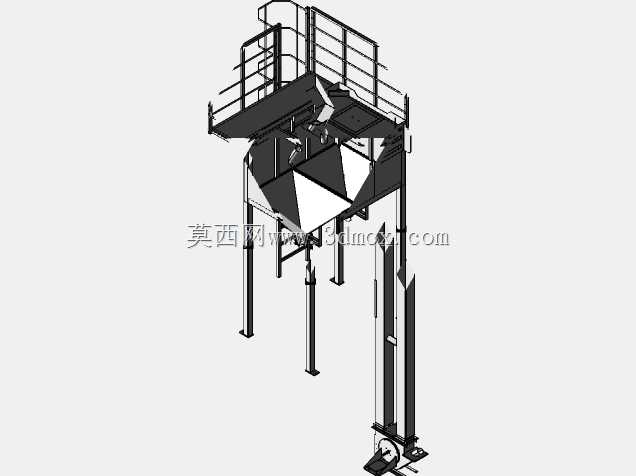

　　在磨料加工、颗粒物料分选的生产场景中，这类立式集成设备承担着物料垂直提升与粒度分离的核心工序衔接作用，常见于棕刚玉、碳化硅等磨料的精制生产线，也可适配粮食加工、建材颗粒分级等需要垂直输送加筛分分离的工况，替代传统分散布置的提升机与筛分设备，减少车间内的水平输送环节，压缩生产线占地面积。从结构布局来看，设备采用立式塔架式设计，主体支撑结构为四根等边角钢焊接而成的立柱，底部通过地脚螺栓与混凝土地面固定，安装时需要预留至少1.2米的周边操作空间，满足日常巡检、易损件更换的作业需求，设备总高度根据处理量不同通常在6-8米区间，顶部操作平台距离地面高度约5.5米，平台四周设置1.2米高的安全护栏，护栏横杆间距符合工业安全防护标准，侧面配置直爬梯连接地面与顶部平台，爬梯踏步采用防滑花纹钢板制作，每间隔300mm设置一道踏步，爬梯外侧加装护笼，防止人员攀爬时坠落。

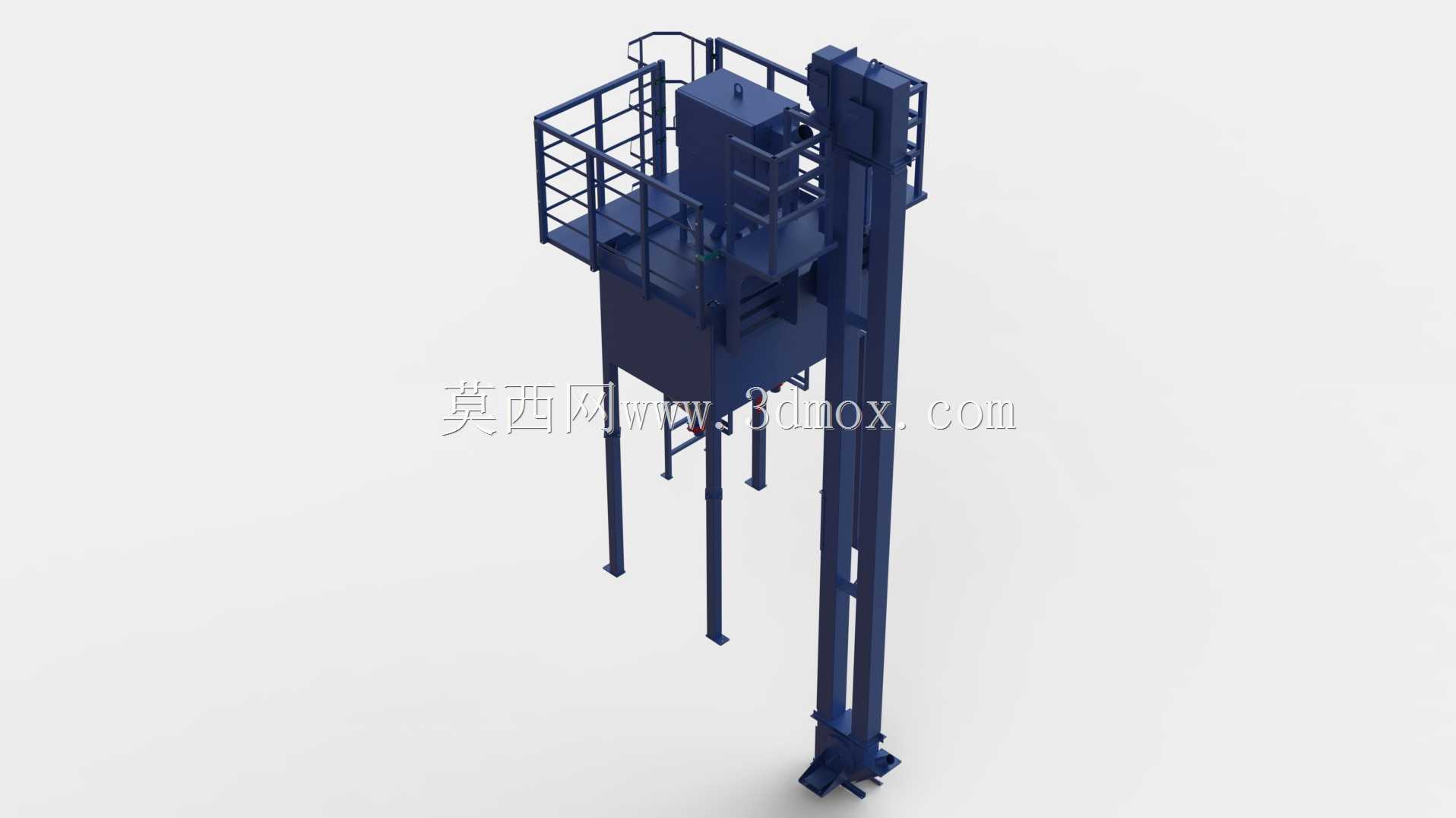

　　设备左侧为垂直提升段，采用斗式提升结构，畚斗固定在环形牵引带上，底部进料口对接来料溜槽，物料从底部进料口进入后被畚斗舀起，随牵引带向上输送至顶部卸料口，依靠重力将物料卸入中部的分离仓内。中部的分离仓为钢板焊接的箱式结构，仓壁设置观察口，可随时查看内部物料筛分状态，仓内集成筛分组件，根据物料粒度要求配置不同目数的筛网，进入仓内的物料在振动或气流作用下完成粒度分级，合格粒度的物料从仓体下部的出料口排出进入下一道工序，大颗粒杂质或不合格物料从侧部的排渣口排出，实现物料的在线分离分选。

　　顶部平台上布置驱动单元与检修门，驱动电机通过减速机构连接提升段的牵引带轮，驱动单元的安装座设置可调节的张紧结构，方便后期调整牵引带的张紧度，避免打滑影响提升效率，检修门对应分离仓的筛网安装位置，更换筛网时无需拆卸整体仓体，仅需打开顶部检修门即可完成操作，大幅缩短设备维护停机时间。设计过程中优先考虑了设备的运行稳定性，立柱之间设置多道横向加强筋，减少设备运行时的共振幅度，提升段的外壳采用分段式法兰连接，每段外壳长度为2米，方便运输与现场组装，连接法兰处加装密封胶条，防止提升过程中物料粉尘外溢，改善车间作业环境。分离仓的下部设计为锥形出料结构，锥角角度设置为55度，大于磨料物料的自然安息角，避免物料在仓内搭桥、堵料，保证出料顺畅。

　　设备的所有外露金属结构件均采用工业蓝色涂装，涂装前进行抛丸除锈处理，底漆采用环氧富锌底漆，面漆采用聚氨酯面漆，适应车间内多粉尘、偶尔有物料冲刷的使用环境，延长设备的整体使用寿命。在安装边界方面，设备顶部需要预留至少0.8米的净空高度，满足驱动单元的吊装维护需求，底部除了固定地脚的安装区域外，进料口一侧需要预留1.5米的空间对接来料输送设备，出料口下方需要预留足够的高度对接下游的料仓或输送装置，爬梯一侧不能布置其他固定设备，保证人员上下通行的通道畅通。实际运行时，设备的处理量与提升段的畚斗容积、运行速度直接相关，常规配置下每小时可处理3-5吨磨料物料，分离精度可通过更换不同目数的筛网进行调整，适配不同粒度规格的产品生产需求。结构设计时还考虑了易损件的通用性，畚斗、筛网、牵引带等易损件均采用行业通用规格，用户无需定制特殊配件即可完成更换，降低后期的运维成本。设备的整体重心沿立柱中心垂直分布，安装时需要保证立柱的垂直度偏差不超过千分之一，避免运行过程中出现偏载，导致牵引带跑偏、部件磨损加剧等问题。
