汽车变速箱壳体自动合箱压装设备结构

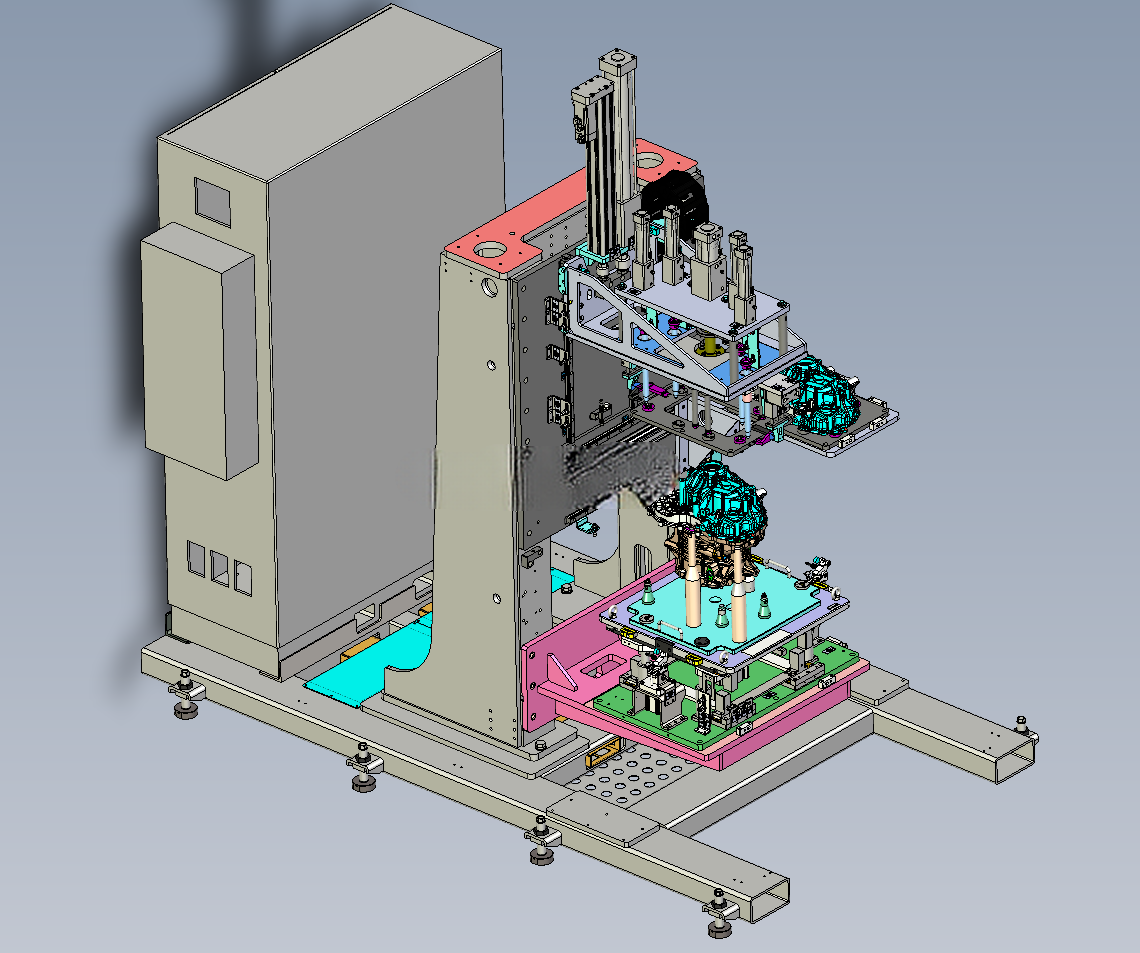

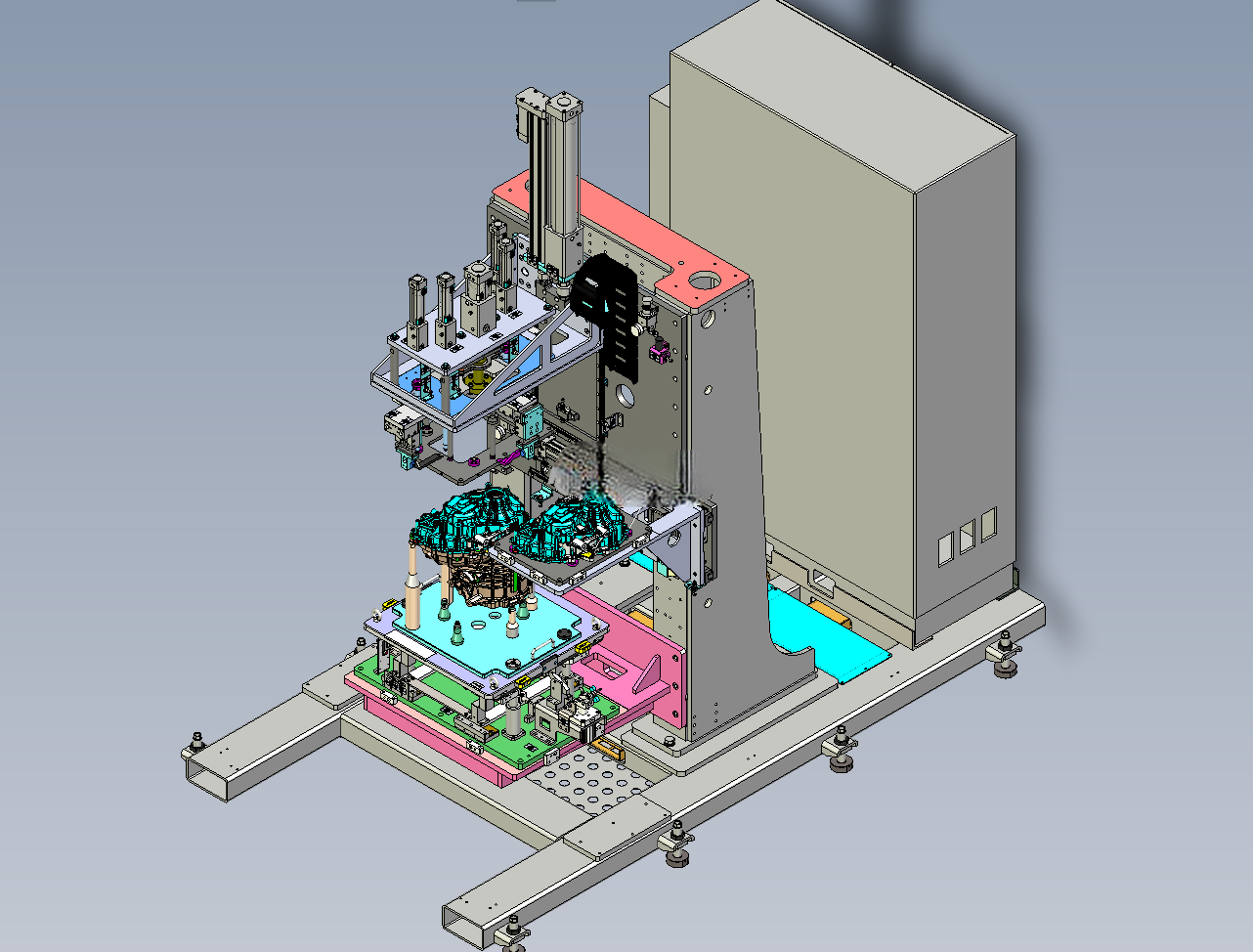

　　在汽车动力总成装配产线中，变速箱壳体的合箱工序一直是影响总成装配精度与生产节拍的关键环节，传统人工合箱依赖操作工经验对齐上下壳体定位销孔，不仅效率低下，还容易因定位偏差造成壳体密封面磕碰、定位销弯折，甚至出现压装后壳体结合面渗油的质量隐患，这款自动合箱设备正是针对变速箱壳体装配的痛点开发的专用压装工装。设备整体采用立式开式框架结构，底部为整块调质处理的安装底板，通过可调式减震脚杯固定在车间硬化地面上，安装时需保证底板平面度公差控制在0.1mm/m范围内，避免长期压装作业导致框架受力变形，底板上预留了标准T型槽，方便后续根据不同型号壳体调整定位组件的安装位置，适配多品种变速箱的混线生产需求。设备上半部分为压装执行组件，采用伺服电机搭配精密滚珠丝杠作为压装动力源，相比传统气缸压装，伺服驱动可以实现压装行程、压装速度、压装力的全闭环控制，压装过程中可以实时采集压装力与位移数据，形成压装曲线追溯，有效避免欠压、过压问题；压装头与丝杠滑台之间通过浮动接头连接，可自动补偿上下壳体定位时的微小角度偏差，防止刚性压装造成壳体损伤。压装机构的导向部分采用双直线导轨副搭配四个滑块的布置形式，保证压装头下行过程中的运动直线度，导轨安装面经过精磨处理，平行度公差控制在0.02mm以内，避免压装过程中出现偏载。

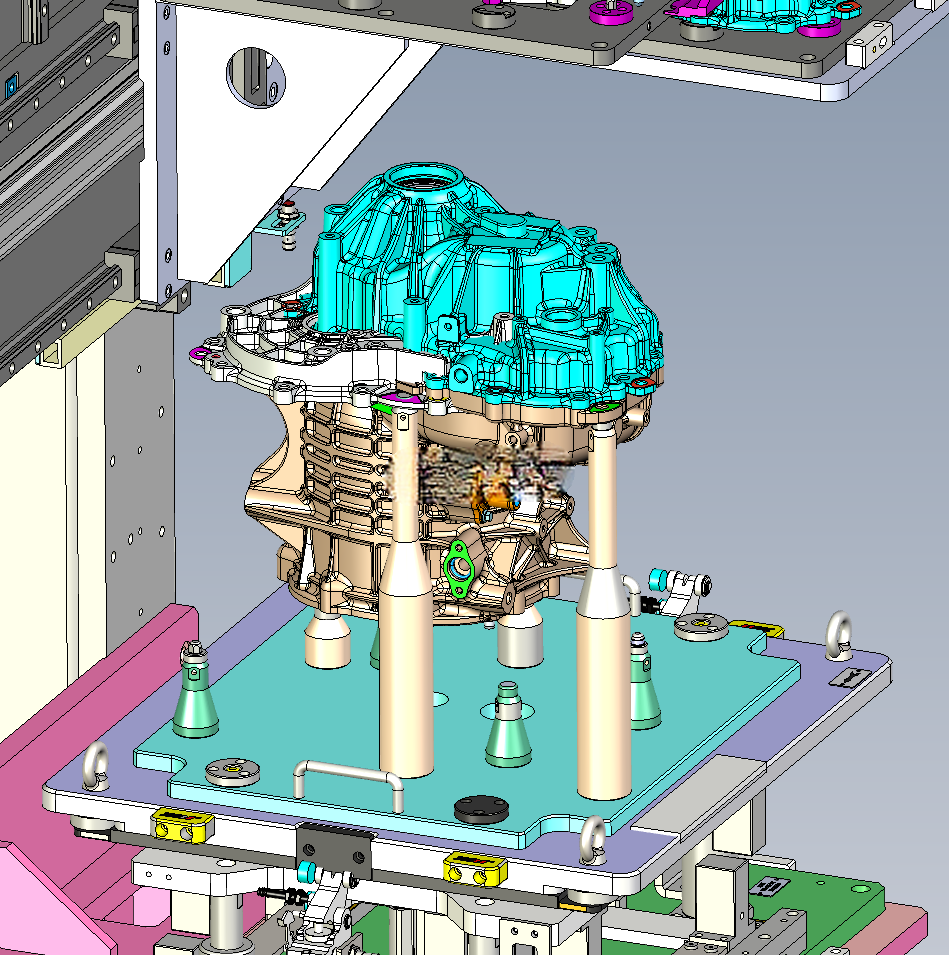

　　考虑到变速箱壳体合箱时需要保证多组连接螺栓孔位完全对齐，压装框架上集成了多组锁止气缸与压力传感器，当压装头下行到预设位置时，锁止气缸伸出对压装滑台进行机械锁止，防止压装过程中滑台回弹，同时分布在压装板四周的压力传感器实时监测各点位压力值，当某一区域压力偏差超过阈值时设备自动停机报警，避免因壳体放置倾斜导致的压装报废。设备下半部分为壳体定位托盘组件，针对变速箱下壳体的外形特征设计了仿形定位支撑块，支撑块采用聚氨酯包胶材质，既可以保证壳体放置时的定位精度，又能避免硬质接触刮伤壳体加工面；托盘上设置了多组可调式定位销，对应壳体上的工艺定位孔，定位销采用锥度导向结构，方便操作工快速上下料，同时定位销安装座带有微调结构，可根据不同批次壳体的孔位公差进行±0.5mm范围内的位置调整，降低零件加工公差对装配精度的影响。

　　托盘下方设置了顶升定位机构，当操作工将下壳体放置到托盘上后，顶升机构将托盘顶升到预设工作高度，同时两侧的夹紧气缸伸出对壳体进行侧向夹紧，防止压装过程中壳体移位。在设备的电控布局上，电气控制柜体集成在设备左侧框架上，柜内预留了PLC、伺服驱动器、IO模块的安装空间，柜体防护等级达到IP54，可适应装配车间多粉尘、少量油污的工作环境，柜体侧面设置了散热通风槽与防尘滤网，保证长期运行时柜内温度处于合理范围。设备的气动元件全部集中安装在底座内部的气动安装板上，气源处理组件设置在设备侧方，方便日常维护时调整气压、排放冷凝水。

　　从安装边界来看，设备整体占地尺寸适配现有变速箱装配线的工位间距，操作侧预留了足够的上下料操作空间，设备后侧预留了维护通道，方便检修人员更换易损件、调整机构参数，设备的安全防护方面，压装区域外围可配套安装安全光栅，当操作工肢体误入压装区域时设备立即停止运行，保障作业安全。这款设备的设计思路完全围绕变速箱壳体合箱的实际工艺需求展开，没有冗余的功能结构，所有机构的选型与布置都服务于压装精度、作业效率与运行稳定性三个核心目标，建模过程中对所有标准件、加工件都进行了1:1还原，包括紧固件的规格、管线的走向都做了合理布置，可直接作为同类合箱设备开发的设计参考，也可用于产线规划阶段的工位布局仿真、干涉验证，帮助结构设计人员缩短专用装配设备的开发周期，减少现场调试时的设计变更。
