圆柱形螺栓头5毫米孔径专用钻孔装置

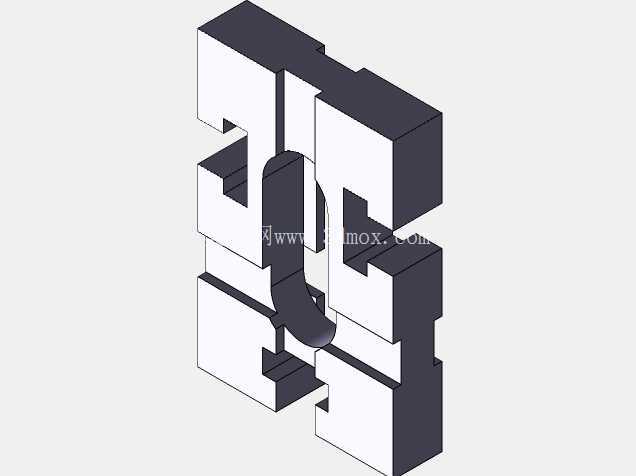

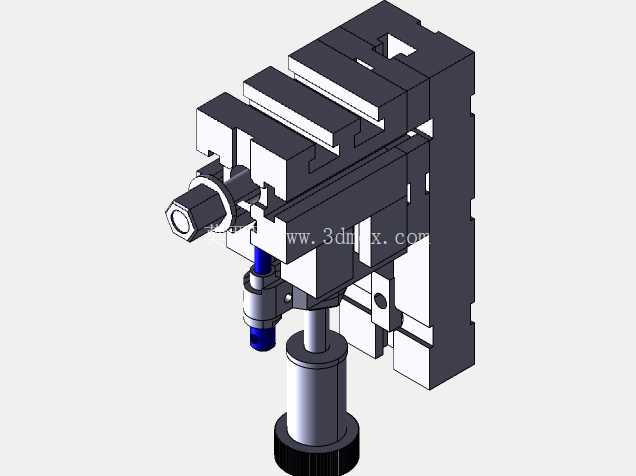

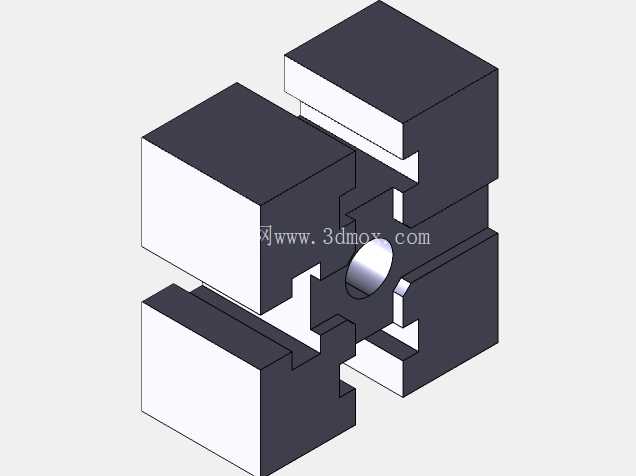

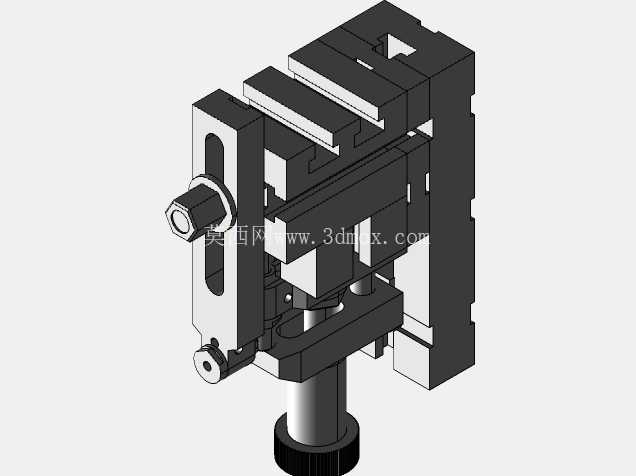

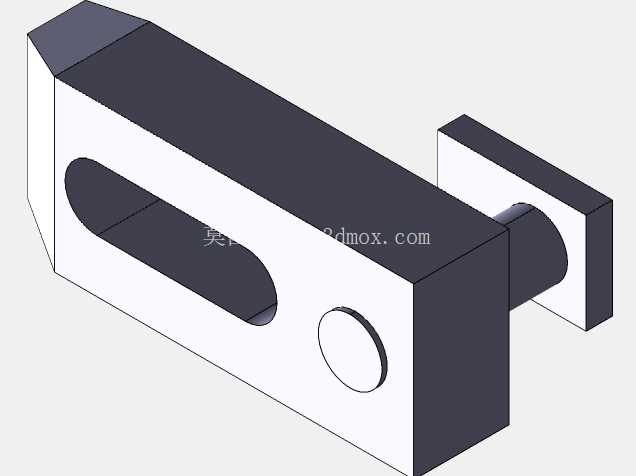

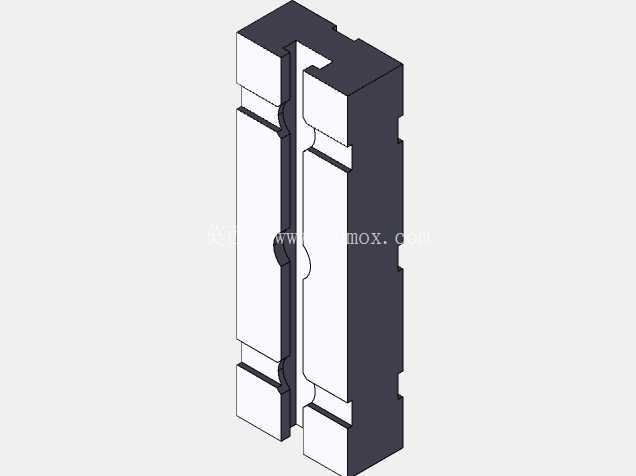

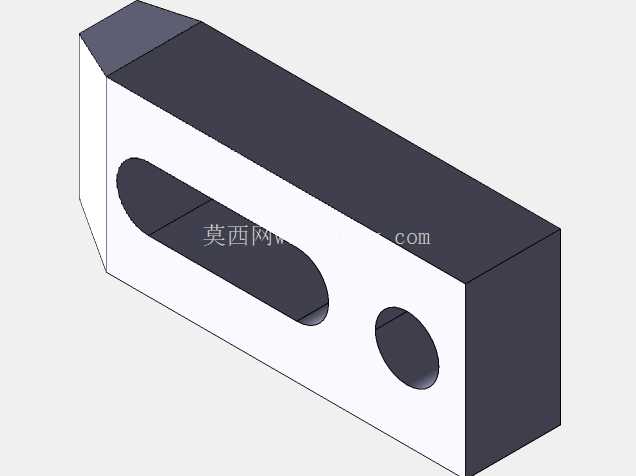

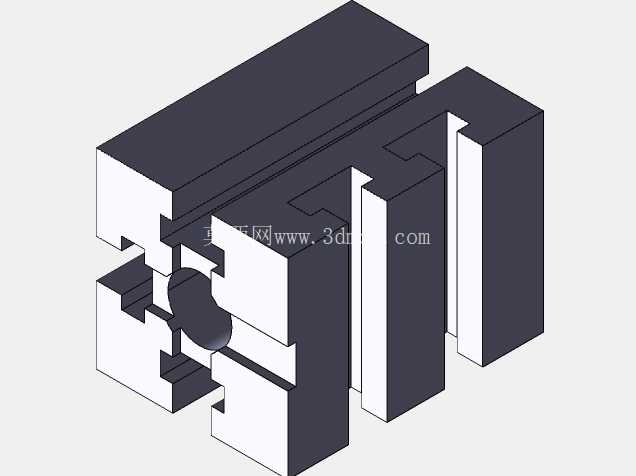

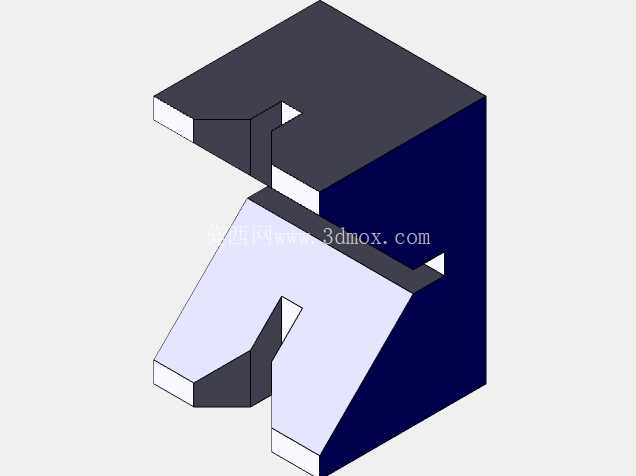

　　在紧固件批量加工的产线环节里，圆柱形螺栓头的径向小孔加工一直是容易出现同轴度偏差、孔壁粗糙度超差的工序，这套钻孔装置正是针对直径5毫米的螺栓头孔加工需求设计，适配常规台式钻床的安装接口，不需要对现有钻削设备做大规模改造就能直接投用。从结构布局来看，装置采用分体式模块化的基座设计，主体安装基面做了两组平行的定位槽，可直接通过T型螺栓固定在钻床工作台上，安装边界的长宽尺寸控制在常规台钻工作台的有效装夹范围内，不需要额外拓展工作台面，基座的Z向高度经过测算，搭配标准麻花钻的钻削行程时，既不会出现钻头进给不足的问题，也不会因为装置过高导致钻床主轴伸出过长影响刚性。

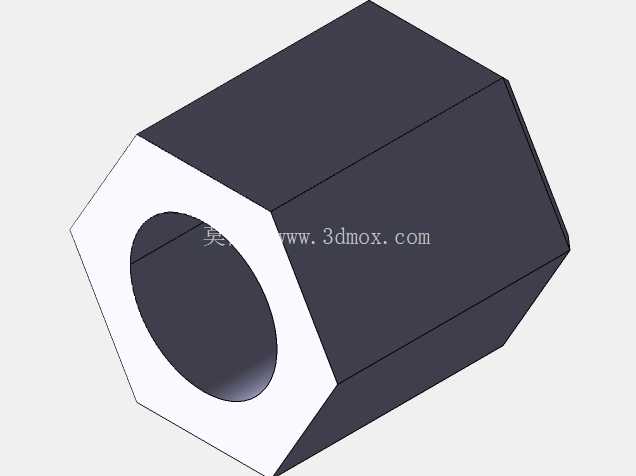

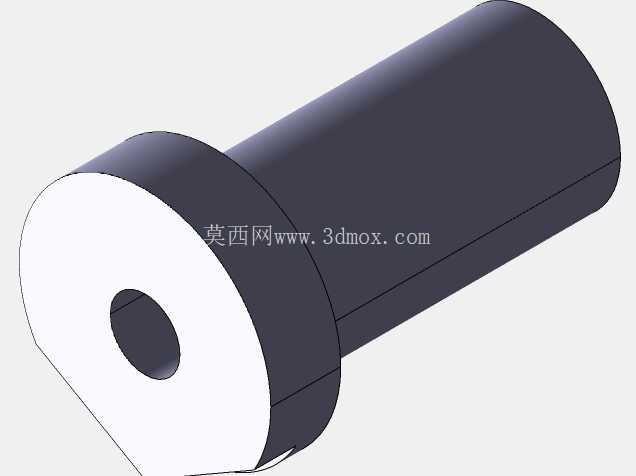

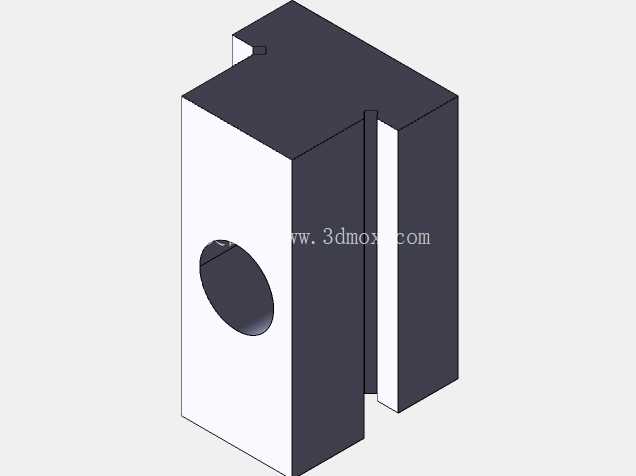

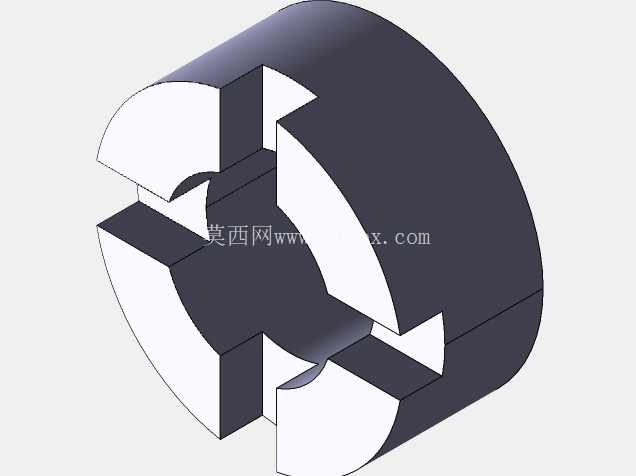

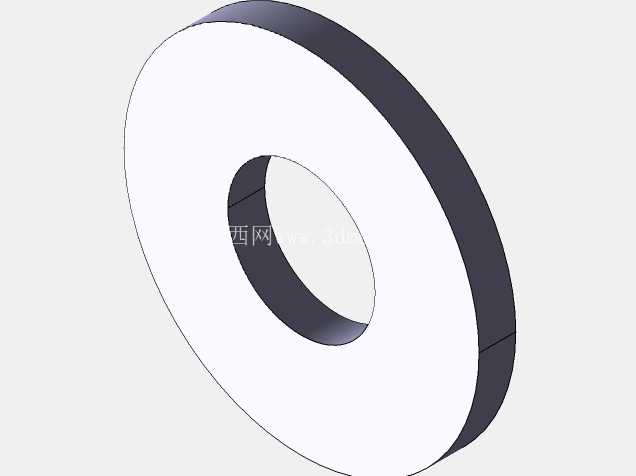

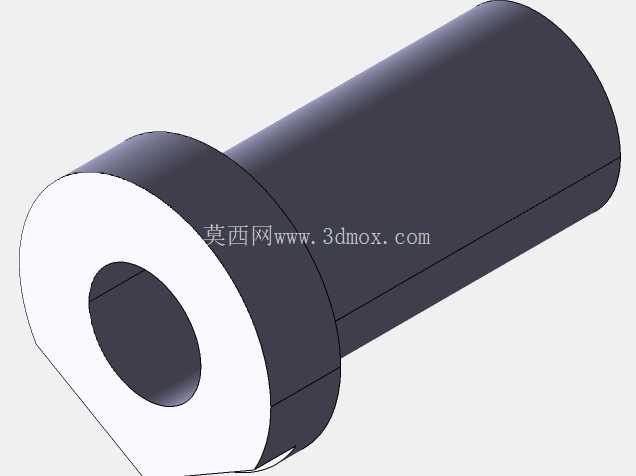

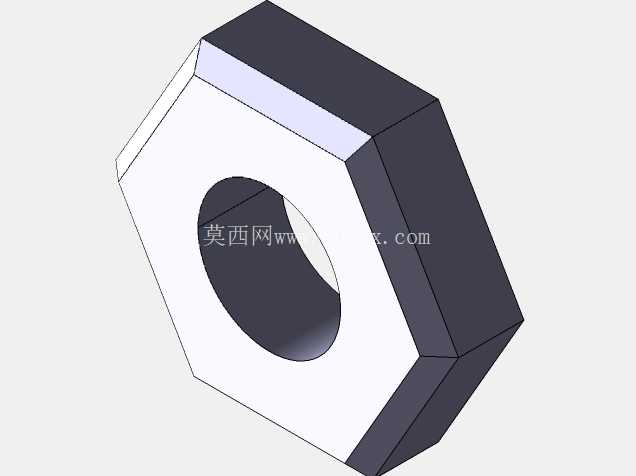

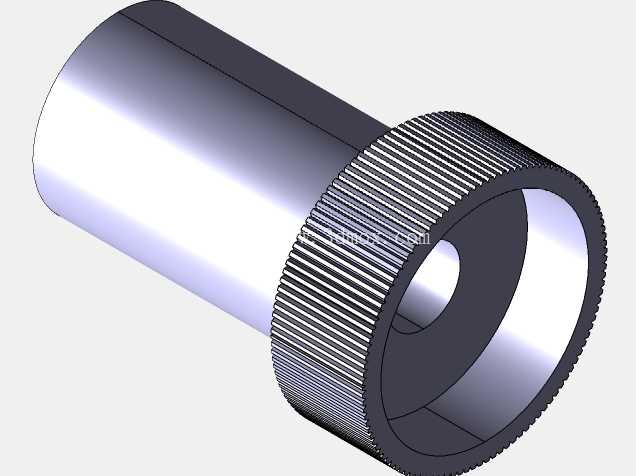

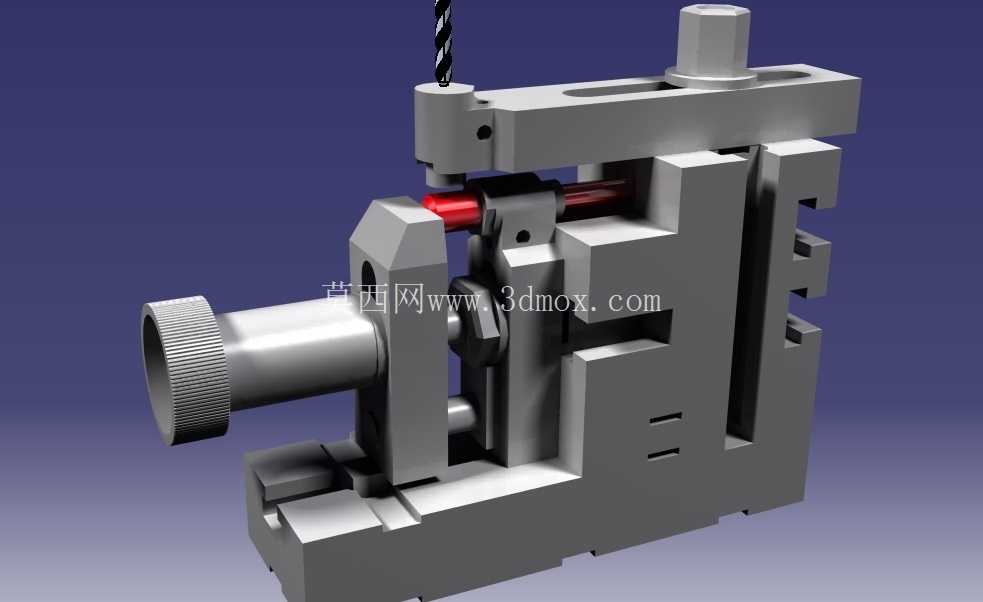

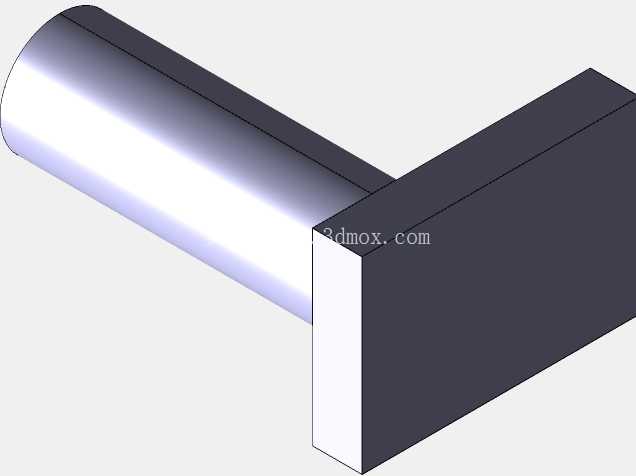

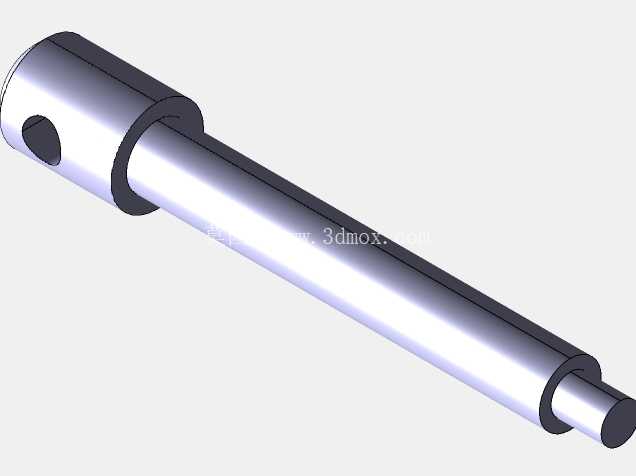

　　装置的工件装夹端采用带滚花的旋紧轴结构，操作人员不需要额外使用扳手，单手就能完成圆柱形螺栓坯料的装夹与拆卸，装夹定位面做了与螺栓头外径匹配的仿形槽，能保证每一次装夹的工件轴线都与钻削主轴保持垂直，避免出现孔位偏斜的问题。钻削位置的上方设置了可调整的钻套导向结构，钻套与钻头的配合间隙控制在0.02毫米以内，能在钻头接触工件的瞬间提供足够的径向支撑，抵消钻头刚接触工件时的滑移力，从根源上减少小孔钻削时常见的钻头崩断、孔口喇叭口的缺陷。装置的侧向设置了行程限位块，可根据螺栓头的壁厚调整钻削进给的深度，不需要操作人员反复手动控制进给行程，就能保证所有加工孔的深度一致，避免出现钻穿螺栓杆或者孔深不足的问题。

　　在实际应用场景中，这套装置既可以用于小批量的螺栓改制加工，也能适配自动化上下料的改造需求，装置的侧面预留了标准的气动夹具安装接口，如果需要接入自动化产线，只需要将手动旋紧轴替换为气动旋转夹紧缸，就能配合机械手完成自动上下料的钻削作业。从设计思路上，整套结构没有采用复杂的传动组件，所有运动部件都采用常规的机械配合结构，日常维护只需要定期给导向轴、旋紧螺纹添加润滑脂即可，不需要特殊的维护备件，加工过程中的铁屑可以顺着基座的斜面排到装置外侧，不会堆积在定位槽或者装夹位置影响装夹精度。

　　针对5毫米小孔的钻削特性，装置的钻套位置还预留了切削液喷淋的安装孔，可接入钻床的冷却系统，在钻削过程中直接将切削液喷射到钻削区域，既能降低钻头的工作温度延长刀具寿命，也能及时将钻削产生的细铁屑冲出孔内，避免铁屑刮伤孔壁影响加工质量。整套装置的比例为1:1，所有配合尺寸都经过实际加工验证，装夹不同长度的圆柱形螺栓时，只需要调整尾部定位螺钉的伸出长度，就能快速适配不同规格的工件，不需要更换整套夹具，换型时间控制在两分钟以内，能满足多品种小批量的紧固件加工需求。在刚性设计上，装置的主体受力部分采用整体式的块类结构，没有多余的悬臂结构，钻削过程中产生的径向力可以直接通过基座传递到钻床工作台，不会出现装置颤振的问题，能稳定保证5毫米孔的加工精度在IT8级以内，孔壁粗糙度达到Ra3.2的要求，完全满足常规紧固件的装配使用需求。
