曲面结构涡轮压缩机叶轮设计方案

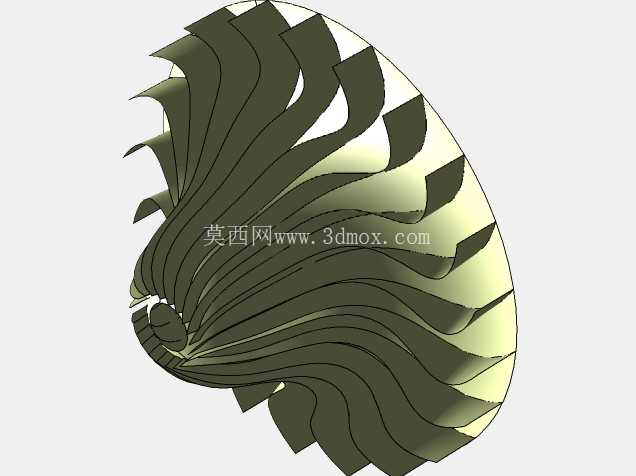

　　在流体增压类设备的核心部件设计中，涡轮叶轮的曲面精度直接决定整机的运行效率与工况稳定性，这类部件广泛应用在工业气源增压、航空动力辅机、车用涡轮增压系统、化工流程气体输送等场景中，不同应用场景对叶轮的叶片型线、轮盘强度、气动载荷分布的要求存在明显差异。本次设计的涡轮叶轮采用大扭角空间曲面叶片布局，叶片沿轮盘周向均匀排布，从进气端的小曲率前缘逐步过渡到排气端的大扭角尾缘，型线设计充分考虑气流在流道内的转向过程，减少气流在叶片表面的附面层分离损失，避免工况运行中出现喘振边界提前的问题。

　　设计过程中优先匹配气动计算得到的流道截面变化规律，每一片叶片的曲面都通过多截面曲率连续过渡构建，保证气流从轴向进入叶轮后，能平顺地沿叶片曲面转向为径向流出，在这个过程中完成动能到压力能的转换。轮盘部分采用等强度渐变厚度设计，靠近轮毂连接位置的厚度更大，向轮缘方向逐步减薄，既控制整体转动惯量，又能满足高转速下的离心力承载要求，避免运行过程中出现轮盘应力集中导致的结构失效。从安装边界来看，叶轮中心设置标准的轴孔配合面，预留键槽传动位置，可匹配同规格的压缩机主轴安装尺寸，轮盘背面设计有定位止口，能保证装配时的同轴度要求，控制高速转动下的动平衡余量。

　　叶片的前缘做了小圆角钝化处理，避免加工过程中出现锐边缺口，同时降低进气端的气流冲击损失，叶片尾缘的厚度控制在合理范围内，兼顾排气流场的均匀性与结构强度。在实际工况适配中，这类曲面叶轮可适配不同转速区间的增压需求，叶片的型线曲率经过多轮气动仿真迭代，在设计流量点下的流道内气流速度分布均匀，没有明显的低速涡流区，能有效提升整机的增压比，降低单位气量的能耗。设计时还考虑了加工工艺性，叶片曲面的拔模角度符合五轴铣削的加工要求，不需要额外的特殊工装即可完成精加工，轮盘的基准面与轴孔的形位公差可直接通过一次装夹加工保证，减少后续装配的调整工作量。

　　对于不同的应用场景，这类叶轮可通过调整叶片数量、扭角范围、轮盘直径来匹配不同的流量与压比要求，比如小流量高压比工况可适当增加叶片数量，大流量工况则可适当减少叶片数量增大流道通流面积。在结构强度校核层面，叶片与轮盘的连接位置做了圆角过渡处理，分散高转速下的应力集中点，可满足长期连续运行的疲劳强度要求，避免出现叶片根部断裂的故障。流道部分的表面粗糙度要求匹配气动设计标准，减少气流沿壁面的摩擦损失，进一步提升叶轮的运行效率。
