双工位木工桌面夹持虎钳结构设计

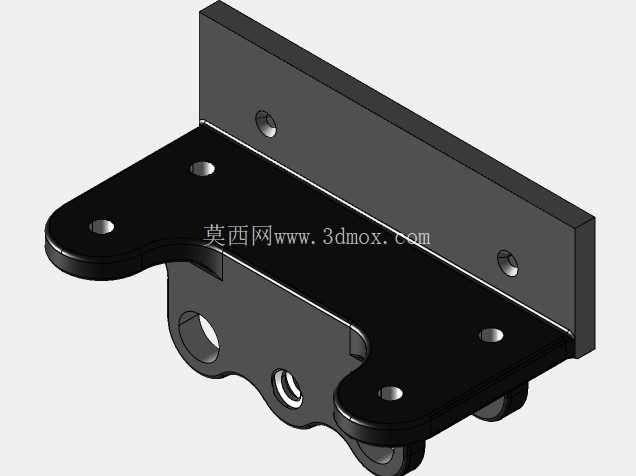

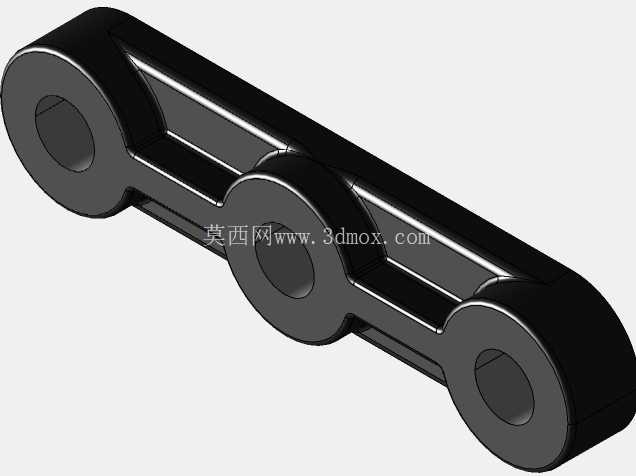

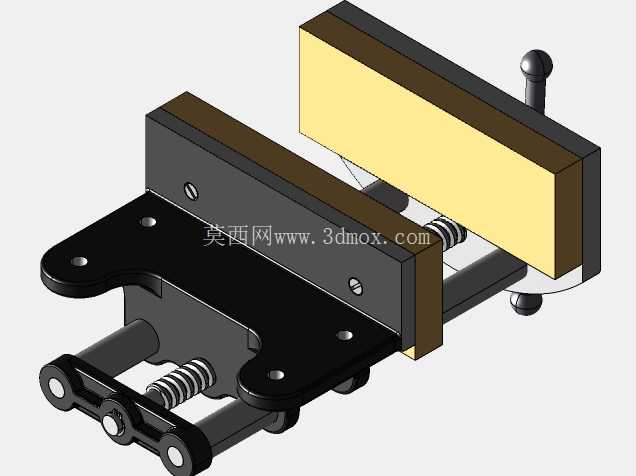

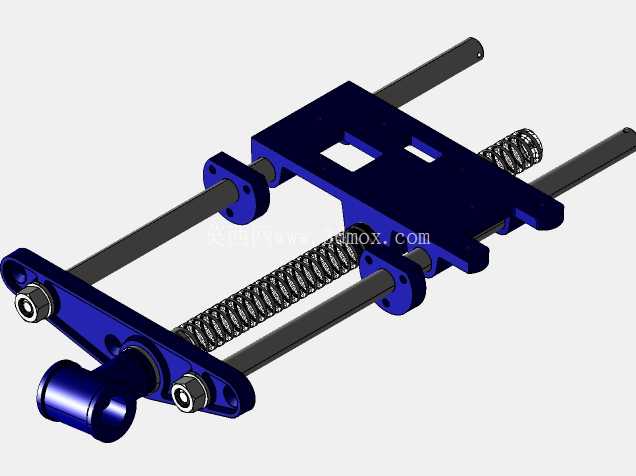

　　这款双工位木工虎钳主要面向小型木工工坊、DIY木工操作台、院校金工与木作实训工位的装夹需求设计，区别于传统金属加工用机用虎钳，其整体结构围绕木材加工的低损伤夹持、快速进给、多工位同步装夹需求做了针对性优化，可直接嵌装或固定在标准木工工作台台面使用，适配实木开料后的修型、榫卯加工、打磨、小型木构件粘接固定等多类木工作业场景。从结构组成来看，整套虎钳采用双平行光杆作为滑动导向支撑，两根导向光杆平行度公差控制在0.05mm以内，避免活动钳身滑动过程中出现卡滞、偏摆问题，光杆两端通过带法兰的固定座与钳身主体连接，法兰座上预留沉头安装孔，可直接通过内六角螺栓将固定钳身锁紧在工作台预设的安装位上，安装边界可适配厚度40mm至80mm的常规实木或密度板工作台面，无需额外焊接支架，现场安装仅需配套对应规格的螺栓与扳手即可完成装配。

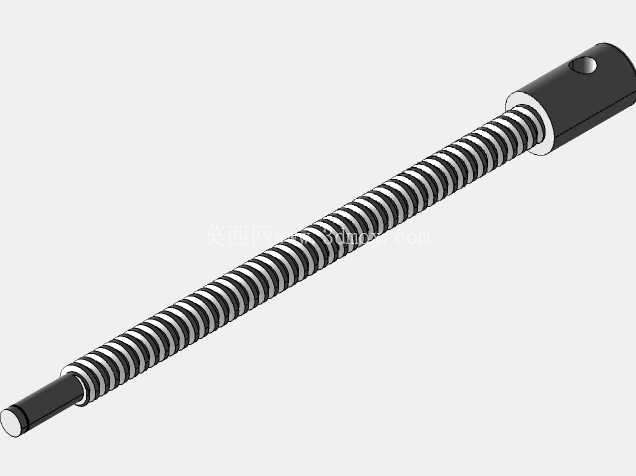

　　夹持进给结构采用梯形丝杆配合复位弹簧的组合设计，梯形丝杆具备自锁特性，夹持过程中不会因为木材的反弹应力出现松脱问题，丝杆端部设计有摇柄安装位，可配套标准套筒或手摇柄实现进给操作，单圈进给量匹配木工装夹的快速调整需求，不需要像精密机用虎钳那样小圈数慢进给，能够在粗定位后快速锁紧工件。两根导向光杆上配套的圆柱压缩弹簧，在松开丝杆时可自动推动活动钳身复位，减少手动拉开钳身的操作步骤，提升木工作业过程中频繁更换工件的操作效率。双钳身的设计可实现两个工位的独立装夹，既可以同时夹持两个小型木构件分别加工，也可以配合不同厚度的软质钳口垫，实现异形木构件的多点位夹持，避免长条形木料加工时出现单点夹持的翘动问题。

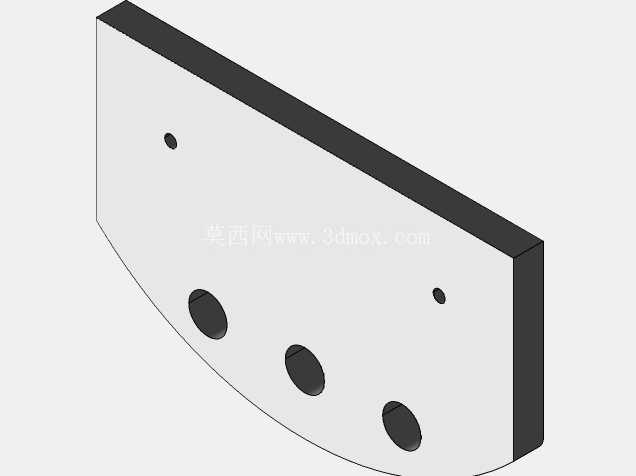

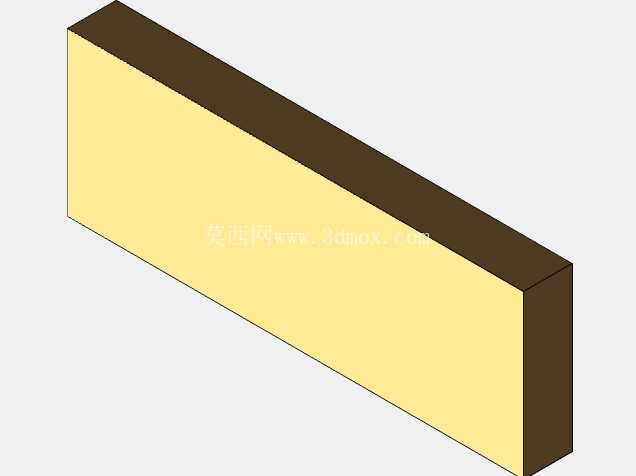

　　钳身主体采用一体化的板式结构设计，在保证结构强度的前提下，通过在非受力区域开设减重方槽降低整体自重，同时这些槽位也可作为辅助夹持的卡口，配套木工快速夹可实现特殊角度工件的辅助固定。钳身的夹持面做了平整化处理，使用时可根据加工需求粘贴毛毡、橡胶或者软木垫，避免硬金属夹持面在软质木材表面留下压痕，影响木构件的表面质量。从安装适配性来看，整套虎钳的活动行程可覆盖常规小型木构件的夹持尺寸范围，最大开口距离满足日常木作中150mm以内厚度工件的装夹需求，整体外廓尺寸不会过多占用工作台的有效操作面积，安装后钳身顶面与工作台面保持齐平，不会突出台面影响木料的平面推送作业。

　　结构设计过程中充分考虑了木工场景的木屑粉尘问题，所有滑动配合面都预留了足够的配合间隙，不会因为木屑嵌入导致滑动卡滞，日常维护仅需定期在导向光杆和丝杆表面涂抹润滑脂即可，不需要复杂的拆解清理，适配木工加工场景多粉尘的作业环境。不同于重型台虎钳的大夹持力设计，这款虎钳的夹持力做了针对性调校，既能够保证木工作业中铣削、打磨、凿削时的工件固定稳定性，又不会因为夹持力过大导致软质木材被夹变形，尤其适合硬木小件、软木装饰构件、模型木作等对夹持损伤控制要求较高的加工场景。双导向杆的结构设计相比单杆导向的简易木工钳，抗扭转能力提升明显，当对工件边缘进行侧向敲击凿削加工时，活动钳身不会出现绕丝杆转动的偏斜问题，装夹稳定性能够满足常规手工木作的受力要求。钳身端部的固定座采用对称设计，安装时可根据操作习惯选择左侧或者右侧安装摇柄，适配左利手操作者的使用需求，也可根据工作台的周边布局调整进给操作的方位，避免与台面上的其他木工工具产生操作干涉。
