折弯型U形金属安装固定支架结构

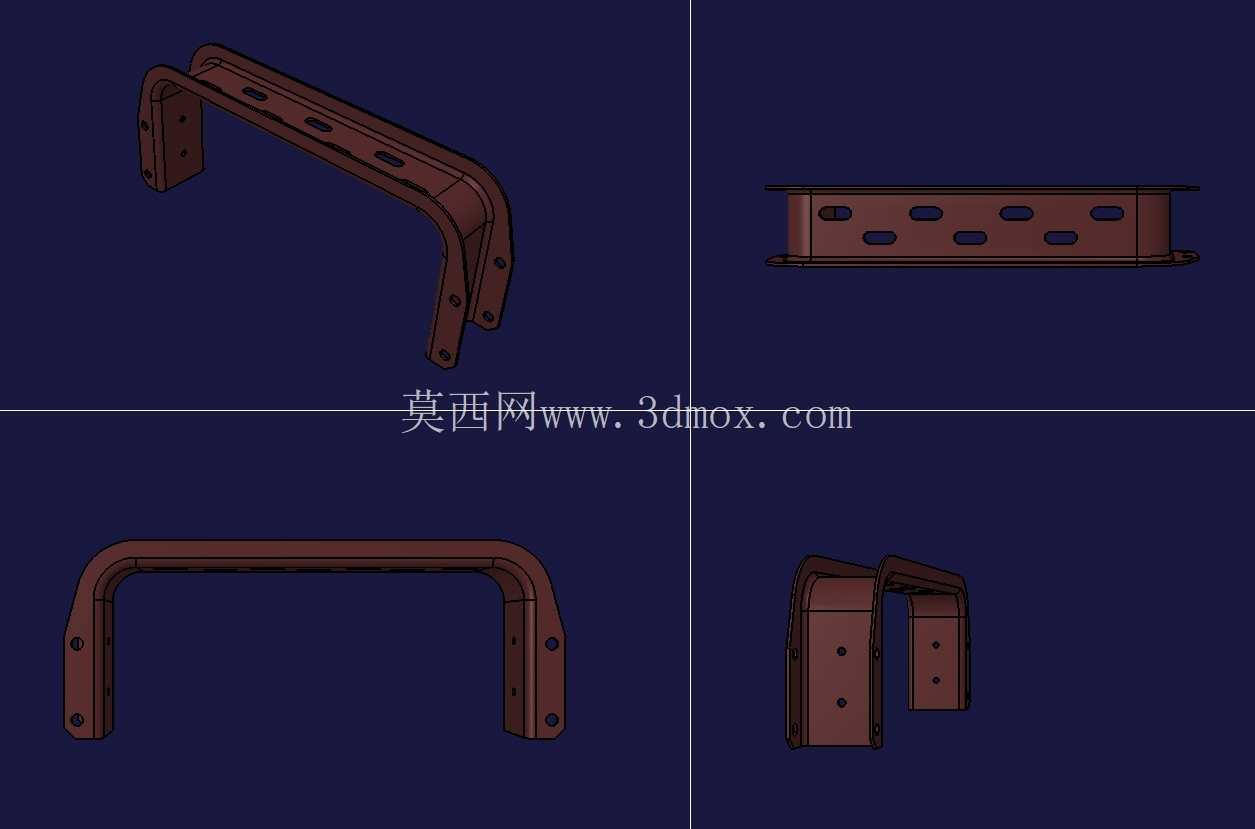

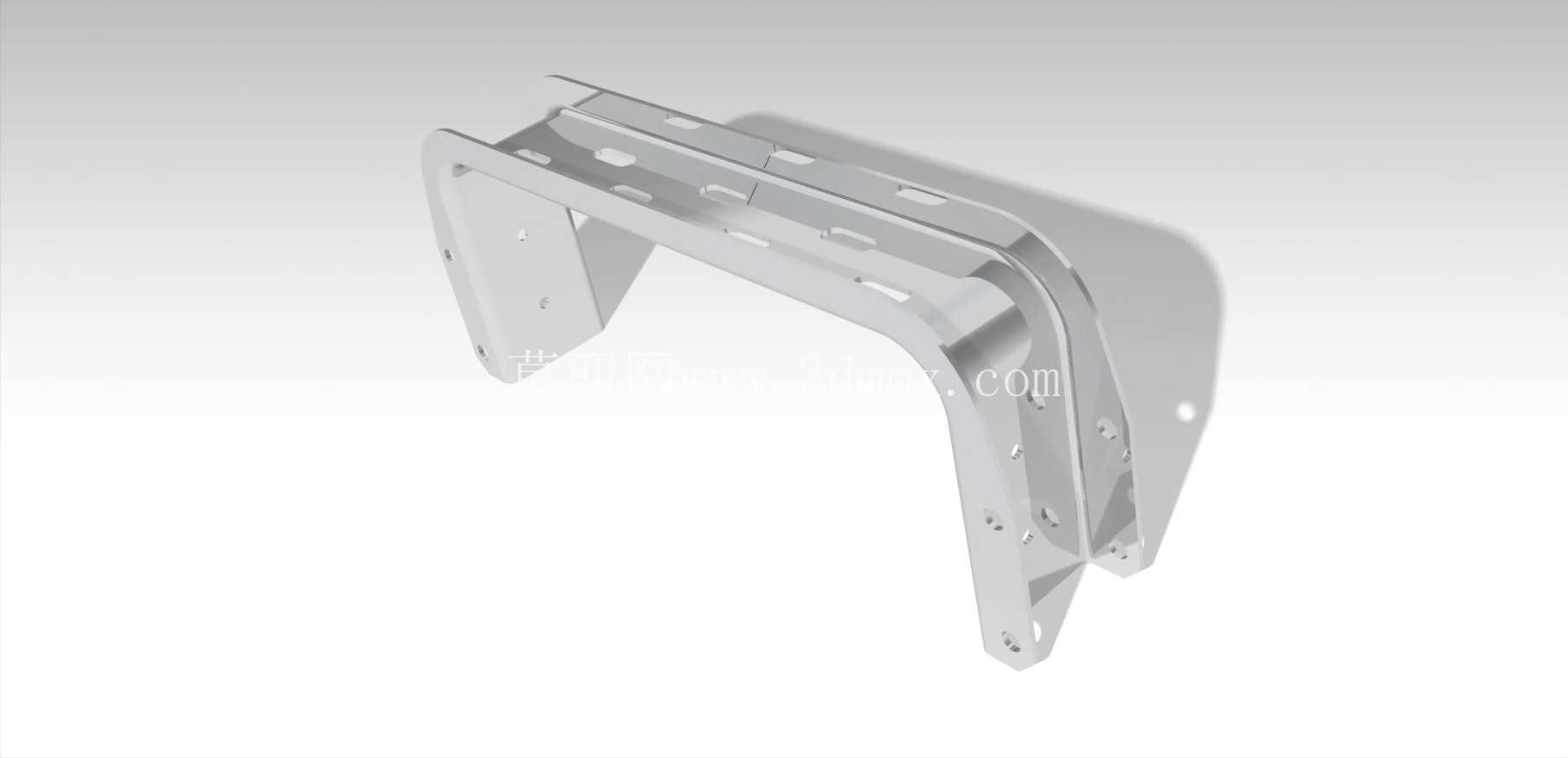

　　该折弯型U形金属固定支架，多用于工业设备外围护板、管线排布、小型功能模块的安装承载场景，在工程机械外覆盖件固定、自动化设备侧边走线架支撑、机床附属操作件安装位搭建中都有较高适配性，可替代传统焊接式角码，减少现场焊接工序带来的形变与防腐层破坏问题。从结构设计逻辑来看，整体采用等厚板材一体冷弯成型，U形开口的两个垂直臂与顶部水平连接段为连续折弯结构，折弯处预留了合理的内R角，既避免折弯过程中板材外侧出现拉伸开裂风险，也能消除直角折弯带来的应力集中点，提升长期受振动工况下的结构疲劳寿命。

　　两个垂直臂上均匀排布的多组安装孔，采用长圆孔与圆孔组合的设计思路，长圆孔可抵消安装面的加工累计误差，允许装配时在孔位行程范围内调整安装位置，降低对配合件安装孔位的加工精度要求；圆孔则用于最终定位锁止，避免支架受横向载荷时出现滑移错位。顶部水平段的开孔则用于连接被支撑的功能部件，孔位间距经过载荷分布校核，可保证被支撑件的受力均匀传递到两个垂直臂上，不会出现单侧受力过载的情况。从安装边界来看，支架的两个垂直臂端面为平齐设计，可直接贴合在设备主体的安装基准面上，不需要额外加工适配垫块，安装时仅需通过垂直臂上的孔位完成与基体的锁固，再将被支撑件固定在顶部水平段即可完成装配，整体装配流程无需复杂工装，单人即可完成操作。

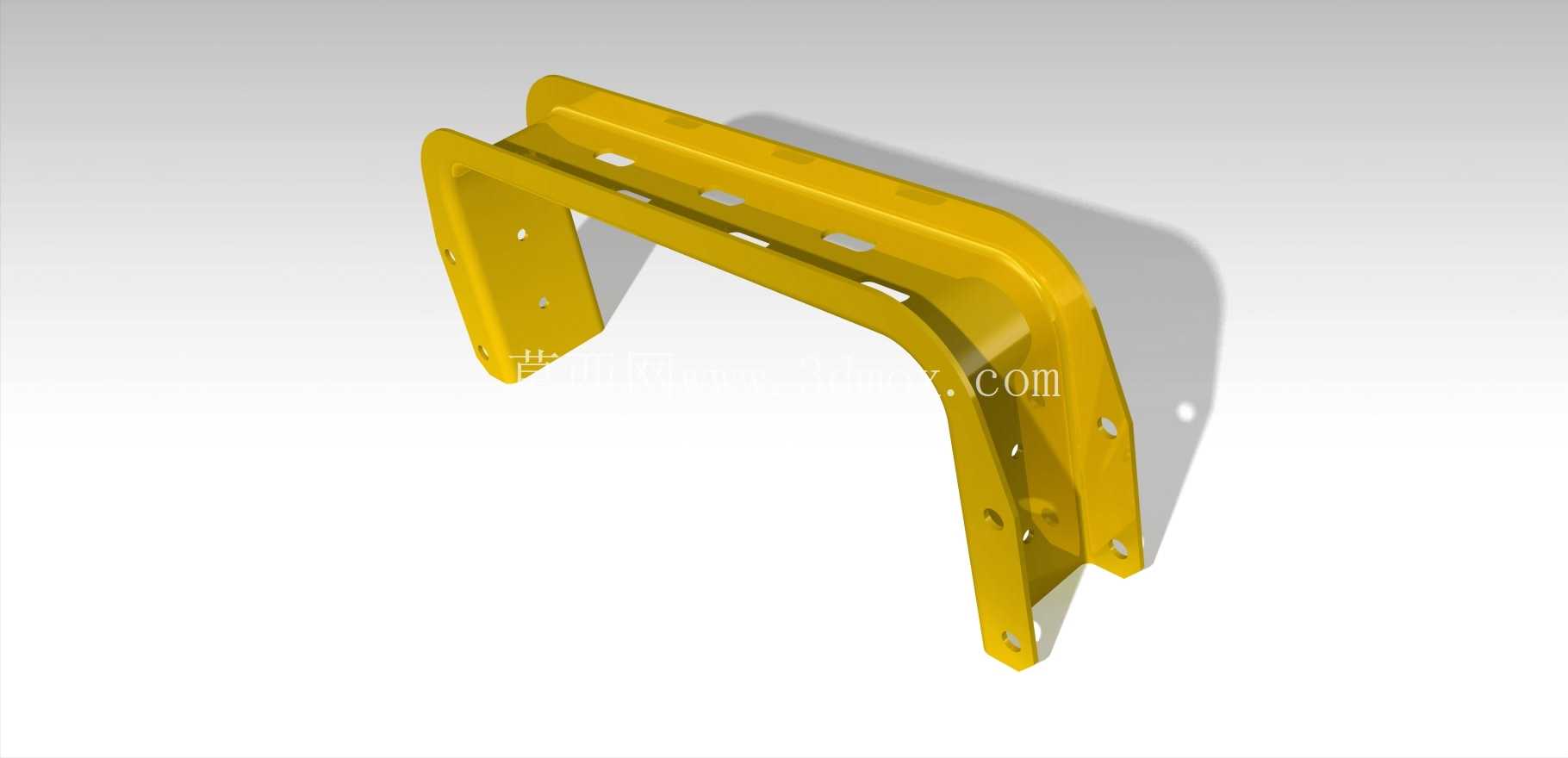

　　支架的折弯高度与臂长尺寸经过适配性优化，既可以满足常规外围部件与设备基体之间的间隙避让需求，避免被支撑件与基体上的凸起结构产生干涉，也不会因为悬臂过长导致支撑刚度不足，在承受额定静载荷时形变量可控制在机械装配允许的公差范围内。表面采用黄色涂装处理，除了基础的防腐防锈作用外，也可在设备整体布局中起到安全警示标识作用，提醒运维人员该位置为支撑受力点，避免踩踏或挂载超出额定载荷的物件。在实际选型应用中，该类支架可根据实际安装空间调整臂长与孔位间距，一体折弯的结构相比分体拼接的角铁支架，整体刚度提升40%以上，同时减少了拼接处的螺栓连接点，降低了长期振动工况下螺栓松动的风险，适合在有持续振动的工程机械、机床设备、输送线侧边等场景使用。

　　设计过程中对板材厚度的选择经过刚度校核，在满足额定承载要求的前提下尽可能控制板材厚度，降低整体重量，减少设备的额外负载。折弯处的工艺缺口设计合理，避免折弯时出现材料堆积起皱的问题，保证折弯后两个垂直臂的平行度公差符合装配要求，安装后不会出现支架偏斜导致被支撑件对位不准的情况。孔位的边缘都做了去毛刺处理，避免装配时划伤操作人员，也能保证螺栓安装时与孔位端面贴合平整，锁固后受力均匀。
