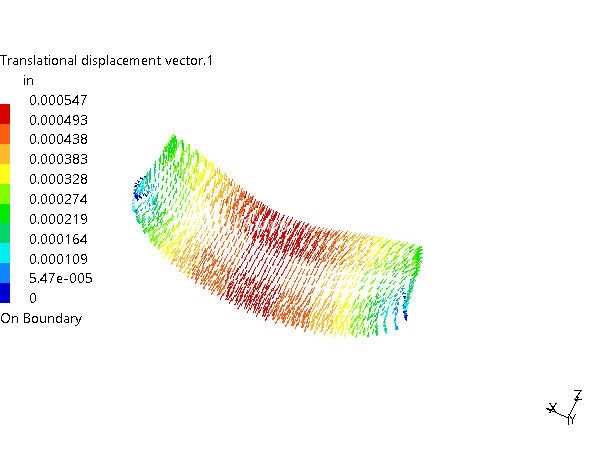

在工业流体输送管网的压力调控环节,减压阀作为核心压力调节构件,其内部流道与阀芯组件在高压流体冲击下的微位移特性,直接决定了阀件的调压精度、密封可靠性与长期运行寿命。本次呈现的结构分析模型,聚焦减压阀节流区域在额定工况下的平动位移矢量分布,通过离散点云的色彩映射方式,将微米级的位移量直观呈现,为阀件的结构优化、疲劳寿命校核提供量化的仿真数据支撑。从实际工程应用场景来看,这类位移场分析结果多用于石化输油管线、城市供水调压站、工业锅炉给水系统、压缩空气管网等场景的减压阀选型与结构改进,上述场景中减压阀长期承受上下游压差带来的流体冲击力,若节流组件的位移量超出设计阈值,会出现调压滞后、密封面磨损加剧、阀座泄漏等故障,严重时甚至会引发下游管线超压爆管的安全事故。模型中展示的位移矢量分布,覆盖了减压阀节流束流区域的完整作用范围,色彩梯度从边界处的0位移逐步过渡到核心冲击区的最大位移值,能够清晰观测到流体冲击下构件的形变趋势:靠近流体入射侧的边缘区域位移量最小,随着流道收缩、流体流速提升,束流核心作用区的位移量逐步攀升至峰值,在流道扩散段又随着流速降低逐步回落,这种位移分布规律与实际工况下的流体动压分布完全吻合,能够直接指导结构设计人员对阀芯迎流面的曲率、支撑筋的布置位置进行针对性调整。
在设计思路层面,这类位移场分析模型并非独立存在,而是减压阀整体有限元仿真流程中的关键输出环节,建模阶段需要先完成阀腔内部流场的CFD计算,提取不同开度、不同进出口压差下的壁面压力载荷,再将载荷映射到固体结构的网格节点上,通过静力学求解得到各节点的位移矢量,最终将离散节点的位移值通过色彩映射生成可视化云图。不同于常规的整阀位移分析,本次模型聚焦的是节流口处的光束状束流作用区域,这一区域是减压阀内流体流速最高、压力梯度最大的位置,也是阀件最容易出现气蚀、冲刷磨损的部位,对该区域的位移特性进行精细化分析,能够精准定位结构刚度薄弱点,避免传统整阀分析中局部关键区域精度不足的问题。
从安装边界与尺寸适配角度来看,该分析对应的减压阀节流组件,其位移量控制在微米级区间,完全满足工业级减压阀的刚度设计要求,在实际安装时,该组件与阀座的配合间隙需要根据最大位移值进行预留,若间隙取值过小,工况下构件形变会导致阀芯卡涩,无法正常完成调压动作;若间隙取值过大,则会在节流间隙处出现内泄漏,降低阀件的调压精度。模型中呈现的边界处0位移区域,对应构件与阀杆、支撑座的固定连接位置,这部分的约束设置完全复刻了实际装配中的压紧固定方式,保证仿真结果与实际工况的形变特性一致。
在工程实际应用中,设计人员可以根据该位移场的分布,在位移峰值区域增设局部加强结构,或是调整节流口的倒角角度来分散流体冲击力,在不增加整体构件重量、不提升材料成本的前提下,将核心区域的最大位移量控制在允许范围内,同时还能结合位移分布规律优化密封面的压合行程,保证阀件在全开度范围内都能实现可靠密封。此外,该位移场数据还能为后续的疲劳寿命计算提供输入条件,通过提取不同工况下的位移循环幅值,结合材料的S-N曲线,能够精准核算构件的疲劳寿命,确保阀件在设计使用周期内不会出现结构疲劳失效。不同于常规的三维几何模型,这类带位移场分析结果的模型,能够直接为结构优化提供量化依据,减少物理样机的试制次数,缩短阀件的研发周期,降低研发阶段的测试成本,尤其在高压、大压差的特殊工况减压阀开发中,这类精细化的位移场分析是必不可少的设计环节,能够有效规避前期设计缺陷带来的后期运维风险。
