带安装底座的斜向支撑筒类机械零件

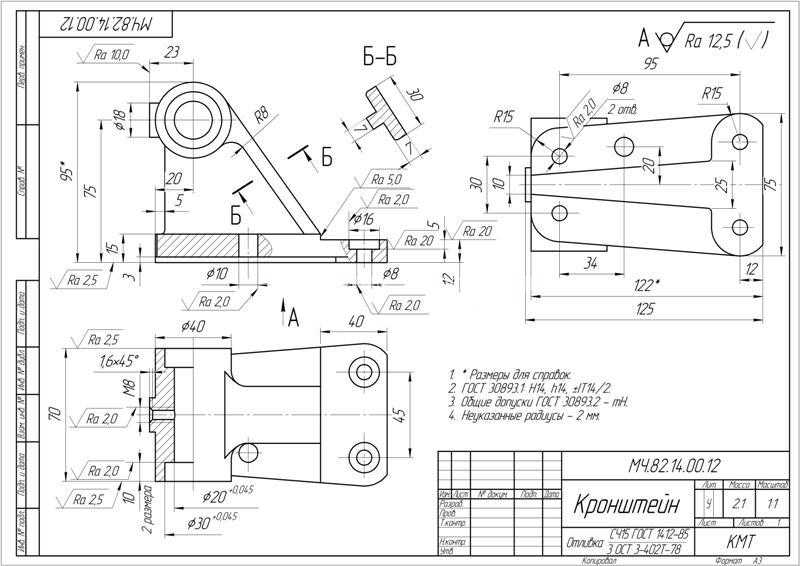

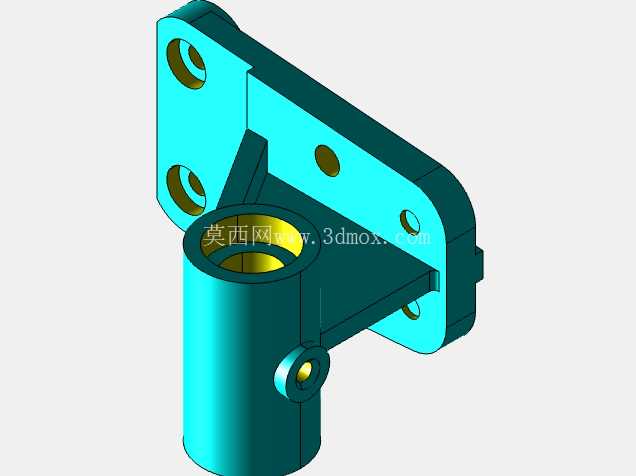

　　该零件属于管路系统配套的支撑类构件，主要应用在低压流体输送管路的布设场景中，承担管路的定位支撑、角度保持功能，常见于小型工业流体管路、实验室流体试验台架、小型设备内部流体通路的安装环节。从功能特性来看，主体的斜置筒身是核心的穿装承载结构，筒身内部为贯通式空腔，可供对应外径的管路直接穿入，筒身侧部的径向小孔为紧定螺钉安装位，穿入筒腔的管路调整好轴向位置与周向角度后，可通过在该孔位装入紧定螺钉完成管路的锁止固定，避免管路在流体输送过程中出现轴向窜动、周向转动，保证管路接口的密封可靠性，杜绝流体渗漏风险。

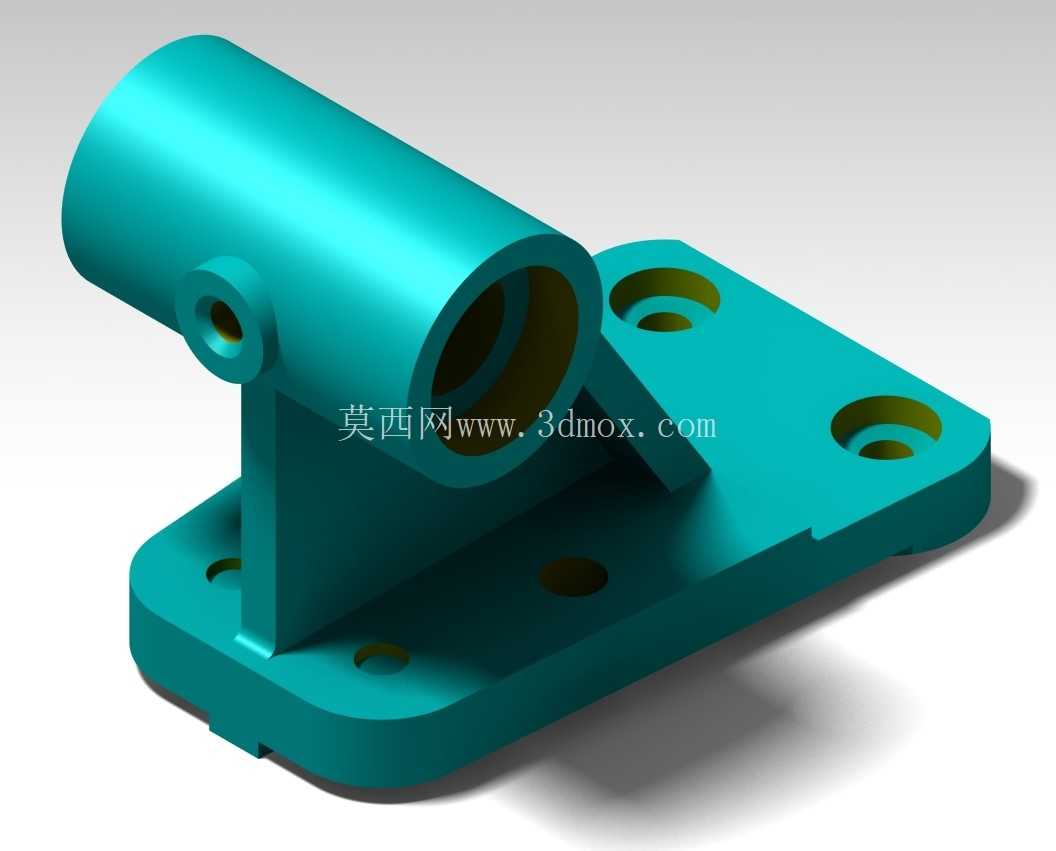

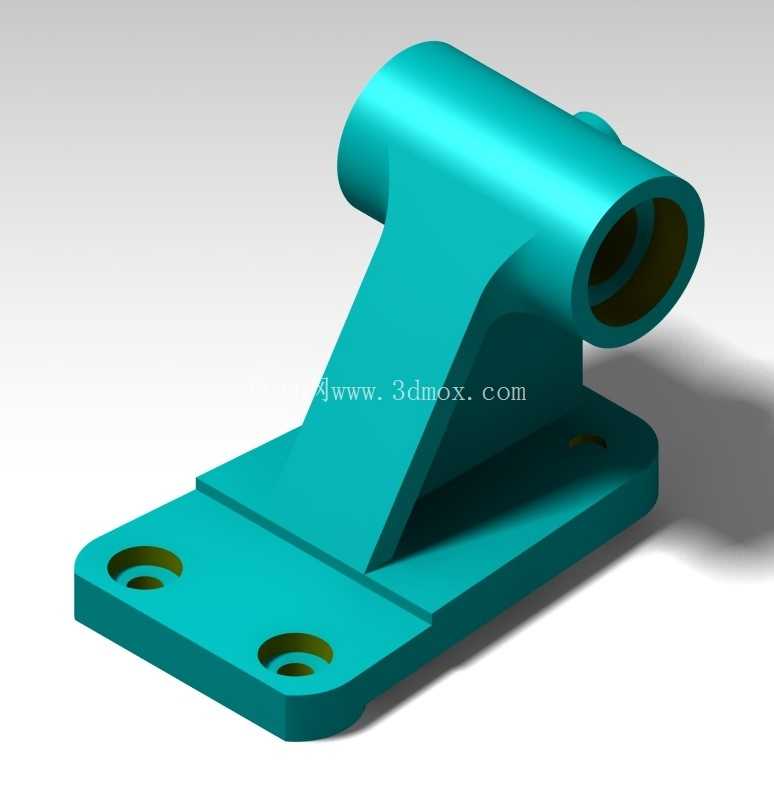

　　底部的安装底座是整个构件的承载基础，底座上分布的多个沉头安装孔，可适配对应规格的内六角螺栓，将整个构件牢固锁附在设备安装面、台架基板或者墙面预设的安装点位上，沉孔结构可保证螺栓安装后头部不突出底座表面，避免出现安装干涉，也能减少外部磕碰对螺栓连接结构的损伤。筒身与底座之间设置的三角形加强筋，是结构强度优化的关键设计，斜置筒身在承受管路重量、流体冲击载荷时，筋板可将筒身承受的弯矩、剪切力均匀传导到底座整个安装面，避免筒身与底座的连接根部出现应力集中，防止长期交变载荷作用下出现焊缝开裂、结构断裂的问题，提升构件的整体使用寿命。从设计思路层面，该零件的结构完全围绕安装便捷性、载荷承载需求做优化，斜置筒身的角度是根据管路实际布设的走向要求确定，可直接将管路支撑在预设的倾斜角度上，无需额外加装角度调整接头，减少管路系统的零件数量，降低管路的泄漏点数量；底座上的安装孔采用长圆孔与圆孔组合的排布方式，其中长圆孔可在安装时提供一定的位置调整余量，抵消安装面的孔位加工误差，降低现场安装的对位难度，即使安装面的预设孔位存在少量位置偏差，也能顺利完成构件的固定，无需对安装面进行二次扩孔加工。

　　从安装边界与尺寸适配来看，筒身的内径尺寸与常用的低压流体输送管路外径做适配，保证管路穿入后配合间隙控制在合理范围，既不会因为间隙过大导致管路锁止后出现晃动，也不会因为间隙过小造成管路穿装困难；底座的整体轮廓尺寸经过优化，在保证足够安装支撑面积的前提下，尽可能缩小底座的占用空间，适合在设备内部狭小的安装空间内使用，底座的厚度经过载荷校核，可承受对应规格管路满管流体状态下的总重量，以及流体流动时产生的脉冲冲击载荷，不会出现底座变形导致的管路偏移问题。筒身侧部的径向小孔位置经过精准设计，紧定螺钉装入后可顶在管路的外壁平整位置，不会顶在管路的接头、弯折等特殊部位，保证锁止力均匀作用在管路上，避免局部应力过大造成管路变形。

　　整个零件的结构没有冗余设计，所有结构特征都服务于支撑、锁止、安装的核心功能，铸造或者机加工成型的工艺性良好，没有过小的内圆角、过深的盲孔等不利于加工的结构，可采用普通铸造工艺做毛坯成型后，再对筒身内孔、安装孔、紧定螺钉孔做精加工即可达到使用精度要求，加工成本较低，适合批量生产应用。在实际管路布设作业中，该构件可替代传统的现场焊接支撑结构，无需现场做焊接、打磨、防腐处理等工序，直接通过螺栓固定即可完成管路支撑，大幅提升管路安装的施工效率，也避免了现场焊接带来的防火、防腐等施工隐患，尤其适合在对现场施工安全要求较高的车间、实验室等场景使用。
